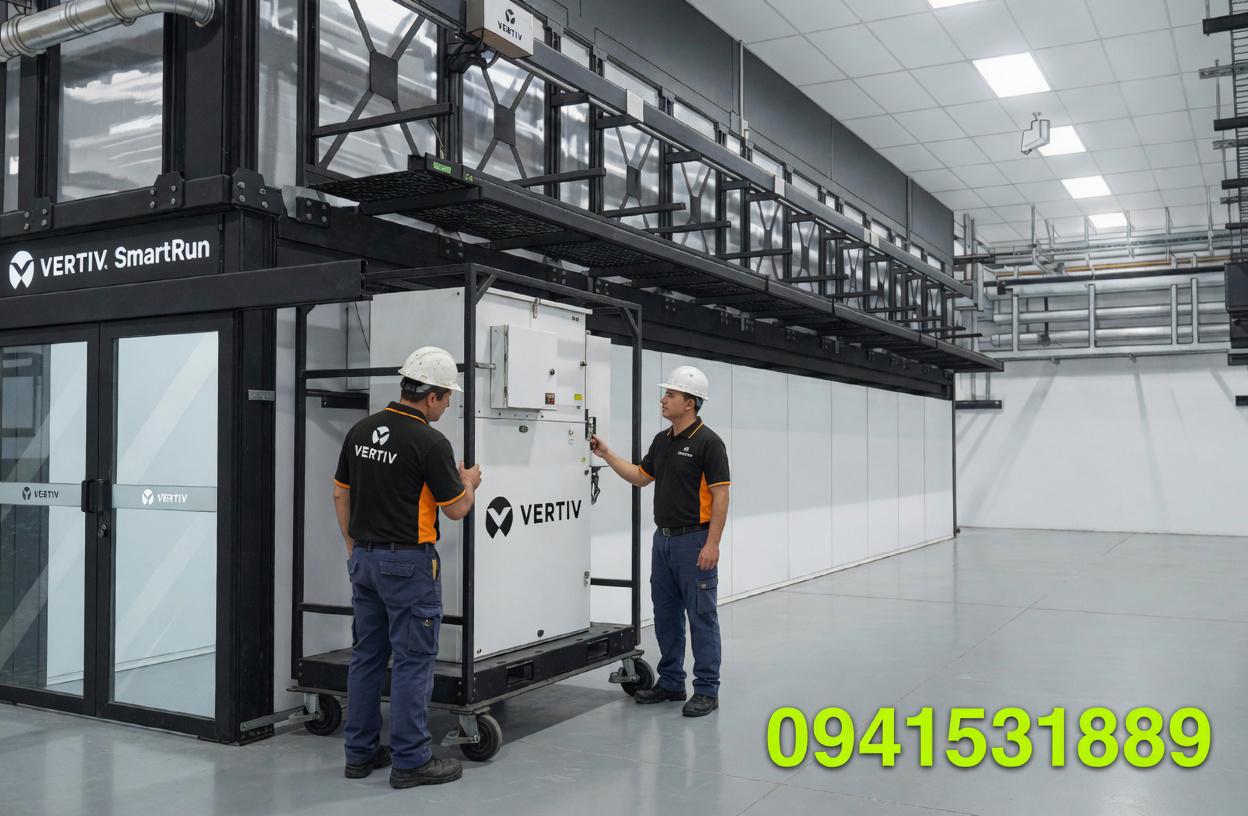

Vertiv SmartRun
Vertiv SmartRun là một giải pháp mô-đun tích hợp các thành phần quan trọng như:
- Hệ thống phân phối điện mật độ cao (power distribution busbar): Cung cấp nguồn điện ổn định cho các thiết bị IT.
- Mạng lưới ống dẫn làm mát bằng chất lỏng (liquid cooling piping network): Hỗ trợ làm mát hiệu quả, đặc biệt cho các ứng dụng AI và tính toán hiệu năng cao (HPC).
- Hệ thống ngăn chứa luồng khí nóng (hot-aisle containment): Tối ưu hóa quản lý luồng không khí để tăng hiệu quả làm mát.
- Cơ sở hạ tầng mạng (network infrastructure): Đáp ứng nhu cầu kết nối mạng tốc độ cao.
Vertiv SmartRun là một giải pháp hạ tầng trung tâm dữ liệu mô-đun (modular data center) được thiết kế để triển khai nhanh chóng và hiệu quả. Về bản chất, SmartRun không chỉ là một sản phẩm, mà là một hệ thống tích hợp hoàn chỉnh, bao gồm mọi thành phần cần thiết để vận hành một phòng máy chủ, được sản xuất và kiểm thử sẵn tại nhà máy.
Vertiv SmartRun là gì?
SmartRun là một giải pháp “plug-and-play”, được thiết kế sẵn (pre-engineered) và lắp ráp sẵn (pre-fabricated). Thay vì phải xây dựng một trung tâm dữ liệu truyền thống từ đầu, bao gồm thiết kế, xây dựng và tích hợp từng thiết bị riêng lẻ, SmartRun cung cấp một mô-đun tiêu chuẩn, bao gồm tất cả các thành phần quan trọng được tích hợp sẵn.
Các thành phần chính của Giải pháp SmartRun
Một giải pháp SmartRun hoàn chỉnh thường bao gồm:
Hệ thống điện: Bao gồm Bộ lưu điện UPS, Bộ phân phối nguồn PDU và tủ điện, đảm bảo nguồn điện sạch và liên tục.
Hệ thống làm mát: Tích hợp các máy lạnh chính xác (precision cooling) để duy trì nhiệt độ và độ ẩm lý tưởng cho các thiết bị IT.
Tủ rack và Sàn nâng: Các tủ rack tiêu chuẩn để lắp đặt máy chủ và các thiết bị mạng.
Hệ thống giám sát: Tích hợp phần mềm quản lý và giám sát từ xa, cho phép người dùng theo dõi hiệu suất và trạng thái của toàn bộ hệ thống.
Giải pháp quản lý luồng không khí: Các hệ thống Hot/Cold Aisle Containment giúp tối ưu hóa hiệu quả làm mát và tiết kiệm năng lượng.
Tổng quan về dịch vụ làm mát bằng chất lỏng Vertiv
Dịch vụ trọn gói chuyên nghiệp
Cung cấp hiệu suất tối ưu cho điện toán mật độ cao thông qua các giải pháp cơ sở hạ tầng toàn diện. Các dịch vụ bao gồm đánh giá địa điểm, thiết kế giải pháp và tối ưu hóa PUE. Các chuyên gia nhiệt chuyên biệt giúp nâng cấp cơ sở hạ tầng cho khối lượng công việc AI, cho phép khả năng mở rộng và hiệu quả từ triển khai đến bảo trì.
Chuyên môn toàn cầu và kỹ thuật viên được chứng nhận
Nổi bật với năng lực tích hợp trong thiết kế, sản xuất và bảo trì hệ thống làm mát bằng chất lỏng. Được hỗ trợ bởi mạng lưới kỹ thuật viên và kỹ sư được chứng nhận trên toàn thế giới, những người đã hoàn thành các chương trình đào tạo chuyên sâu. Cung cấp hướng dẫn chuyên môn, từ đào tạo vận hành đến quản lý rủi ro, đảm bảo hiệu suất tối đa của trung tâm dữ liệu.
Hỗ trợ vòng đời đầu cuối
Cung cấp dịch vụ trọn gói bao gồm thiết kế, lắp đặt và bảo trì hệ thống làm mát bằng chất lỏng. Sử dụng công nghệ Bản sao số để xác thực hiệu quả và thiết kế hệ thống. Cung cấp các hợp đồng dịch vụ liên tục với bảo trì định kỳ và giám sát nâng cao, cho phép hiệu suất và độ tin cậy của hệ thống tối ưu.
Các cấp độ thực hiện dự án
Việc đưa cơ sở hạ tầng quan trọng vào hoạt động là một phương pháp tiếp cận gồm nhiều bước, và làm mát bằng chất lỏng đặt ra những thách thức độc đáo đòi hỏi chuyên môn ở mọi giai đoạn. Dịch vụ làm mát bằng chất lỏng của Vertiv cung cấp phương pháp tiếp cận có cấu trúc, toàn diện để giải quyết những vấn đề phức tạp này, cung cấp một hệ thống được thiết kế, lắp đặt và bảo trì để hỗ trợ khả năng mở rộng và hoạt động sẵn sàng cho tương lai.
| Design Specifications | Vertiv SmartRun | Reference Design 1 | Reference Design 2 |
| Structural | |||
| Minimum Shippable Size (Block) LxWxH | 8 ‘ x 4’ x 6.5’ (2,4 x 1,2 x 2 m) | 8’ x 4’ x 6.5’ (2,4 x 1,2 x 2 m) | 8’ x 4’ x 6.5’ (2,4 x 1,2 x 2 m) |
| Max Lift Size LxWxH | Up to 48’ x 14’ x 6.5’ (14,4 x 4,2 x 2 m) | Up to 40’ x 14’ x 6.5’ (14,4 x 4,2 x 2 m) | Up to 40’ x 14’ x 6.5’ (14,4 x 4,2 x 2 m) |
| Number of Racks | Up to 48 Racks | Up to 40 Racks | Up to 40 Racks |
| Lift Weight | Up to 500lbs / ft (744 kg / m) | Up to 500lbs / ft (744 kg / m) | Up to 500lbs / ft (744 kg / m) |
| Operational Weight | Up to 600 lbs / ft (900 kg / m) | Up to 600 lbs / ft (900 kg / m) | Up to 600 lbs / ft (900 kg / m) |
| Mounting | Post, Ceiling Hung, Rail Mounted | Post | Post |
| Post Height | Up to 52U Rack | Up to 52U Rack | Up to 52U Rack |
| Thermal | |||
| Liquid Thermal Capacity per Pod (kW) 1 | Up to 3300 kW | 1.5 MW | 3 MW |
| Main Header Size | 4” or 6” (DN100 or DN150) | 6” (DN150) | 6” (DN150) |
| Technology Cooling Loop Architecture | Ring or Straight | Ring | Straight |
| Piping Material 2 | 304L Stainless Steel | 304L Stainless Steel | 304L Stainless Steel |
| Branch Flow Control Valving | Manual, Automatic, Energy Valve, Fast Acting Shutoff Valve | Manual | PICV |
| Electrical | |||
| Electrical Capacity per Pod (kW) 3 | Up to 5500 kVA | 2 MW | 3.3 MW |
| Voltage | Up to 600 V | 480 V | 480 V |
| Busway 4 Amperage | Up to 1000A Open Channel | 600 A | 1000 A |
| Busway Quantity | Up to 4 per Row | 2 per Row | 2 per Row |
| Tap-off Box (Busplug) | Up to 125 A | 60 A | 125 A |
| Auxillary | |||
| Cable Tray Qty | Up to 3 Tiers | Up to 3 Tiers | Up to 3 Tiers |
| Optional to include | Fiber Spillout, Lighting, Leak Detection, Fire Suppression | Fiber Spillout, Lighting, Leak Detection, Fire Suppression | Fiber Spillout, Lighting, Leak Detection, Fire Suppression |
| Containment | Polycarbonate Paneling with Sliding Doors | Polycarbonate Paneling with Sliding Doors | Polycarbonate Paneling with Sliding Doors |
| Color | Black | Black | Black |
| 1 80:20 Liquid:Air, 1.5 LPM/kW, 8ft/sec. 2 All wetted material compliant with major PG25 manufacturers and industry standards. 3 480V with N Redundancy 4 Swap for ladder tray on request Contact Vertiv Solutions Architect for more details. ETO Options Available upon request. |
|||
Lợi ích chính của SmartRun
Tốc độ triển khai nhanh: Giúp rút ngắn đáng kể thời gian từ lúc đặt hàng đến khi đi vào hoạt động.
Hiệu quả chi phí: Giảm thiểu chi phí thiết kế, xây dựng và nhân công tại chỗ.
Tính ổn định và tin cậy: Các mô-đun được kiểm thử toàn diện tại nhà máy, giảm thiểu rủi ro lỗi hệ thống tại công trường.
Khả năng mở rộng: Thiết kế mô-đun cho phép dễ dàng mở rộng công suất bằng cách bổ sung thêm các pod SmartRun khi nhu cầu phát triển.
Nhờ những ưu điểm này, Vertiv SmartRun trở thành một giải pháp lý tưởng cho các doanh nghiệp cần triển khai hạ tầng IT một cách nhanh chóng, hiệu quả và đáng tin cậy.
