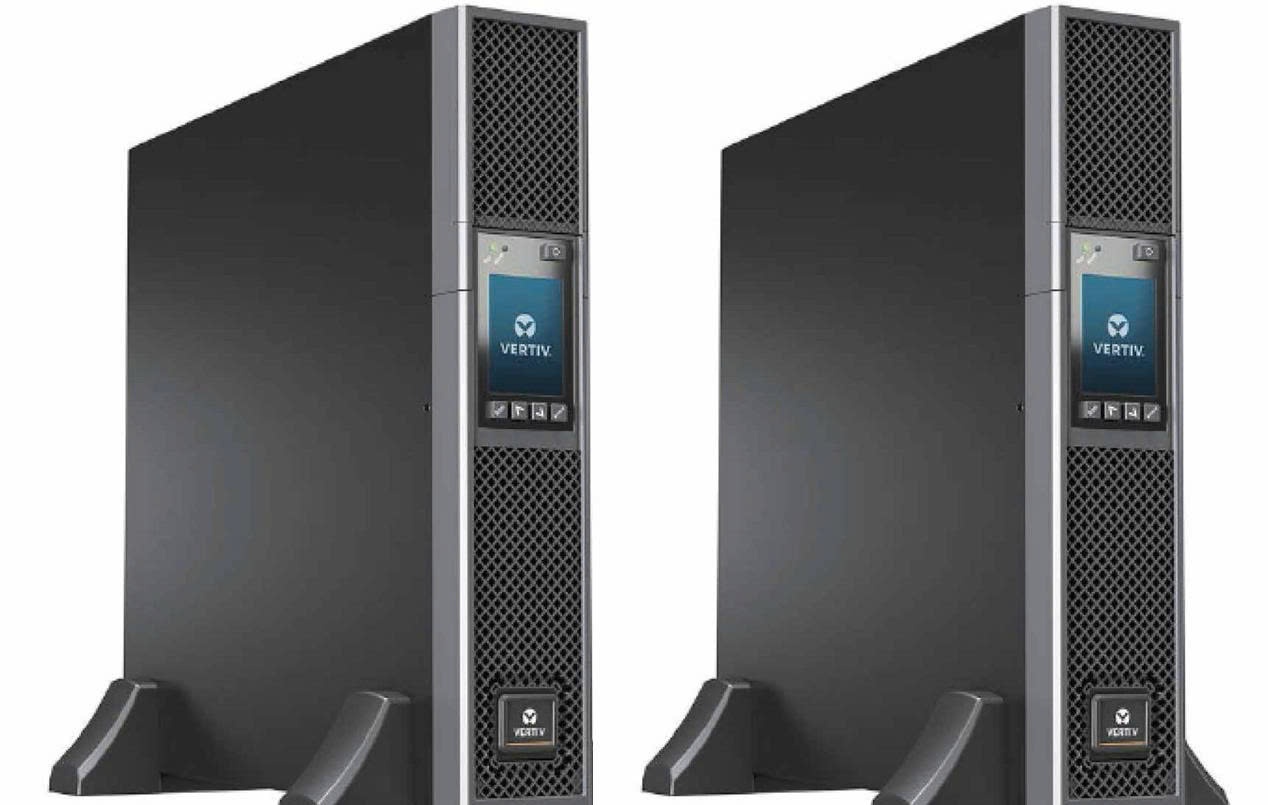

Bộ lưu điện ups

Bộ lưu điện UPS (Uninterruptible Power Supply) là một thiết bị điện tử quan trọng, đóng vai trò như một nguồn cung cấp điện dự phòng liên tục cho các thiết bị điện khi có sự cố về điện lưới. Hiểu đơn giản, nó là một "ngân hàng điện" mini có khả năng cung cấp điện tức thì khi mất điện, giúp các thiết bị kết nối tiếp tục hoạt động hoặc được tắt một cách an toàn.

Cấu tạo cơ bản của Bộ lưu điện UPS

Mặc dù có nhiều loại UPS với cấu trúc khác nhau, nhưng về cơ bản, một bộ lưu điện UPS thường bao gồm các thành phần chính sau:

• Ắc quy (Battery): Đây là "trái tim" của UPS, nơi lưu trữ năng lượng điện dưới dạng một chiều (DC). Dung lượng ắc quy quyết định thời gian lưu điện của UPS.
• Bộ chỉnh lưu (Rectifier): Chức năng của bộ chỉnh lưu là chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC) để sạc cho ắc quy.
• Bộ nghịch lưu (Inverter): Đây là bộ phận ngược lại với chỉnh lưu, có nhiệm vụ chuyển đổi dòng điện một chiều (DC) từ ắc quy (hoặc từ bộ chỉnh lưu) thành dòng điện xoay chiều (AC) để cấp cho các thiết bị tải.
• Mạch chuyển đổi (Transfer Switch/Bypass Switch): Bộ phận này có nhiệm vụ chuyển đổi giữa nguồn điện lưới và nguồn điện từ ắc quy/inverter. Tùy thuộc vào loại UPS (Offline, Line-Interactive, Online) mà thời gian chuyển mạch và cách thức hoạt động của mạch này sẽ khác nhau.
• Mạch điều khiển (Control Logic): Là "bộ não" của UPS, quản lý toàn bộ quá trình hoạt động, bao gồm sạc pin, chuyển mạch nguồn, giám sát điện áp/tần số đầu vào/ra, và hiển thị trạng thái hoạt động.

Chức năng và Công dụng chính của Bộ lưu điện UPS

UPS không chỉ đơn thuần là một nguồn dự phòng khi mất điện, nó còn cung cấp nhiều chức năng bảo vệ quan trọng khác:

• Cung cấp nguồn điện dự phòng tức thì: Đây là chức năng cốt lõi nhất. Khi điện lưới bị cắt hoặc sụt áp đột ngột, UPS sẽ ngay lập tức chuyển sang chế độ sử dụng năng lượng từ ắc quy thông qua bộ nghịch lưu để cấp điện cho các thiết bị, đảm bảo hoạt động không bị gián đoạn. Điều này giúp ngăn ngừa mất dữ liệu, hỏng hóc thiết bị do tắt nguồn đột ngột, và duy trì các quy trình quan trọng.
• Ổn định điện áp và tần số: Nhiều loại UPS (đặc biệt là UPS Online và Line-Interactive) có khả năng điều chỉnh điện áp và tần số đầu ra, đảm bảo nguồn điện luôn ổn định và sạch sẽ, dù điện lưới có bị dao động hay nhiễu.
• Bảo vệ chống sét lan truyền (Surge Protection): UPS tích hợp các mạch bảo vệ giúp hấp thụ và triệt tiêu các xung điện áp cao đột ngột (do sét đánh hoặc các sự cố điện khác), bảo vệ thiết bị kết nối khỏi hư hại.
• Bảo vệ quá tải và ngắn mạch: Ngắt mạch tự động khi phát hiện quá tải hoặc ngắn mạch, bảo vệ cả UPS và các thiết bị tải.
• Lọc nhiễu điện (Noise Filtering): Lọc bỏ các nhiễu điện (tiếng ồn) từ lưới điện, cung cấp nguồn điện sạch hơn cho các thiết bị điện tử nhạy cảm.
• Kéo dài tuổi thọ thiết bị: Bằng cách cung cấp nguồn điện ổn định và bảo vệ khỏi các sự cố điện, UPS giúp kéo dài tuổi thọ và độ bền cho các thiết bị điện tử.

Các loại Bộ lưu điện UPS phổ biến

Có ba loại UPS chính, khác nhau về nguyên lý hoạt động, mức độ bảo vệ và chi phí:

1. UPS Offline (Standby UPS):

   • Nguyên lý: Khi có điện lưới, UPS cấp điện trực tiếp từ lưới cho tải và sạc pin. Khi mất điện, UPS chuyển mạch sang dùng nguồn từ ắc quy (qua inverter).
   • Ưu điểm: Giá thành rẻ, kích thước nhỏ gọn, hiệu suất cao khi có điện lưới.
   • Nhược điểm: Thời gian chuyển mạch (thường vài ms) có thể gây gián đoạn nhỏ cho thiết bị quá nhạy cảm. Không ổn định điện áp và tần số.
   • Ứng dụng: Máy tính cá nhân, thiết bị văn phòng, thiết bị gia đình không quá nhạy cảm.

2. UPS Line-Interactive:

   • Nguyên lý: Tương tự UPS Offline nhưng có thêm mạch ổn áp (AVR - Automatic Voltage Regulation) để tự động điều chỉnh điện áp đầu ra khi điện lưới dao động mà không cần dùng đến ắc quy. Chỉ chuyển sang pin khi điện lưới vượt quá giới hạn ổn áp hoặc mất hẳn.
   • Ưu điểm: Giá thành phải chăng hơn UPS Online, có chức năng ổn áp, thời gian chuyển mạch nhanh hơn Offline.
   • Nhược điểm: Vẫn có một độ trễ chuyển mạch nhỏ khi mất điện hoàn toàn.
   • Ứng dụng: Máy tính cao cấp, máy chủ nhỏ, thiết bị mạng, hệ thống an ninh.

3. UPS Online (Double Conversion UPS):

• Nguyên lý: Dòng điện xoay chiều từ lưới điện luôn được chuyển đổi thành một chiều (qua bộ chỉnh lưu), sạc pin và đồng thời cấp cho bộ nghịch lưu. Bộ nghịch lưu này sau đó liên tục chuyển đổi dòng điện một chiều đó thành xoay chiều để cấp cho tải. Nghĩa là, tải luôn nhận điện từ bộ nghịch lưu, hoàn toàn cách ly với điện lưới.
• Ưu điểm: Cung cấp nguồn điện "sạch" nhất (sóng sin chuẩn), ổn định tuyệt đối về điện áp và tần số. Thời gian chuyển mạch bằng 0ms. Bảo vệ toàn diện khỏi mọi sự cố điện.
• Nhược điểm: Giá thành cao nhất, hiệu suất thấp hơn ở tải thấp (do luôn phải thực hiện hai lần chuyển đổi), sinh nhiệt nhiều hơn.
• Ứng dụng: Máy chủ (server), trung tâm dữ liệu (data center), thiết bị y tế, thiết bị viễn thông, hệ thống công nghiệp và các ứng dụng nhiệm vụ quan trọng đòi hỏi tính sẵn sàng cao nhất.

Lợi ích khi sử dụng Bộ lưu điện UPS

Việc trang bị UPS mang lại nhiều lợi ích thiết thực cho cá nhân và doanh nghiệp:

• Bảo vệ dữ liệu và thông tin: Ngăn chặn mất dữ liệu do tắt máy tính đột ngột, giúp người dùng có thời gian lưu lại công việc và tắt thiết bị đúng cách.
• Tăng cường tính sẵn sàng của hệ thống: Đảm bảo các hệ thống quan trọng (máy chủ, mạng, thiết bị an ninh, y tế) hoạt động liên tục, không bị gián đoạn bởi các sự cố điện.
• Giảm thiểu chi phí sửa chữa và bảo trì: Bảo vệ thiết bị khỏi các hư hỏng do biến động điện áp, sét đánh, kéo dài tuổi thọ thiết bị.
• Nâng cao hiệu quả công việc: Không bị gián đoạn bởi mất điện, giúp duy trì năng suất lao động và hoạt động kinh doanh liền mạch.
• Đảm bảo an toàn: Bảo vệ người dùng khỏi nguy cơ giật điện và tài sản khỏi cháy nổ do các sự cố điện nghiêm trọng.

bộ lưu điện UPS là một thiết bị không thể thiếu trong môi trường hiện đại, nơi sự ổn định và liên tục của nguồn điện đóng vai trò then chốt cho hoạt động của các thiết bị điện tử và hệ thống thông tin.
