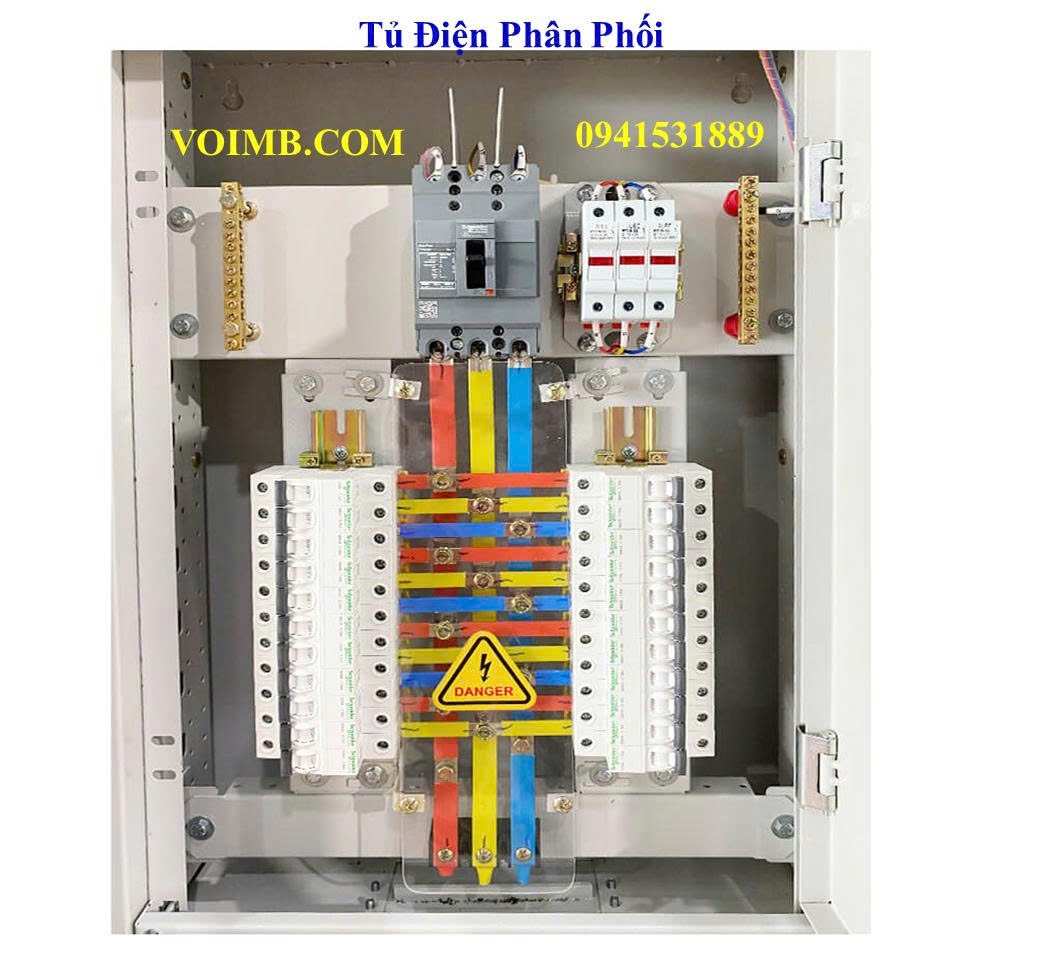

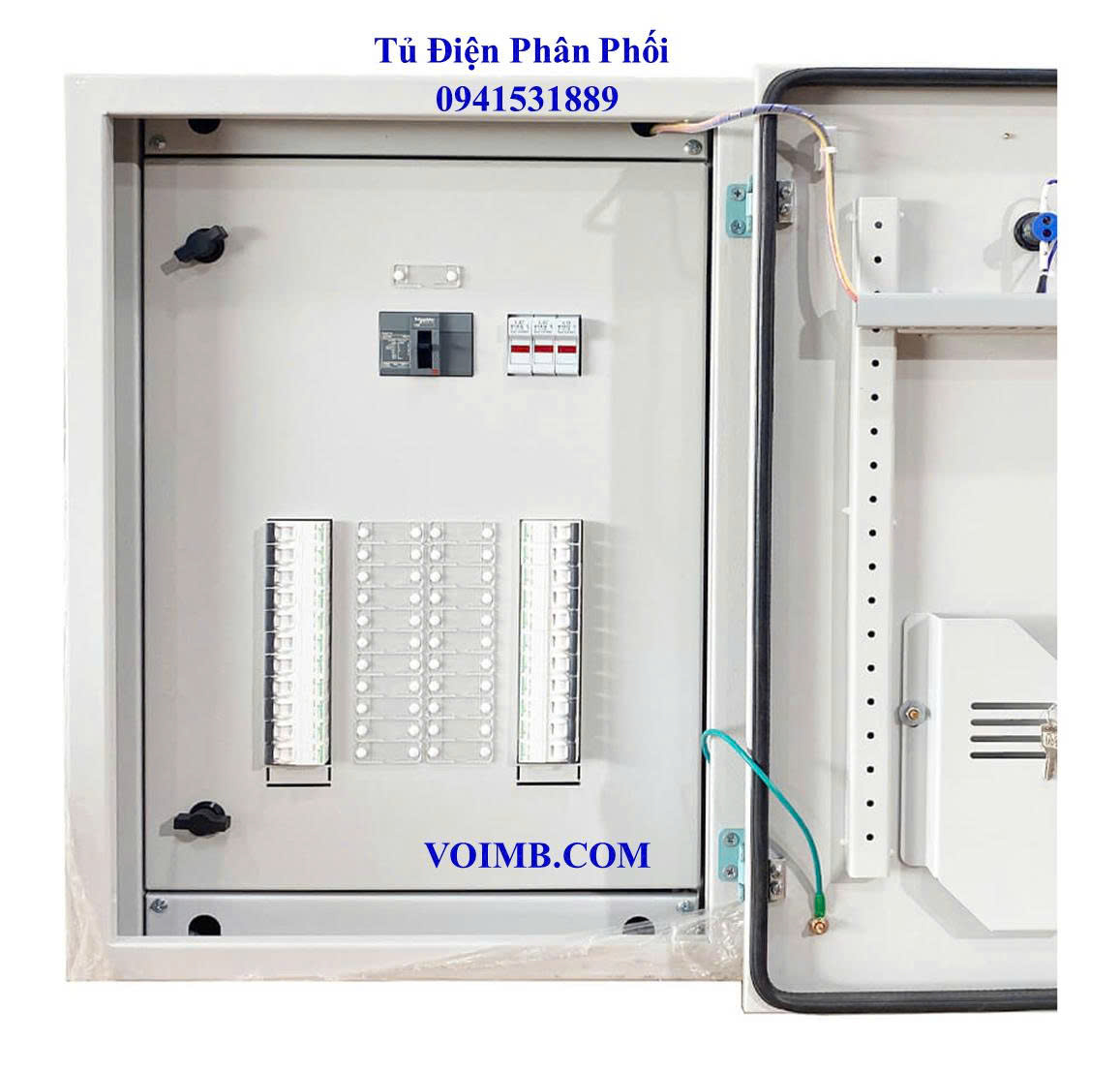

Tủ điện phân phối

Tủ điện phân phối hay còn gọi là tủ điện, là một thành phần không thể thiếu trong bất kỳ hệ thống điện nào, từ các công trình dân dụng nhỏ cho đến các khu phức hợp công nghiệp khổng lồ. Nó được ví như "bộ não" hay "trái tim" của hệ thống điện, nơi mọi nguồn năng lượng được tiếp nhận, phân chia và điều khiển một cách an toàn và hiệu quả đến các thiết bị tiêu thụ.

Tủ đảm bảo an toàn, bảo vệ thiết bị khỏi các sự cố như quá tải, ngắn mạch, rò điện, và hỗ trợ quản lý, vận hành hệ thống điện hiệu quả. Vai trò của nó không chỉ dừng lại ở việc phân phối điện, mà còn bảo vệ con người, thiết bị khỏi các sự cố điện nguy hiểm và tối ưu hóa hiệu suất toàn hệ thống.

1. Cấu tạo và Phân loại Tủ điện Phân phối

Để hiểu rõ về ưu điểm và ứng dụng, trước hết cần nắm được cấu tạo và cách phân loại của tủ điện.

1.1. Cấu tạo chính

• Vỏ tủ (Enclosure): Là phần khung bên ngoài, thường được làm từ thép sơn tĩnh điện hoặc inox để chống ăn mòn, gỉ sét. Vỏ tủ có tác dụng bảo vệ các thiết bị bên trong khỏi tác động của môi trường như bụi bẩn, nước, và quan trọng nhất là bảo vệ con người khỏi nguy cơ điện giật. Cấp bảo vệ của vỏ tủ thường được ký hiệu bằng chỉ số IP (Ingress Protection), ví dụ như IP54, IP65.

• Thanh cái (Busbar): Là hệ thống các thanh dẫn điện bằng đồng hoặc nhôm, có chức năng truyền tải dòng điện chính từ nguồn vào và phân phối đến các thiết bị đóng cắt khác. Thanh cái là "đường cao tốc" của dòng điện bên trong tủ.

• Thiết bị Đóng cắt (Switchgear): Đây là các "người gác cổng" quan trọng, có chức năng đóng, ngắt dòng điện. Chúng bao gồm:

  • Máy cắt không khí (ACB - Air Circuit Breaker): Dùng cho dòng điện lớn, thường đặt ở vị trí tổng của tủ điện chính (MSB).

  • Áp-tô-mát khối (MCCB - Molded Case Circuit Breaker): Dùng cho các nhánh tải có dòng điện trung bình.

  • Áp-tô-mát tép (MCB - Miniature Circuit Breaker): Dùng cho các nhánh tải nhỏ như hệ thống chiếu sáng, ổ cắm.

  • Công tắc tơ (Contactor): Dùng để điều khiển các thiết bị có công suất lớn như động cơ, máy bơm.

• Thiết bị Bảo vệ và Điều khiển: Gồm các thành phần phụ trợ nhưng không kém phần quan trọng:

  • Rơ-le (Relay): Dùng để bảo vệ quá tải, quá áp, hoặc các sự cố điện khác.

  • Đồng hồ đo (Meters): Đo lường các thông số điện như điện áp (V), dòng điện (A), công suất (kW), điện năng tiêu thụ (kWh).

  • Đèn báo: Hiển thị trạng thái hoạt động của tủ (có điện, mất pha, báo lỗi).

  • Cầu chì (Fuse): Dùng để bảo vệ quá dòng tức thời.

1.2. Phân loại theo mục đích sử dụng

Tủ điện được phân loại đa dạng để đáp ứng các yêu cầu cụ thể của từng hệ thống:

• Tủ điện tổng (MSB - Main Switchboard): Đặt ở vị trí đầu nguồn, tiếp nhận toàn bộ dòng điện từ trạm biến áp và phân phối đến các tủ nhánh, tủ con.

• Tủ điện nhánh (DB - Distribution Board): Nhận nguồn từ tủ tổng và phân phối cho các tầng, khu vực hoặc một nhóm thiết bị.

• Tủ điều khiển động cơ (MCC - Motor Control Center): Chuyên dụng để điều khiển và bảo vệ các động cơ trong nhà máy, khu công nghiệp.

• Tủ điện chiếu sáng: Dùng để điều khiển hệ thống chiếu sáng công cộng hoặc trong các tòa nhà.

2. Ưu điểm Vượt trội của Tủ điện Phân phối

Tủ điện không chỉ là một chiếc hộp chứa thiết bị mà còn mang lại hàng loạt lợi ích to lớn cho hệ thống điện.

2.1. Đảm bảo An toàn Tuyệt đối

Đây là ưu điểm quan trọng nhất. Tủ điện phân phối bảo vệ cả con người và thiết bị trước các sự cố.

• Bảo vệ con người: Vỏ tủ điện cách ly hoàn toàn các thiết bị mang điện với môi trường bên ngoài, ngăn ngừa nguy cơ chạm điện, điện giật.

• Bảo vệ thiết bị: Các thiết bị đóng cắt và bảo vệ như ACB, MCCB, MCB sẽ tự động ngắt mạch khi phát hiện quá tải, ngắn mạch, rò rỉ điện. Điều này giúp ngăn ngừa cháy nổ, hư hỏng thiết bị và toàn bộ hệ thống.

• Hệ thống tiếp địa (earthing): Tủ điện được thiết kế để kết nối với hệ thống tiếp địa, giúp chuyển hướng các dòng điện rò rỉ xuống đất, bảo vệ an toàn cho người và thiết bị.

2.2. Quản lý và Vận hành Hiệu quả

Tủ điện giúp tập trung hóa các điểm điều khiển và giám sát, làm cho việc vận hành trở nên dễ dàng và khoa học.

• Giám sát tập trung: Các đồng hồ đo và đèn báo giúp người vận hành dễ dàng theo dõi các thông số điện như dòng, áp, trạng thái hoạt động của từng nhánh tải một cách trực quan.

• Dễ dàng bảo trì và sửa chữa: Khi có sự cố ở một nhánh tải, người vận hành có thể ngắt mạch của nhánh đó tại tủ điện mà không ảnh hưởng đến toàn bộ hệ thống, giúp việc khoanh vùng và xử lý sự cố nhanh chóng.

• Tính linh hoạt: Hệ thống thanh cái và các thiết bị bên trong cho phép dễ dàng thay đổi cấu hình, thêm hoặc bớt các nhánh tải khi có nhu cầu mở rộng hoặc thay đổi công năng sử dụng.

2.3. Tối ưu hóa Hệ thống Điện

• Phân phối tải cân bằng: Tủ điện cho phép kỹ sư phân chia các nhánh tải một cách hợp lý, đảm bảo dòng điện được phân phối đều trên các pha, tránh tình trạng quá tải cục bộ.

• Giảm thiểu tổn thất năng lượng: Một hệ thống điện được thiết kế và phân phối tốt sẽ giảm được tổn thất điện năng trên đường dây, giúp tiết kiệm chi phí điện.

• Tăng tuổi thọ thiết bị: Bằng cách bảo vệ các thiết bị khỏi các sự cố điện, tủ điện giúp tăng tuổi thọ và giảm chi phí thay thế, sửa chữa máy móc.

2.4. Độ Bền và Chống chịu Môi trường

• Vỏ tủ vững chắc: Vỏ tủ điện được chế tạo từ vật liệu có độ bền cao, chống chịu va đập và tác động của thời tiết. Các loại tủ ngoài trời còn có thiết kế đặc biệt với mái che và lớp sơn chống UV để chống chịu mưa, nắng.

• Tiêu chuẩn IP: Các chỉ số IP đảm bảo rằng tủ điện có thể chống lại sự xâm nhập của bụi, nước, côn trùng, bảo vệ các thiết bị nhạy cảm bên trong.

2.5. Gọn gàng và Thẩm mỹ

Thay vì một mạng lưới dây điện và thiết bị lộn xộn, tủ điện phân phối giúp tất cả được sắp xếp gọn gàng, khoa học, mang lại vẻ chuyên nghiệp và thẩm mỹ cho công trình.

3. Ứng dụng Rộng rãi của Tủ điện Phân phối

Nhờ những ưu điểm trên, tủ điện phân phối được ứng dụng rộng rãi trong hầu hết các lĩnh vực của đời sống và sản xuất.

3.1. Công trình Dân dụng và Thương mại

• Nhà ở và Chung cư: Tủ điện tổng (MSB) nhận điện từ lưới và phân phối đến các tủ nhánh (DB) của từng căn hộ. Tủ DB trong mỗi căn hộ lại phân phối điện cho các nhánh nhỏ hơn như ổ cắm, chiếu sáng, điều hòa.

• Tòa nhà Văn phòng, Trung tâm Thương mại: Tủ điện được sử dụng để phân phối điện cho hệ thống chiếu sáng, điều hòa không khí, thang máy, máy tính và các thiết bị văn phòng khác, đảm bảo hoạt động liên tục và an toàn.

3.2. Khu Công nghiệp và Nhà máy Sản xuất

• Điều khiển Động cơ (MCC): Các tủ điện MCC được sử dụng để điều khiển hàng trăm động cơ trong dây chuyền sản xuất, máy bơm, quạt thông gió.

• Phân phối điện cho dây chuyền: Tủ điện nhánh cung cấp nguồn cho các máy móc, thiết bị sản xuất, đảm bảo năng lượng được cấp chính xác, an toàn và ổn định.

3.3. Hạ tầng Công cộng

• Hệ thống chiếu sáng công cộng: Các tủ điện được đặt trên các tuyến phố để điều khiển hệ thống đèn đường, bật/tắt theo giờ lập trình sẵn.

• Bệnh viện, Trường học: Các tủ điện trong bệnh viện được thiết kế với tiêu chuẩn cao để đảm bảo nguồn điện không bị gián đoạn, đặc biệt là cho các thiết bị y tế quan trọng.

• Sân bay, Nhà ga: Tủ điện được sử dụng để điều khiển hệ thống chiếu sáng, thông tin liên lạc, hệ thống an ninh và các thiết bị phụ trợ khác, đảm bảo hoạt động 24/7.

3.4. Hệ thống Năng lượng Tái tạo

• Nhà máy Điện mặt trời và điện gió: Tủ điện đóng vai trò quan trọng trong việc thu thập và phân phối nguồn điện tạo ra từ các tấm pin mặt trời hoặc tuabin gió, tích hợp với lưới điện quốc gia hoặc hệ thống lưu trữ năng lượng.

Kết luận

Tủ điện phân phối không chỉ là một thiết bị vật lý mà là một phần không thể thiếu của hạ tầng điện hiện đại. Nó là hiện thân của sự an toàn, hiệu quả và độ tin cậy. Đầu tư vào một tủ điện chất lượng cao đồng nghĩa với việc bảo vệ tài sản, tính mạng con người và đảm bảo sự liên tục trong mọi hoạt động sản xuất, kinh doanh và đời sống hàng ngày.
