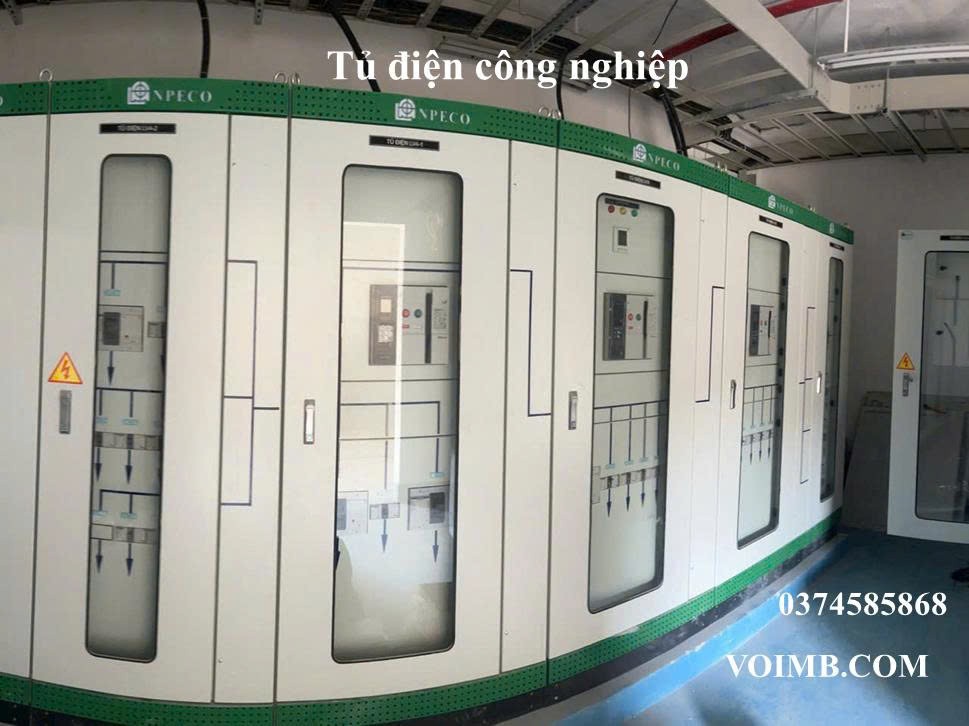

Tủ điện công nghiệp

Tủ điện công nghiệp là một thiết bị quan trọng trong hệ thống điện công nghiệp, được sử dụng để đóng ngắt, bảo vệ, điều khiển và phân phối điện cho các thiết bị, máy móc trong nhà máy, xưởng sản xuất, trạm biến áp, và các công trình công nghiệp khác.

1. Khái niệm và Vai trò

• Khái niệm: Tủ điện công nghiệp là một cấu trúc dạng hộp hoặc tủ được làm từ kim loại (thường là thép mạ kẽm, thép không gỉ hoặc nhôm), bên trong chứa các thiết bị điện như thiết bị đóng cắt, bảo vệ, điều khiển, đo lường và các linh kiện điện tử khác. Chúng được lắp đặt và đấu nối một cách khoa học, có hệ thống để tạo thành một giải pháp quản lý điện hoàn chỉnh.
• Vai trò chính:
  • Phân phối điện: Nhận nguồn điện từ lưới hoặc máy phát và phân chia đến các phụ tải khác nhau trong hệ thống.
  • Điều khiển: Chứa các thiết bị điều khiển để vận hành, đóng cắt, khởi động, dừng các máy móc, động cơ, hệ thống chiếu sáng...
  • Bảo vệ: Bảo vệ các thiết bị điện và con người khỏi các sự cố như quá tải, ngắn mạch, rò rỉ điện, mất pha, quá áp, sụt áp.
  • Giám sát: Một số tủ điện hiện đại có tích hợp các thiết bị đo lường, hiển thị thông số để giám sát trạng thái hoạt động của hệ thống điện.
  • Cách ly an toàn: Đảm bảo các thiết bị mang điện được cách ly an toàn với người sử dụng trong quá trình vận hành và bảo trì.
  • Tính liên tục: Góp phần duy trì tính liên tục của nguồn điện cấp cho hệ thống, đảm bảo máy móc hoạt động ổn định.

2. Cấu tạo cơ bản của Tủ điện công nghiệp

Mặc dù cấu tạo chi tiết có thể khác nhau tùy loại tủ và chức năng, nhưng một tủ điện công nghiệp thường bao gồm các thành phần chính sau:

• Vỏ tủ điện:
  • Làm từ kim loại (thép sơn tĩnh điện, thép không gỉ, nhôm) hoặc composite.
  • Thiết kế hình chữ nhật hoặc vuông, có cửa mở với khóa an toàn.
  • Có các lỗ thông gió, quạt làm mát (đối với tủ có sinh nhiệt nhiều).
  • Đảm bảo các tiêu chuẩn về độ bền, độ kín (IP - Ingress Protection) để chống bụi, nước và tác động từ môi trường.
• Thiết bị đóng cắt và bảo vệ:
  • Aptomat (MCCB/MCB/ACB): Thiết bị đóng cắt tự động, bảo vệ quá tải, ngắn mạch, rò rỉ điện. Đây là thành phần quan trọng nhất, thay thế dần cầu dao, cầu chì truyền thống.
  • Contactor (Khởi động từ): Dùng để đóng cắt mạch điện bằng tín hiệu điều khiển điện từ, thường dùng để điều khiển động cơ.
  • Rơ le (Relay): Các loại rơ le bảo vệ (rơ le nhiệt, rơ le quá dòng, rơ le chạm đất, rơ le thời gian, rơ le bảo vệ pha...) và rơ le trung gian để chuyển mạch hoặc điều khiển.
  • Cầu chì: Dùng để bảo vệ quá tải, ngắn mạch cho các mạch phụ trợ hoặc các thiết bị riêng lẻ.
  • Bộ chống sét lan truyền (SPD): Bảo vệ thiết bị khỏi quá áp do sét đánh hoặc sự cố lưới điện.
• Thiết bị điều khiển và đo lường:
  • PLC (Programmable Logic Controller): Bộ điều khiển logic khả trình, "bộ não" của tủ điều khiển tự động hóa, điều khiển các quy trình phức tạp.
  • Biến tần (Inverter/VFD): Điều khiển tốc độ và mô-men xoắn của động cơ điện, giúp tiết kiệm năng lượng và tối ưu hóa quy trình.
  • Khởi động mềm (Soft Starter): Giúp động cơ khởi động êm ái, giảm dòng khởi động đột ngột.
  • Đèn báo: Hiển thị trạng thái hoạt động (nguồn, lỗi, đang chạy...).
  • Nút nhấn, công tắc: Để người vận hành điều khiển thủ công.
  • Đồng hồ đo (Volt kế, Ampe kế, Công tơ điện): Đo lường các thông số điện áp, dòng điện, công suất...
  • Màn hình HMI (Human Machine Interface): Màn hình cảm ứng hiển thị và điều khiển trực quan (đối với tủ điều khiển phức tạp).
• Hệ thống thanh cái (Busbar): Các thanh dẫn điện bằng đồng hoặc nhôm, dùng để phân phối điện năng từ nguồn vào đến các thiết bị điện trong tủ.
• Cầu đấu (Terminal Block/Domino): Điểm đấu nối các dây dẫn điện vào và ra khỏi tủ.
• Dây dẫn điện: Dây cáp điện được đấu nối theo sơ đồ thiết kế.
• Phụ kiện khác: Giá đỡ, khay cáp, ống dẫn cáp, hệ thống tiếp địa, nhãn mác, bộ lọc bụi, quạt làm mát.

3. Phân loại Tủ điện công nghiệp

Tủ điện công nghiệp có thể được phân loại theo nhiều tiêu chí:

• Theo chức năng:
  • Tủ điện phân phối (MSB - Main Switchboard, MDB - Main Distribution Board, DB - Distribution Board): Dùng để phân phối nguồn điện từ nguồn tổng đến các tủ phân phối cấp dưới hoặc trực tiếp đến các phụ tải.
  • Tủ điện điều khiển (Control Panel): Điều khiển hoạt động của máy móc, động cơ, hệ thống sản xuất. Có thể là tủ điều khiển bơm, quạt, chiếu sáng, dây chuyền sản xuất...
  • Tủ điện ATS (Automatic Transfer Switch): Tự động chuyển đổi nguồn điện giữa nguồn chính (lưới điện) và nguồn dự phòng (máy phát điện) khi có sự cố.
  • Tủ điện bù công suất phản kháng (Tủ tụ bù): Chứa các tụ bù để nâng cao hệ số công suất, giảm tổn thất điện năng và tiết kiệm chi phí điện.
  • Tủ điện chiếu sáng: Điều khiển hệ thống chiếu sáng công cộng, khu đô thị, nhà xưởng...
  • Tủ điện PCCC (Phòng cháy chữa cháy): Điều khiển hệ thống bơm nước chữa cháy, còi báo động...
  • Tủ biến tần: Chứa biến tần để điều khiển tốc độ động cơ.
• Theo điện thế:
  • Tủ điện cao thế
  • Tủ điện trung thế
  • Tủ điện hạ thế (phổ biến nhất trong công nghiệp)
• Theo vị trí lắp đặt:
  • Tủ điện trong nhà (Indoor)
  • Tủ điện ngoài trời (Outdoor): Có cấp bảo vệ IP cao hơn, chống chịu tốt với thời tiết.
• Theo kích thước và hình dáng:
  • Tủ đứng (đặt sàn)
  • Tủ treo tường
  • Tủ compact (nhỏ gọn)

4. Ứng dụng của Tủ điện công nghiệp

Tủ điện công nghiệp được ứng dụng rộng rãi trong hầu hết các lĩnh vực đòi hỏi hệ thống điện quy mô lớn và ổn định:

• Các công trình công nghiệp: Nhà máy sản xuất (dệt may, thực phẩm, hóa chất, cơ khí...), nhà xưởng, khu công nghiệp, trạm biến áp, xí nghiệp...
• Công trình thương mại: Trung tâm thương mại, siêu thị, cao ốc văn phòng, khách sạn, bệnh viện, trường học, sân bay, trung tâm hội nghị.
• Công trình hạ tầng: Hệ thống chiếu sáng công cộng (đường phố, công viên, khu đô thị), hệ thống cấp thoát nước, hệ thống xử lý nước thải.
• Nông nghiệp: Trang trại chăn nuôi, nhà kính thông minh, hệ thống tưới tiêu tự động.
• Hệ thống tòa nhà: Điều khiển hệ thống HVAC (sưởi, thông gió, điều hòa không khí), thang máy, máy bơm, hệ thống BMS (Building Management System).

Tủ điện công nghiệp đóng vai trò xương sống trong việc vận hành an toàn, hiệu quả và bền vững của mọi hệ thống điện lớn.
