Liebert DCL

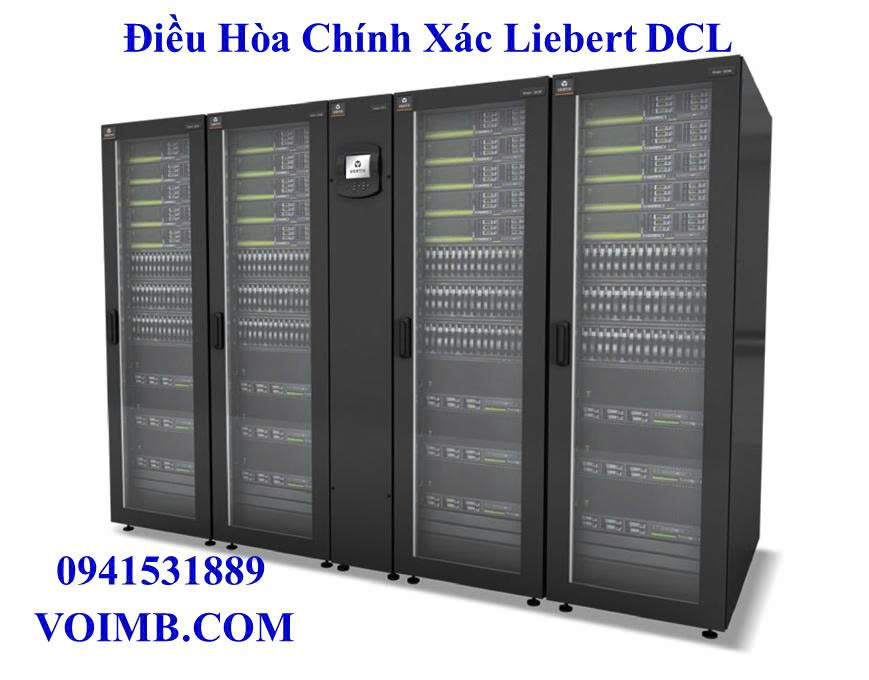

Liebert DCL là thiết bị quản lý nhiệt dùng để gắn ngang vào tủ máy chủ, cung cấp nhiều tính năng được thiết kế riêng cho các ứng dụng trung tâm dữ liệu. Thiết bị có hai cấu trúc khác nhau: vòng kín hoặc vòng lai, và có thể kết hợp tối đa bốn tủ rack máy chủ để đáp ứng mọi nhu cầu của khách hàng.

Trong bối cảnh công nghệ thông tin phát triển mạnh mẽ, việc quản lý nhiệt độ trong các trung tâm dữ liệu (data center) trở thành một thách thức lớn. Các thiết bị IT như máy chủ, thiết bị lưu trữ và mạng ngày càng mật độ cao, dẫn đến lượng nhiệt tỏa ra lớn hơn, đòi hỏi các giải pháp làm mát hiệu quả, tiết kiệm năng lượng và đáng tin cậy. Liebert DCL chính là một trong những giải pháp tiên tiến đáp ứng nhu cầu này. Được sản xuất bởi Vertiv (trước đây là Emerson Network Power), Liebert DCL là hệ thống làm mát modul cho rack, được thiết kế đặc biệt để gắn bên cạnh các tủ rack server, cung cấp khả năng làm mát lên đến 35 kW. Bài viết này sẽ phân tích chi tiết Liebert DCL là gì, các ưu điểm nổi bật và các ứng dụng thực tế của nó, nhằm cung cấp cái nhìn toàn diện cho các chuyên gia IT, quản lý data center và doanh nghiệp quan tâm đến hạ tầng hạ tầng quan trọng.

Liebert DCL là gì?

Liebert DCL (Data Center Liquid cooling) là một đơn vị quản lý nhiệt (Thermal Management unit) modul, được thiết kế để gắn bên cạnh các tủ rack server trong môi trường data center. Đây không chỉ là một thiết bị làm mát thông thường mà là một hệ thống toàn diện, kết hợp công nghệ làm mát bằng nước lạnh (chilled water) với các tính năng thông minh, nhằm xử lý nhiệt từ các thiết bị IT mật độ cao. Hệ thống này được giới thiệu lần đầu vào năm 2016 bởi Emerson Network Power (nay là Vertiv), dựa trên nền tảng của sản phẩm Knürr DCL mà hãng đã mua lại từ năm 2006, nhưng đã được nâng cấp với công suất tăng lên đến 24% so với phiên bản gốc.

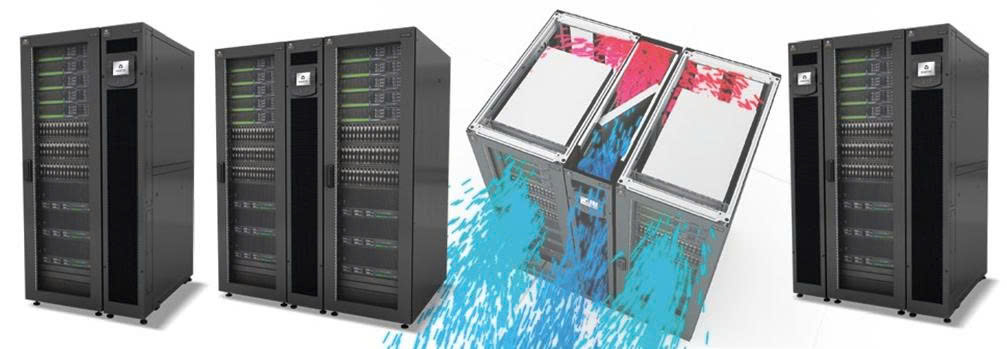

Về cấu trúc, Liebert DCL có hai kiến trúc chính: closed loop (vòng kín) và hybrid loop (lai). Trong chế độ closed loop, hệ thống tạo ra một vòng không khí kín bên trong rack, hút không khí nóng từ phía sau rack qua bộ trao đổi nhiệt (heat exchanger), làm mát và thổi ra phía trước, ngăn không cho nhiệt lan ra phòng. Điều này phù hợp với khái niệm "Cold Room" – nơi không khí lạnh được cung cấp trực tiếp đến thiết bị mà không ảnh hưởng đến môi trường xung quanh. Chế độ hybrid loop kết hợp làm mát kín với việc cung cấp không khí lạnh ra cửa trước rack, hỗ trợ làm mát bổ sung cho phòng.

Hệ thống có thể kết hợp modul để làm mát từ 1 đến 4 rack server cùng lúc, với công suất làm mát linh hoạt từ 11 kW đến 35 kW tùy theo mô hình. Các thành phần chính bao gồm:

• Bộ trao đổi nhiệt bằng nước lạnh: Sử dụng nước lạnh từ hệ thống trung tâm để hấp thụ nhiệt từ không khí.
• Quạt EC (Electronically Commutated): Tiết kiệm năng lượng, điều chỉnh tốc độ tự động để tối ưu hóa luồng không khí.
• Hệ thống điều khiển Liebert iCOM: Một nền tảng quản lý thông minh, tích hợp cảm biến nhiệt độ, độ ẩm, áp suất và luồng không khí, hỗ trợ giám sát từ xa qua card IS-Unity (hỗ trợ SNMP v3 và HTTPS).
• Tùy chọn kép: Nguồn điện kép (dual power supply) và cuộn kép (dual coil) để tăng độ tin cậy.

Liebert DCL được thiết kế cho các môi trường yêu cầu kiểm soát môi trường chính xác 24/7, với khả năng tự thích ứng với điều kiện thay đổi như tải nhiệt đột ngột từ các cụm máy chủ. Kích thước modul gọn nhẹ, dễ lắp đặt bên cạnh rack mà không chiếm không gian sàn lớn, phù hợp cho data center nhỏ đến trung bình. Theo tài liệu từ Vertiv, hệ thống này tuân thủ các tiêu chuẩn quốc tế như ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) về nhiệt độ hoạt động (18-27°C cho thiết bị IT).

Để hiểu rõ hơn, có thể hình dung Liebert DCL như một "lá chắn nhiệt" cá nhân hóa cho từng cụm rack. Thay vì sử dụng hệ thống làm mát trung tâm (CRAC - Computer Room Air Conditioning) truyền thống, vốn phân phối không khí lạnh khắp phòng và dễ gây lãng phí năng lượng, Liebert DCL mang nguồn lạnh đến ngay sát nguồn nhiệt – thiết bị IT – giúp tăng hiệu quả lên đáng kể. Điều này đặc biệt quan trọng trong thời đại edge computing và cloud, nơi data center phải xử lý dữ liệu thời gian thực với mật độ nhiệt lên đến 20-30 kW/rack.

Ưu điểm của Liebert DCL

Liebert DCL nổi bật với hàng loạt ưu điểm, từ hiệu quả năng lượng đến độ tin cậy cao, giúp nó trở thành lựa chọn hàng đầu cho các data center hiện đại. Dưới đây là phân tích chi tiết các ưu điểm chính, dựa trên thông số kỹ thuật từ nhà sản xuất và các đánh giá thực tế.

1. Hiệu quả năng lượng cao và chi phí sở hữu tổng thể thấp (Lowest Total Cost of Ownership - TCO):
   • Liebert DCL được thiết kế để hoạt động với nhiệt độ không khí hồi (return air) cao hơn, lên đến 40°C, phù hợp với tiêu chuẩn làm mát mới của ASHRAE TC 9.9. Điều này cho phép tối đa hóa công suất làm mát mà không cần giảm nhiệt độ nước lạnh xuống quá thấp, giảm tiêu thụ năng lượng của hệ thống trung tâm (chiller). Theo Vertiv, hệ thống có thể tiết kiệm đến 30% năng lượng so với các giải pháp làm mát không khí truyền thống.
   • Quạt EC biến tần điều chỉnh tốc độ dựa trên tải nhiệt thực tế, tránh lãng phí điện khi tải thấp. Hơn nữa, chế độ closed loop ngăn chặn sự trộn lẫn không khí nóng-lạnh, giảm tải cho hệ thống HVAC phòng, dẫn đến PUE (Power Usage Effectiveness) thấp hơn – chỉ số đo lường hiệu quả năng lượng data center.
2. Tính modul và linh hoạt cao:
   • Với khả năng kết hợp modul, Liebert DCL dễ dàng mở rộng từ 1 đến 4 rack mà không cần thiết kế lại toàn bộ hệ thống. Điều này lý tưởng cho các data center đang phát triển, nơi nhu cầu làm mát thay đổi theo thời gian. Ví dụ, một modul cơ bản có thể làm mát 11 kW, và khi thêm modul, công suất tăng dần lên 35 kW.
   • Hai kiến trúc closed và hybrid cho phép tùy chỉnh: Closed loop cho môi trường kín hoàn toàn, hybrid cho không gian cần hỗ trợ làm mát phòng. Lắp đặt bên cạnh rack (lateral attachment) giúp tích hợp dễ dàng với các tủ rack chuẩn 19-inch, không yêu cầu không gian riêng biệt.
3. Độ tin cậy và tính sẵn sàng cao (Availability):
   • Hệ thống tự thích ứng với thay đổi điều kiện, cung cấp kiểm soát môi trường chính xác 24/7. Liebert iCOM tích hợp logic "Fail Safe": Nếu bộ điều khiển hỏng, hệ thống tự động tăng tốc quạt và lưu lượng nước tối đa để duy trì làm mát khẩn cấp.
   • Giám sát trạng thái cửa rack và tự động mở cửa trong trường hợp khẩn cấp (như cháy hoặc quá nhiệt), kết hợp với nguồn điện kép và cuộn kép để tránh điểm nghẽn đơn lẻ. Theo đánh giá từ Data Center Dynamics, độ tin cậy này giúp giảm thời gian downtime xuống dưới 0.01%, phù hợp cho các ứng dụng mission-critical.
   • Giám sát từ xa qua IS-Unity Card hỗ trợ giao thức SNMP v3 và HTTPS, tích hợp dễ dàng với hệ thống quản lý data center như DCIM (Data Center Infrastructure Management).
4. Dễ dàng lắp đặt, bảo trì và tích hợp:
   • Thiết kế modul gọn nhẹ (chiều rộng chỉ khoảng 300-600mm tùy mô hình), dễ gắn vào rack mà không cần công cụ phức tạp. Bảo trì đơn giản với các bộ phận dễ tiếp cận, và hệ thống hỗ trợ chẩn đoán tự động qua iCOM.
   • Tích hợp tốt với các sản phẩm Vertiv khác như Liebert GXT UPS hoặc Liebert PCW, tạo thành hệ sinh thái hạ tầng hoàn chỉnh. Ngoài ra, hệ thống hỗ trợ các tiêu chuẩn môi trường như RoHS (Restriction of Hazardous Substances), đảm bảo thân thiện với môi trường.
5. Hiệu suất làm mát vượt trội:
   • Đặt nguồn lạnh sát nguồn nhiệt giúp giảm khoảng cách truyền nhiệt, tăng hiệu quả trao đổi lên đến 95%. Công suất 35 kW đủ cho các rack mật độ cao như blade server hoặc GPU computing.
   • Trong các bài kiểm tra tại Customer Experience Center của Vertiv, Liebert DCL duy trì nhiệt độ inlet air dưới 27°C ngay cả ở tải 100%, ngăn chặn throttling (giảm tốc độ) của CPU/GPU do quá nhiệt.

Tổng thể, các ưu điểm này không chỉ giúp Liebert DCL giảm chi phí vận hành mà còn nâng cao tuổi thọ thiết bị IT, với ROI (Return on Investment) thường đạt trong vòng 2-3 năm. So với các đối thủ như APC InRow hoặc Rittal LCP, Liebert DCL nổi bật ở tính modul và tích hợp Vertiv ecosystem.

Liebert DCL, Đảm bảo Tính khả dụng Vô hạn trong Mọi Điều kiện Làm việc

Một yêu cầu thiết yếu đối với các nhà vận hành trung tâm dữ liệu, đó là đảm bảo tính khả dụng không bị gián đoạn. Liebert DCL đảm bảo hoạt động an toàn trong trường hợp bộ điều khiển bị hỏng, van điều khiển sẽ chuyển toàn bộ lưu lượng nước lạnh đến bộ trao đổi nhiệt và quạt sang tốc độ tối đa.

- Với Bộ điều khiển Vertiv ICOM tích hợp, Liebert DCL có thể theo dõi sự thay đổi nhiệt độ và độ ẩm, điều chỉnh hiệu suất tức thời để đáp ứng các thay đổi về tải nhiệt.

- Kiểm soát truy cập và bảo mật dữ liệu được đảm bảo bởi HTTPS và SNMP V3. Quản lý cảnh báo tại chỗ và từ xa (thông qua BMS)

- Tốc độ quạt được tự động điều chỉnh theo thời gian thực để theo dõi nhu cầu lưu lượng khí thay đổi của thiết bị CNTT.

- Phân phối khí đều đến tất cả các thành phần CNTT bên trong.

- Nhiệt độ đồng đều trong nguồn cấp khí.

- Dự phòng quạt n+1 nghĩa là các quạt còn lại sẽ hỗ trợ lưu lượng khí cần thiết để làm mát trong trường hợp quạt bị hỏng.  Cánh đảo gió một chiều giúp tránh luồng khí lạnh đi qua thiết bị dự phòng hoặc quạt bị hỏng.

- Nguồn điện A/B dự phòng với chế độ vận hành tự động

- Tùy chọn bộ trao đổi nhiệt mạch kép đảm bảo nguồn nước dự phòng nếu lắp đặt hai mạch nước lạnh độc lập

- Cửa mở tự động cung cấp thêm khả năng bảo vệ quá nhiệt trong trường hợp hệ thống làm mát gặp sự cố.

Thông số kỹ thuật Liebert DCL

Dữ liệu hiệu suất, tính năng và tùy chọn của Liebert DCL

TÍNH NĂNG VÀ TÙY CHỌN TIÊU CHUẨN

- Van 2 chiều/3 chiều có thể điều chỉnh tại chỗ

- Bộ truyền động van 0-10V

- Kết nối đường ống trên/dưới

- Quạt EC tiết kiệm năng lượng

- Điều khiển Vertiv ICOM với màn hình hiển thị Coldfire lớn Thiết kế "An toàn khi hỏng hóc"

- Thiết bị được trang bị bánh xe và chân đế cân bằng

- Cảm biến nhiệt độ khí cấp và hồi

- Cảm biến nhiệt độ giá đỡ

- Giám sát báo động.

TÙY CHỌN BỔ SUNG

Phát hiện khói

Phát hiện rò rỉ

Tự động mở cửa khi có sự cố làm lạnh

Giám sát trạng thái cửa

Phiên bản cấp nước ngưng tụ kép

Bơm ngưng tụ

Nguồn điện kép

Giám sát BMS qua nhiều giao thức truyền thông

Đồng hồ đo công suất làm lạnh

Ứng dụng của Liebert DCL

Liebert DCL được thiết kế chủ yếu cho các môi trường data center, nhưng tính linh hoạt của nó mở rộng sang nhiều ứng dụng khác trong hạ tầng quan trọng. Dưới đây là các lĩnh vực ứng dụng chính, kèm ví dụ thực tế.

1. Trung tâm dữ liệu nhỏ và trung bình (Small to Medium Data Centers):
   • Đây là ứng dụng cốt lõi, nơi Liebert DCL làm mát các cụm rack server trong không gian hạn chế như colocation hoặc enterprise data center. Ví dụ, trong các data center của doanh nghiệp tài chính, hệ thống xử lý giao dịch thời gian thực với mật độ nhiệt cao, đảm bảo uptime 99.999%. Theo Vertiv, hơn 70% các lắp đặt Liebert DCL ở EMEA (Europe, Middle East, Africa) là cho loại hình này.
2. Edge Computing và Môi trường Phân tán:
   • Với sự bùng nổ của IoT và 5G, edge data center cần giải pháp làm mát compact. Liebert DCL phù hợp cho các node edge tại siêu thị, bệnh viện hoặc trạm phát sóng, nơi không gian eo hẹp nhưng yêu cầu làm mát cao. Chế độ closed loop ngăn nhiệt lan ra môi trường bên ngoài, lý tưởng cho các vị trí không có hệ thống HVAC đầy đủ.
3. Telecom và Mạng Truyền thông:
   • Trong các trung tâm điều khiển mạng (MCC - Mobile Switching Center), Liebert DCL làm mát thiết bị định tuyến và lưu trữ dữ liệu lớn. Ứng dụng hybrid loop hỗ trợ làm mát bổ sung cho phòng, giúp duy trì nhiệt độ ổn định cho các thiết bị nhạy cảm như router Cisco hoặc Huawei.
4. Môi trường Công nghiệp và Y tế:
   • Trong nhà máy thông minh (Industry 4.0), hệ thống làm mát rack cho PLC (Programmable Logic Controller) và SCADA systems. Ở bệnh viện, nó bảo vệ server lưu trữ hồ sơ y tế (EMR - Electronic Medical Records), tuân thủ HIPAA về bảo mật và độ tin cậy.
   • Các môi trường critical khác như phòng thí nghiệm nghiên cứu hoặc trung tâm tài chính chứng khoán, nơi downtime có thể gây thiệt hại hàng triệu đô la.
5. Tích hợp với Hệ thống Lớn hơn:
   • Liebert DCL có thể là phần của hệ thống làm mát lai (hybrid cooling), kết hợp với Liebert DCD (rear door heat exchanger) cho data center lớn. Trong các dự án cloud như AWS hoặc Azure outpost, nó hỗ trợ làm mát modul cho các cụm hyperscale.

Các case study từ Vertiv cho thấy, ở một data center telecom tại Đức, Liebert DCL giảm PUE từ 1.8 xuống 1.4, tiết kiệm 25% điện năng hàng năm. Ở châu Á, nó được áp dụng rộng rãi trong các edge node 5G của các nhà mạng lớn.

Kết luận

Liebert DCL không chỉ là một thiết bị làm mát mà là giải pháp chiến lược cho tương lai data center bền vững. Với định nghĩa rõ ràng là hệ thống modul rack cooling lên đến 35 kW, các ưu điểm vượt trội về hiệu quả, linh hoạt và tin cậy, cùng ứng dụng đa dạng từ data center đến edge computing, sản phẩm này giúp doanh nghiệp tối ưu hóa hạ tầng IT mà không hy sinh hiệu suất. Trong bối cảnh biến đổi khí hậu và nhu cầu năng lượng tăng cao, đầu tư vào Liebert DCL là bước đi thông minh để đảm bảo tính cạnh tranh lâu dài. Để biết thêm chi tiết, có thể tham khảo tài liệu chính thức từ Vertiv hoặc liên hệ nhà phân phối địa phương.
