Điều Hòa Phòng Sạch

Giới thiệu về phòng sạch và vai trò của hệ thống điều hòa không khí

Phòng sạch (Clean Room) là một môi trường được kiểm soát nghiêm ngặt về nồng độ bụi bẩn, vi sinh vật, nhiệt độ, độ ẩm và áp suất không khí. Theo định nghĩa tiêu chuẩn, phòng sạch là không gian mà nồng độ hạt bụi trong không khí được kiểm soát ở mức thấp, được xây dựng và sử dụng theo cách giảm thiểu sự xâm nhập, sinh ra và lưu giữ các hạt bụi bên trong.

Hệ thống điều hòa phòng sạch (Clean Room HVAC - Heating, Ventilation and Air Conditioning) đóng vai trò then chốt, không chỉ duy trì sự thoải mái mà còn đảm bảo độ sạch cần thiết cho sản xuất công nghệ cao. Không giống hệ thống HVAC thông thường trong nhà ở hay văn phòng, HVAC phòng sạch phải xử lý lưu lượng gió lớn, lọc khí siêu tinh khiết và kiểm soát chặt chẽ các thông số để tránh ô nhiễm chéo.

Trong bối cảnh công nghiệp 4.0 tại Việt Nam, nhu cầu về phòng sạch ngày càng tăng ở các lĩnh vực dược phẩm, điện tử, thực phẩm, y tế. Bài viết này sẽ phân tích sâu nguyên lý, thiết kế, công nghệ và các ứng dụng thực tiễn của điều hòa phòng sạch, với độ dài chi tiết để cung cấp cái nhìn toàn diện.

Nguyên lý hoạt động của hệ thống điều hòa phòng sạch

Hệ thống HVAC phòng sạch hoạt động dựa trên nguyên lý trao đổi không khí liên tục, lọc sạch và kiểm soát môi trường. Các yếu tố chính bao gồm:

1. Lưu lượng gió và số lần trao đổi gió (Air Changes per Hour - ACH): Phòng sạch yêu cầu ACH cao hơn nhiều so với không gian thông thường (thường từ 20-600 lần/giờ tùy cấp độ). Không khí được cấp liên tục để “đẩy” bụi bẩn ra ngoài hoặc thu hồi qua filter.
2. Dòng chảy không khí (Airflow Pattern):
   • Dòng chảy tầng (Laminar Flow): Không khí chảy thẳng, song song, thường dùng ở khu vực siêu sạch (Class 100 hoặc ISO 5 trở lên). Tốc độ gió khoảng 0.3-0.45 m/s.
   • Dòng chảy hỗn loạn (Turbulent Flow): Phù hợp với cấp độ sạch thấp hơn, gió được khuấy đều để pha loãng bụi.
3. Áp suất không khí (Pressure Differential): Phòng sạch thường duy trì áp suất dương so với khu vực lân cận (5-20 Pa) để ngăn không khí bẩn tràn vào. Hệ thống cascade áp suất được thiết kế theo nguyên tắc “sạch hơn → áp suất cao hơn”.
4. Kiểm soát nhiệt độ và độ ẩm: Nhiệt độ thường duy trì 18-22°C ±1-2°C, độ ẩm tương đối 40-60% ±5%. Điều này tránh tĩnh điện (ở điện tử) hoặc vi sinh phát triển (ở dược phẩm).

Nguyên lý cốt lõi là dilution và filtration: Pha loãng hạt bụi bằng không khí sạch và lọc loại bỏ chúng qua các tầng filter.

Cấu tạo hệ thống điều hòa phòng sạch

Một hệ thống HVAC phòng sạch điển hình gồm các thành phần chính:

• Air Handling Unit (AHU): Trung tâm xử lý không khí, bao gồm quạt, coil làm lạnh/nóng, humidifier, dehumidifier và các khoang filter.
• Bộ lọc không khí:
  • Pre-filter (G4/F7): Lọc bụi thô.
  • Medium filter (F8-F9).
  • HEPA Filter (High Efficiency Particulate Air): Lọc 99.97% hạt 0.3µm. Phân loại H13-H14 theo EN 1822.
  • ULPA Filter (Ultra Low Penetration Air): Lọc 99.999% hạt 0.1-0.12µm, dùng cho cấp siêu sạch (ISO 1-4).
• Fan Filter Unit (FFU): Module quạt + filter HEPA/ULPA lắp trên trần, tạo dòng chảy tầng cục bộ.
• Ống gió và miệng gió: Làm từ vật liệu không gỉ, không sinh bụi.
• Hệ thống hồi gió và thải gió: Duy trì cân bằng áp suất.
• Air Shower và Pass Box: Buồng thổi gió và hộp chuyển đồ để giảm ô nhiễm khi ra/vào.
• Hệ thống điều khiển tự động (BMS - Building Management System): Giám sát thời gian thực nhiệt độ, độ ẩm, áp suất, nồng độ bụi qua cảm biến particle counter.

Hệ thống thường sử dụng chế độ 100% fresh air hoặc tái tuần hoàn một phần tùy theo yêu cầu năng lượng và độ sạch.

Tiêu chuẩn phòng sạch và yêu cầu HVAC

Các tiêu chuẩn chính:

• ISO 14644: Phân cấp từ ISO 1 (sạch nhất) đến ISO 9. Dựa trên số hạt/m³ không khí.
• GMP (Good Manufacturing Practice): EU GMP hoặc WHO GMP, phân cấp A-B-C-D cho dược phẩm. Cấp A yêu cầu dòng laminar và ULPA.
• FS 209E (cũ của Mỹ): Class 1 đến 100.000.
• TCVN 8664:2011 (Việt Nam): Áp dụng tương đương ISO.

Đối với HVAC, tiêu chuẩn yêu cầu:

• Kiểm tra DOP/PAO test filter định kỳ.
• Đo lường ACH, vận tốc gió, chênh áp, đếm hạt bụi.
• Thẩm định IQ/OQ/PQ (Installation/Operational/Performance Qualification).

Thiết kế hệ thống điều hòa phòng sạch

Thiết kế cần tuân thủ các bước:

1. Xác định cấp độ sạch dựa trên quy trình sản xuất.
2. Tính toán tải nhiệt: Từ thiết bị, người vận hành, chiếu sáng, thấm qua tường.
3. Tính ACH và lưu lượng gió: Sử dụng công thức Q = V × ACH (Q: lưu lượng m³/h, V: thể tích phòng).
4. Bố trí airflow: Trần FFU cho laminar, hoặc duct + diffuser cho turbulent.
5. Kiểm soát năng lượng: Sử dụng biến tần (VFD) cho quạt, heat recovery.
6. Vật liệu: Trần, vách panel sandwich EPS/PU, sàn epoxy tự san phẳng.

Lưu ý đặc biệt: Tránh góc chết, sử dụng ánh sáng LED, hệ thống thoát nước kín (đặc biệt thực phẩm).

Công nghệ hiện đại trong điều hòa phòng sạch

• ACU (Air Clean Unit): Điều hòa chính xác tích hợp lọc.
• Demand Control: Điều chỉnh theo tải thực tế để tiết kiệm điện.
• IoT và AI: Giám sát dự đoán bảo trì.
• Filter tiên tiến: ePTFE membrane cho HEPA/ULPA bền hơn.
• Energy Saving: Free cooling, desiccant dehumidification cho độ ẩm thấp.

Tại Việt Nam, nhiều doanh nghiệp như KYODO, GMP Groups áp dụng công nghệ này.

Ứng dụng của điều hòa phòng sạch trong các ngành công nghiệp

1. Ngành Dược phẩm và Thiết bị Y tế

Phòng sạch GMP là bắt buộc cho sản xuất thuốc vô trùng. HVAC phải đảm bảo Class A tại khu chiết rót, kiểm soát vi sinh nghiêm ngặt. Ứng dụng: Sản xuất vaccine, kháng sinh, thiết bị cấy ghép. Hệ thống cascade áp suất ngăn ô nhiễm chéo giữa các khu.

2. Ngành Điện tử và Bán dẫn

Yêu cầu ISO 5 hoặc sạch hơn cho sản xuất chip, màn hình OLED. Dòng laminar toàn bộ, ULPA filter để tránh tĩnh điện và hạt nano. Nhiệt độ ổn định cực cao (±0.5°C). Việt Nam có nhiều nhà máy Samsung, Intel áp dụng.

3. Ngành Thực phẩm và Đồ uống

Phòng sạch HACCP/ISO 22000 kiểm soát vi sinh (Salmonella, E.coli). Độ ẩm cao hơn do rửa chùi, hệ thống thoát nước chống ngập. Ứng dụng: Sản xuất sữa, thịt chế biến, bánh kẹo vô trùng.

4. Ngành Y tế và Bệnh viện

Phòng mổ sạch, phòng cách ly, lab sinh học. HVAC kiểm soát hướng gió một chiều để bảo vệ bệnh nhân và nhân viên.

5. Các ứng dụng khác

• Nghiên cứu sinh học, vaccine.
• Hàng không vũ trụ (sản xuất linh kiện).
• Phòng thí nghiệm hạt nhân.
• Sản xuất mỹ phẩm cao cấp.

Thách thức và giải pháp vận hành, bảo trì

Thách thức:

• Tiêu thụ năng lượng cao (HVAC chiếm 40-60% điện nhà máy).
• Chi phí đầu tư ban đầu lớn.
• Bảo trì filter định kỳ, tránh downtime.
• Tuân thủ quy định pháp lý Việt Nam (QCVN về môi trường).

Giải pháp:

• Tối ưu hóa thiết kế, sử dụng VFD và heat recovery.
• Lập lịch bảo dưỡng, DOP test 6-12 tháng/lần.
• Đào tạo nhân sự GMP.

Xu hướng phát triển tương lai

• Phòng sạch modular, dễ mở rộng.
• Tích hợp xanh (net-zero energy).
• AI dự đoán ô nhiễm.
• Công nghệ lọc kháng khuẩn, kháng virus.

Tại Việt Nam, với chính sách thu hút FDI công nghệ cao, nhu cầu sẽ tăng mạnh đến 2030.

Tại sao Vertiv đáp ứng được tiêu chuẩn phòng sạch?

Phòng sạch yêu cầu kiểm soát nghiêm ngặt 3 yếu tố: Nhiệt độ, Độ ẩm và Độ sạch của không khí. Điều hòa chính xác Vertiv giải quyết xuất sắc các yếu tố này:

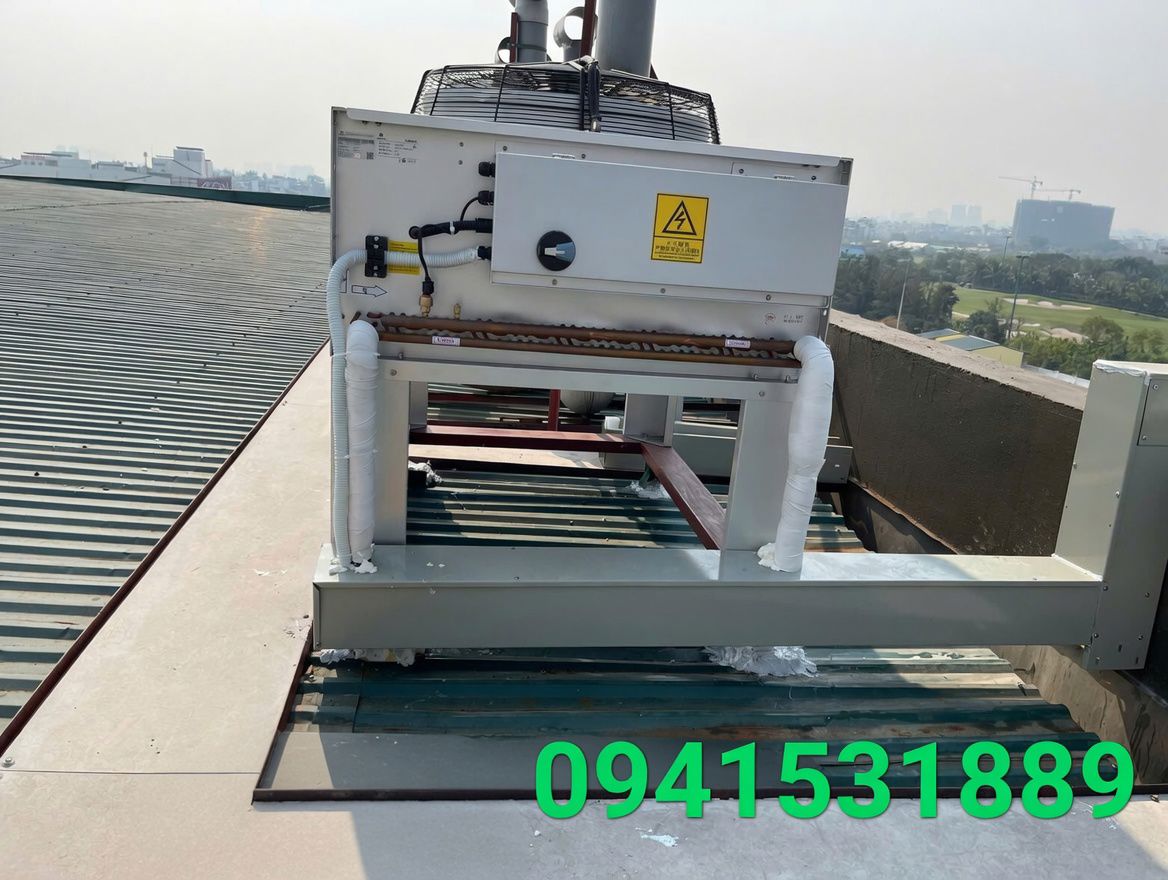

Các dòng máy Vertiv phổ biến cho ứng dụng phòng sạch

Tùy thuộc vào thiết kế hạ tầng của phòng sạch, bạn có thể lựa chọn các dòng máy sau:

Dòng Liebert PEX3 / PEX4 (Cấu hình Thổi sàn - Downflow)

Dòng Liebert HPM

Lưu ý quan trọng khi áp dụng Vertiv cho phòng sạch thương mại/dược phẩm

Nếu phòng sạch của bạn phục vụ cho ngành Dược phẩm hoặc Y tế (yêu cầu kiểm soát vi sinh và khử trùng mạnh), bạn cần lưu ý:

Nếu bạn đang làm phòng sạch cho trạm điện, phòng thiết bị mạng, phòng sản xuất linh kiện, hay phòng lab R&D, Vertiv là sự lựa chọn số 1 về độ bền bỉ 24/7/365.

Kết luận

Hệ thống điều hòa phòng sạch không chỉ là thiết bị làm mát mà là “trái tim” của môi trường sản xuất hiện đại, đảm bảo chất lượng sản phẩm và an toàn sức khỏe. Việc đầu tư đúng chuẩn mang lại lợi ích kinh tế lâu dài qua giảm lỗi, tăng năng suất và tiếp cận thị trường quốc tế.
