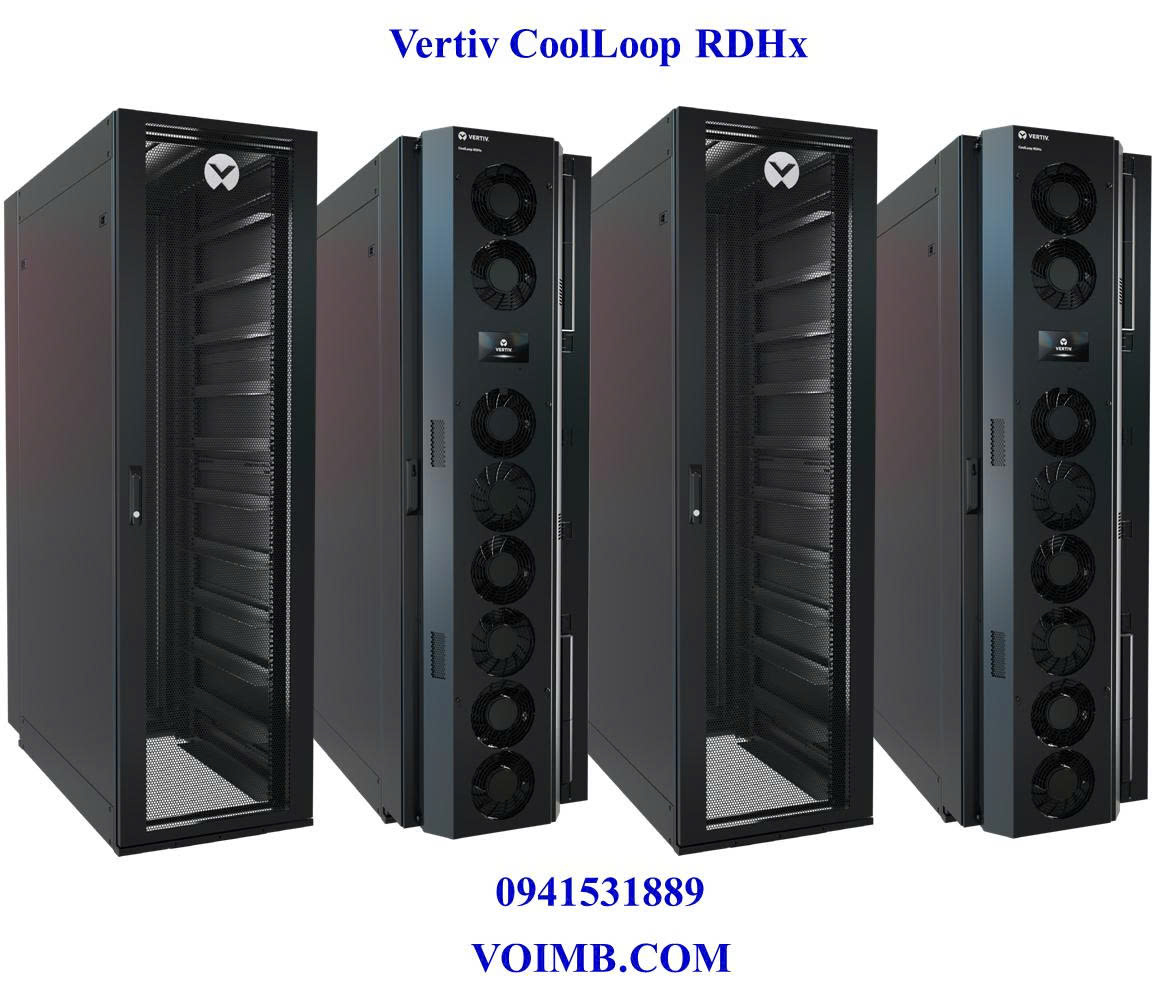

Vertiv CoolLoop RDHx

Vertiv CoolLoop RDHx là một giải pháp làm mát tủ rack hiệu suất cao, được thiết kế để xử lý lượng nhiệt lớn sinh ra từ các máy chủ và thiết bị CNTT hiện đại. Thuật ngữ RDHx là viết tắt của Rear Door Heat Exchanger, nghĩa là "Bộ trao đổi nhiệt gắn sau cánh cửa tủ rack".

Thay vì làm mát toàn bộ căn phòng, CoolLoop RDHx tập trung làm mát ngay tại nguồn sinh nhiệt. Đây là một thành phần quan trọng trong chiến lược làm mát mật độ cao của các trung tâm dữ liệu.

Vertiv CoolLoop RDHx là gì?

CoolLoop RDHx là một bộ trao đổi nhiệt hoạt động bằng chất lỏng, có hình dạng giống như cánh cửa tủ rack tiêu chuẩn, được lắp thay thế cho cửa sau của tủ rack máy chủ. Khi không khí nóng thoát ra từ phía sau của máy chủ, nó sẽ đi trực tiếp qua bộ trao đổi nhiệt của CoolLoop RDHx, nơi nhiệt được hấp thụ bởi chất lỏng làm mát (thường là nước lạnh) bên trong.

Quá trình này giúp loại bỏ nhiệt hiệu quả ngay tại điểm nóng nhất, ngăn không cho khí nóng thoát ra và trộn lẫn với không khí lạnh trong phòng.

Nguyên lý Hoạt động & Lợi ích Chính

Nguyên lý hoạt động:

1. Khí nóng từ các máy chủ bên trong tủ rack được quạt hút đẩy ra phía sau.

2. Khí nóng đi qua bộ trao đổi nhiệt của CoolLoop RDHx.

3. Chất lỏng làm mát (thường là nước lạnh từ hệ thống làm lạnh trung tâm) chảy qua các ống bên trong bộ trao đổi nhiệt, hấp thụ nhiệt từ khí nóng.

4. Khí sau khi được làm mát sẽ được tái tuần hoàn, tạo thành một vòng tuần hoàn khép kín, đảm bảo không khí xung quanh tủ rack luôn ở nhiệt độ lý tưởng.

Lợi ích:

• Làm mát mật độ cao: CoolLoop RDHx có thể xử lý lượng nhiệt lên tới 30 kW mỗi tủ rack, cho phép triển khai các máy chủ mật độ cao mà không lo quá nhiệt.

• Tăng hiệu quả năng lượng: Bằng cách hấp thụ nhiệt tại nguồn, nó giảm đáng kể nhu cầu làm mát toàn bộ căn phòng, giúp tiết kiệm năng lượng hơn nhiều so với điều hòa truyền thống.

• Tiết kiệm không gian: Vì được tích hợp trực tiếp vào tủ rack, nó không chiếm bất kỳ diện tích sàn nào trong phòng máy chủ.

• Triển khai linh hoạt: CoolLoop RDHx là giải pháp "trả tiền theo mức độ phát triển" (pay-as-you-grow), bạn chỉ cần lắp đặt tại những tủ rack cần làm mát mật độ cao, giúp tối ưu hóa chi phí đầu tư ban đầu.

Main points	Key benefits
Cooling capacity up to 85 kW	Ready for hybrid cooling: paired with a Vertiv CoolChip CDU, the ideal match for direct-to-chip liquid cooling, effectively absorbing any excess heat dissipation from air-cooled IT equipment.
Space-saving cooling system	Uses zero white space: Mounted directly on the rear of the rack, saving valuable floor space.
Rack widths of 600mm and 800mm	Room-neutral cooling: By removing the heat at the rack and delivering room temperature air from the rack, it eliminates the potential of hot spots being created by the rack, reducing the strain on the whole system.
Modular design	Flexibility: active and passive modules can be supplied separately. The active fan unit can be easily retrofitted.
State-of-the-art Vertiv Liebert iCOM controller and a modern network interface with the Unity Card for remote monitoring and control	Monitoring & Control: The active module is available with monitoring and control capabilities, further increasing the reliability, efficiency, and longevity of the system.
Complete service concept	Easy Maintenance: With few moving parts, it has very low maintenance, reducing the Total Cost of Ownership (TCO) and increasing reliability. The chilled water connections provide more flexibility during installation, allowing the unit to be installed in locations with or without a raised floor.
Full assembled solution together with the rack	Simplified deployment and integration: By coming pre-integrated, the solution reduces installation time, allows compatibility between the cooling unit and the rack, and minimizes potential errors during setup. This leads to faster commissioning, reduced labor costs, and a more efficient plug-and-play deployment, especially valuable in high-density data center environments where precision and performance are critical.
0-100% capacity modulation	Scalable cooling capacity: Each model provides high cooling availability.
Active model with highly efficient EC fans	Max energy efficiency: EC fans reduce operational costs with total energy savings potential of up to 70% over traditional cooling.
Optional A/B transfer switch	Power redundancy: for minimal downtime.
Passive unit without fans for lower heat load datacenters	Low Power Requirements: The passive unit utilizes the server’s existing fans to circulate air, delivering an energy-efficient cooling solution while minimizing overall power consumption.
Pressure independent control valve	Available flow control: It maintains a constant flow rate regardless of pressure fluctuations, which improves energy efficiency and system stability.
Patented control logic to optimize the fan speed for precise adjustment of the cooling capacity according to IT requirements	Continuous Innovation: The patented control logic adjusts fan speeds based on pressure differences for optimal cooling, with individual fan monitoring and a fail-safe mode to allow reliability. This enhances energy efficiency and improves PUE by adapting to varying thermal loads.
