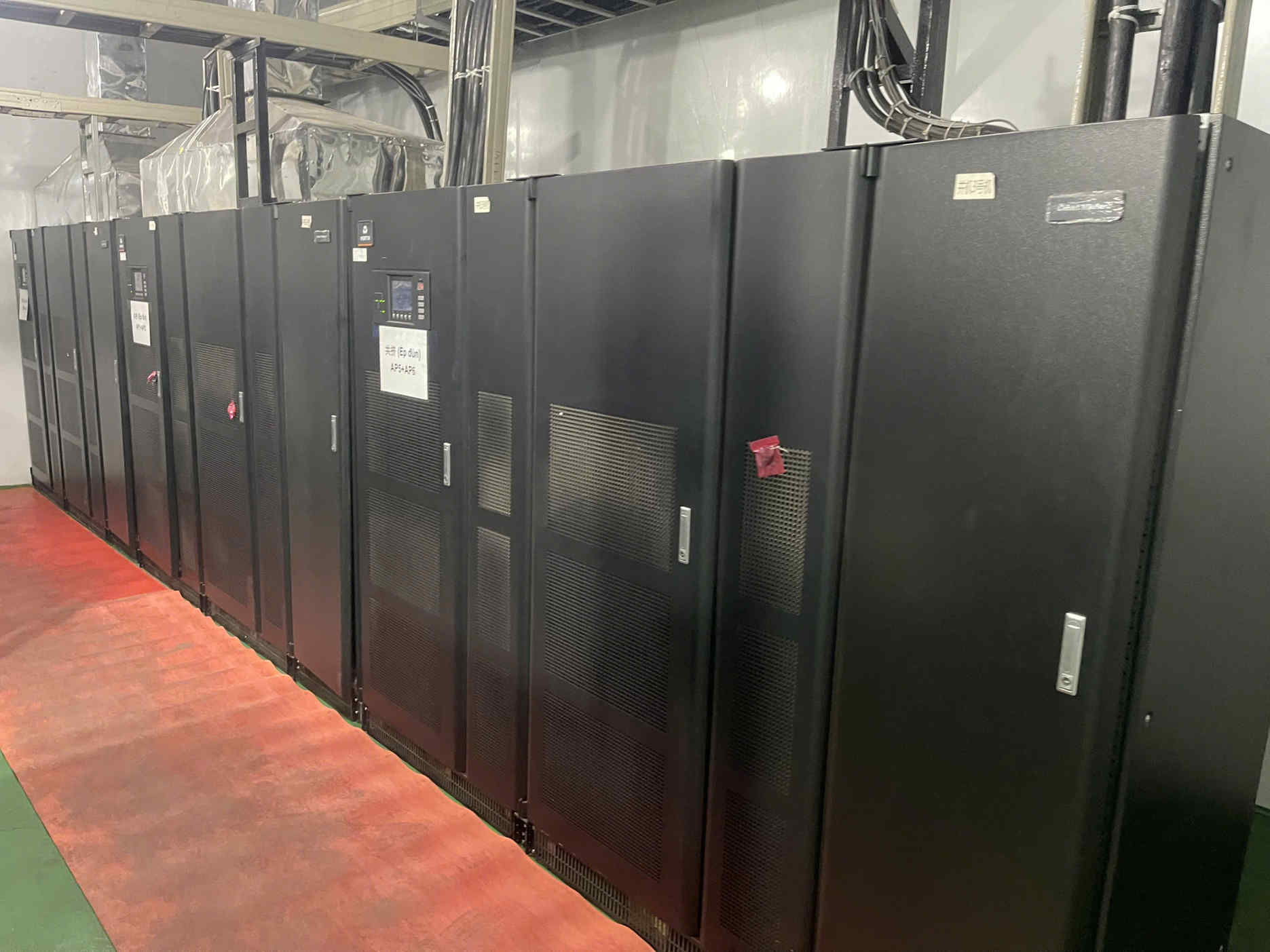

UPS Hipulse 500KVA

Bộ lưu điện Hipulse 500KVA (Liebert Hipulse-U 500kVA) là một hệ thống UPS (Uninterruptible Power Supply) công suất lớn thuộc dòng sản phẩm cao cấp của Vertiv (trước đây là Emerson Network Power). Đây là giải pháp nguồn điện dự phòng trực tuyến kép (Online Double Conversion) được thiết kế dành cho các ứng dụng đòi hỏi độ tin cậy cao nhất, như trung tâm dữ liệu, nhà máy sản xuất, bệnh viện, viễn thông và các tòa nhà thông minh. Với công suất 500kVA, model này thuộc phân khúc UPS công nghiệp lớn, hỗ trợ mở rộng song song lên đến 6 module, hiệu suất cao và khả năng chịu tải khắc nghiệt.

Bộ lưu điện Hipulse-U không chỉ bảo vệ thiết bị khỏi mất điện đột ngột, biến động điện áp, nhiễu điện từ mà còn tối ưu chi phí sở hữu dài hạn nhờ kiến trúc kỹ thuật số twin DSP (Dual Digital Signal Processor), biến tần IGBT PWM và nhiều tùy chọn tùy chỉnh.

Giới thiệu tổng quan về Liebert Hipulse-U 500KVA

Liebert Hipulse-U thuộc dòng UPS VFI-SS-111 (theo tiêu chuẩn IEC 62040-3), nghĩa là chế độ chuyển đổi kép trực tuyến liên tục, đảm bảo đầu ra luôn là sóng sin sạch 100% mà không gián đoạn dù nguồn đầu vào có vấn đề. Công suất danh định 500kVA (kW thực tế khoảng 450kW với hệ số công suất đầu ra 0.9), phù hợp cho tải lớn như server farm, máy CNC, thiết bị y tế hoặc hệ thống tự động hóa công nghiệp.

Sản phẩm nổi bật với khả năng chịu tải không cân bằng 100%, tải phi tuyến tính 100%, và hệ số đỉnh cao (crest factor). Thiết kế compact footprint (diện tích nhỏ gọn so với công suất), truy cập bảo trì từ phía trước, tích hợp bypass bảo trì và hỗ trợ cấu hình dual bus. Hiệu suất lên đến 93% ở chế độ double conversion và 98% ở ECO mode, giúp tiết kiệm điện năng đáng kể – yếu tố quan trọng tại Việt Nam nơi giá điện công nghiệp cao.

Thông số kỹ thuật chi tiết (Technical Specifications)

Dưới đây là thông số đầy đủ cho model 500kVA (thuộc nhóm 80-500kVA với rectifier 12 xung để giảm hài đầu vào). Thông số chung áp dụng cho toàn series nhưng được tối ưu cho công suất lớn.

Thông số đầu vào (Input):

• Điện áp danh định: 380/400/415 Vac, 4 dây + ground.
• Dải điện áp chịu được: 323 – 478 Vac (tương đương +20%/-15% so với danh định, hoặc rộng hơn ở một số tài liệu là 290-498 Vac). Điều này cho phép UPS hoạt động trực tiếp từ lưới mà không chuyển sang pin, kéo dài tuổi thọ acquy.
• Tần số danh định: 50/60 Hz.
• Dải tần số: 45 – 65 Hz (rất rộng, phù hợp với máy phát diesel biến động).
• Hệ số công suất đầu vào (với bộ lọc tùy chọn): 0.88 – 0.97.
• Hài dòng điện (THDi) với lọc: 3 – 10% (có thể giảm xuống <5% với Active Filter tùy chọn).
• Bộ chỉnh lưu: 12 xung (12P) cho 500kVA để giảm thiểu hài và tương thích tốt với máy phát.

Thông số đầu ra (Output):

• Điện áp danh định: 380/400/415 Vac, 4 dây + ground.
• Hệ số công suất đầu ra: 0.9 (cung cấp nhiều công suất thực hơn so với UPS truyền thống PF 0.8).
• Ổn định điện áp: ±1% (steady state), ±5% (transient).
• Thời gian phục hồi transient: 20 ms (tối đa).
• Ổn định tần số: ±0.1% (đồng bộ nội bộ), ±6% (đồng bộ bypass).
• Độ méo hài (THD): <1% với tải tuyến tính; <5% với 100% tải phi tuyến tính.
• Khả năng chịu tải không cân bằng: 100%.
• Hệ số công suất tải: 0.5 lagging đến 0.9 leading (không giảm công suất kW).
• Sai lệch góc pha: ±1° (tải cân bằng hoặc không cân bằng 100%).

Khả năng quá tải (Overload Capability):

• 101 – 110%: 60 phút.
• 111 – 125%: 10 phút.
• 126 – 150%: 1 phút.
• Bypass tĩnh chịu quá tải cực cao: 14 lần trong 10 ms, 10 lần trong 100 ms. Đây là điểm mạnh giúp UPS chịu được dòng khởi động lớn từ motor hoặc máy tính.

Hiệu suất và chế độ hoạt động:

• Double Conversion: lên đến 93%.
• ECO Mode: lên đến 98% (chuyển sang bypass khi lưới ổn định).
• Công nghệ SVPWM (Space Vector PWM) trên IGBT giúp chuyển mạch nhanh, giảm nhiệt và tăng độ tin cậy.

Kích thước và trọng lượng (Dimensions & Weight cho 500kVA):

• Chiều sâu (Depth): 855 mm.
• Chiều rộng (Width): 2640 mm.
• Chiều cao (Height): 1900 mm.
• Trọng lượng: khoảng 2900 kg (không bao gồm acquy). Thiết kế compact, dễ lắp đặt trong phòng máy.

Quản lý acquy (Battery Management):

• Kiểm tra acquy tự động.
• Thiết lập EOD (End of Discharge) tại chỗ.
• Thời gian boost charge: chọn 15 mức (mỗi mức +1 giờ).
• Bảo vệ phóng điện sâu, sạc bù nhiệt độ (tùy chọn).
• Hỗ trợ acquy VRLA hoặc Lithium-ion (tùy cấu hình). Không có acquy tích hợp sẵn (external battery cabinet).

Tiêu chuẩn và bảo vệ:

• An toàn: IEC 62040-1.
• EMC: IEC 62040-2.
• Phân loại: VFI-SS-111.
• Bảo vệ sét cấp D (tùy chọn), chống back-feed, biến tần chống ngắn mạch, 3 nguồn phụ trợ (trên 200kVA).
• Giao thức: Modbus/Jbus, SNMP, dry contacts, 2 Intellislots.

Tùy chọn nâng cao:

• Bộ lọc hài đầu vào (giảm THDi <5%).
• Isolation Transformer.
• Load Bus Synchronization (LBS).
• STS2/LTS cho dual bus.
• IP cao hơn IP20 cho môi trường khắc nghiệt.
• Top cable entry.
• Parallel 1+N hoặc hot-standby.

Đặc điểm nổi bật và công nghệ cốt lõi

Liebert Hipulse-U 500KVA sử dụng twin DSP điều khiển hoàn toàn kỹ thuật số, giúp chẩn đoán lỗi nhanh và tự bảo vệ. Công nghệ Online Double Conversion nghĩa là rectifier chuyển AC-DC liên tục, inverter DC-AC cung cấp nguồn sạch, acquy chỉ kích hoạt khi mất lưới – thời gian chuyển mạch 0 ms.

Khả năng xử lý tải đa dạng: chịu crest factor cao (từ máy tính, đèn LED), tải phi tuyến tính 100% (từ biến tần drive), không cân bằng 100% (một pha đầy tải). Điều này vượt trội so với UPS offline hoặc line-interactive.

ECO Mode tiết kiệm điện bằng cách chuyển bypass khi lưới sạch, nhưng vẫn giám sát sẵn sàng chuyển về double conversion trong <10 ms. Dual mains input cho phép kết nối 2 nguồn độc lập (lưới + máy phát). Power walk-in giúp máy phát chịu tải dần, tránh sốc.

Bảo trì dễ dàng: truy cập phía trước, bypass nội bộ, không cần load bank để test. Hỗ trợ parallel lên 6 unit mà không cần centralized switch, tăng tính sẵn sàng (availability) lên 99.9999%.

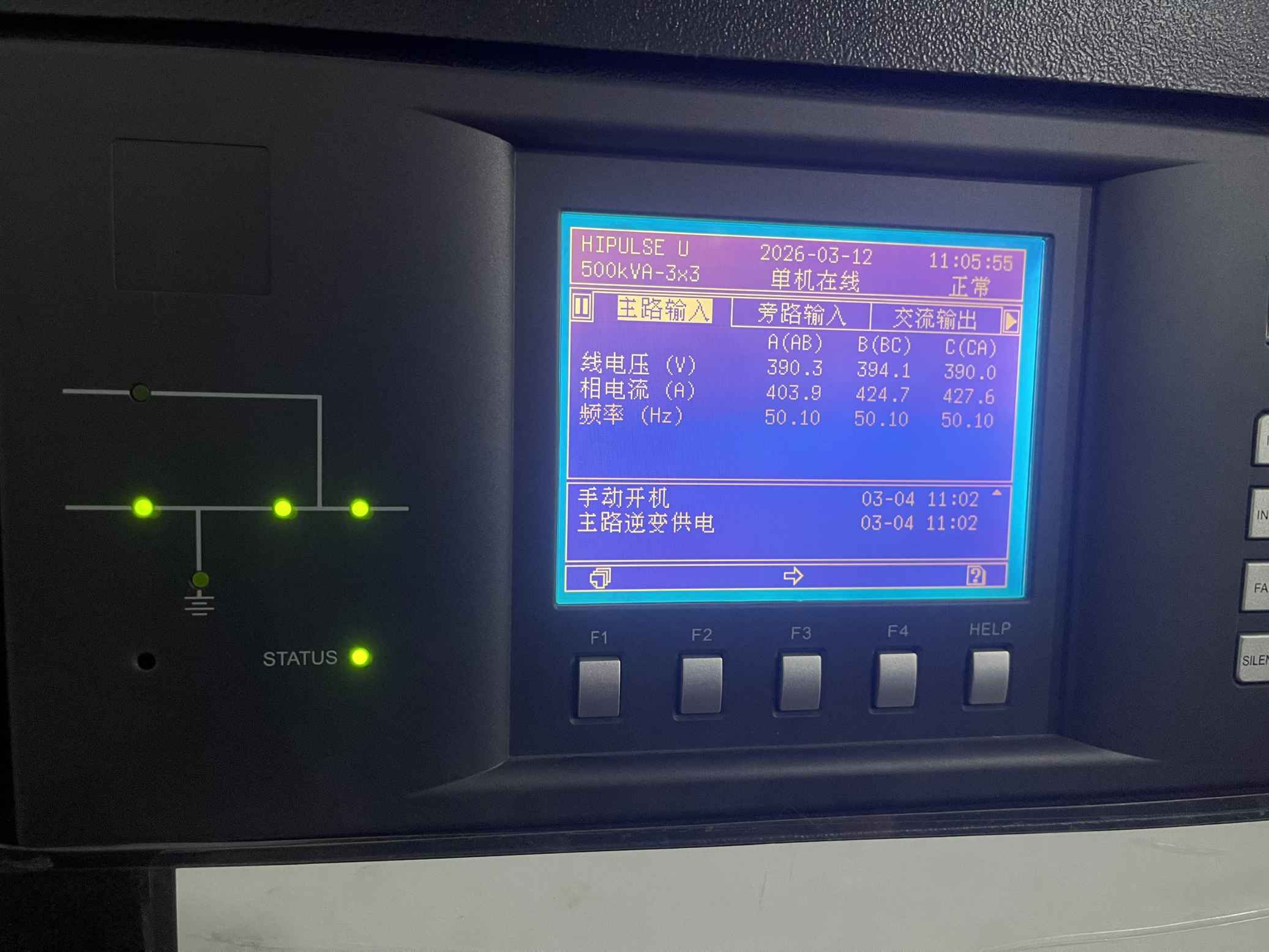

Giao tiếp thông minh: màn hình LCD lớn, SNMP cho giám sát web, tương thích BMS (Building Management System), phần mềm shutdown tự động cho server.

So với các UPS cùng phân khúc, Hipulse-U nổi bật ở chi phí sở hữu thấp (TCO) nhờ hiệu suất cao, tuổi thọ acquy dài và khả năng mở rộng mà không thay thiết bị nội bộ.

Ứng dụng thực tế của Hipulse 500KVA tại Việt Nam và thế giới

Với công suất 500kVA, model này được ứng dụng rộng rãi trong các lĩnh vực đòi hỏi nguồn điện “zero downtime”. Dưới đây là phân tích chi tiết:

Trung tâm dữ liệu và CNTT (Data Centers, ISP, Cloud): Hipulse-U bảo vệ server, storage, switch mạng. Ở Việt Nam, các IDC lớn tại Hà Nội, TP.HCM và Hải Phòng (như FPT, Viettel) sử dụng UPS 500kVA để duy trì Tier 3/4. Ứng dụng: kết nối song song 1+N, LBS cho dual bus, tránh mất dữ liệu khi mất điện lưới. Hài thấp giúp giảm nóng máy phát dự phòng. Lợi ích: uptime 99.999%, tiết kiệm điện 5-7% so với UPS cũ.

Viễn thông (Telecom – 3G/4G/5G, MSC/BSC): Các trạm BTS, trung tâm chuyển mạch của Viettel, VNPT, Mobifone cần nguồn sạch liên tục. Hipulse chịu tải rectifier lớn từ thiết bị 5G. Ở khu vực ven biển Hải Phòng (nơi có nhiều trạm), UPS chống sét cấp D và dải điện áp rộng rất phù hợp. Ứng dụng: hot-standby, parallel để mở rộng khi lưu lượng tăng.

Tự động hóa công nghiệp (Factory Automation, Hải Phòng & khu công nghiệp): Nhà máy sản xuất ô tô, điện tử, thép (như ở VSIP Hải Phòng) dùng Hipulse cho PLC, robot, máy CNC, drive motor. Khả năng chịu crest factor cao và overload mạnh giúp khởi động motor mà không sụt áp. Kết hợp máy phát diesel: power walk-in tránh shutdown. Ứng dụng thực tế: bảo vệ dây chuyền lắp ráp, tránh thiệt hại hàng triệu USD/giây dừng máy.

Ngân hàng, Tài chính, Chứng khoán: Hệ thống core banking, ATM, sàn giao dịch (HOSE, HNX) yêu cầu nguồn sạch 24/7. Hipulse hỗ trợ SNMP tích hợp với hệ thống giám sát trung tâm. Ở Việt Nam, các ngân hàng lớn dùng series này cho data center tài chính. Lợi ích: bảo vệ dữ liệu giao dịch, chống mất điện do bão lũ miền Bắc.

Y tế và Chẩn đoán (Bệnh viện, MRI, CT Scan): Bệnh viện lớn như Việt Đức, Bạch Mai hoặc khu vực Hải Phòng dùng cho thiết bị hình ảnh (Magneto Resonance, Cath Lab). UPS cung cấp nguồn sin sạch, không nhiễu, tránh lỗi chẩn đoán. Overload capability chịu dòng khởi động máy CT.

Tự động hóa tòa nhà và Giao thông: Sân bay (Nội Bài, Cát Bi), đường sắt, kiểm soát truy cập, camera an ninh, báo cháy. Dual bus với STS2 đảm bảo chuyển nguồn không gián đoạn.

Khác: Phát thanh, vệ tinh, BPO/KPO, nhà máy phần mềm. Ở Việt Nam năm 2025, với nhu cầu điện công nghiệp tăng, Hipulse 500KVA giúp doanh nghiệp giảm TCO 15-20% nhờ hiệu suất và bảo trì dễ.

Ứng dụng thực tế điển hình: Một nhà máy tại Hải Phòng lắp Hipulse 500kVA song song 2 unit + acquy 30 phút, kết hợp máy phát 800kVA. Hệ thống đã vượt qua nhiều lần mất điện lưới mà không dừng sản xuất.

Lắp đặt, bảo trì và lưu ý sử dụng

Lắp đặt: cần phòng máy riêng, thông gió tốt (nhiệt độ 0-40°C), sàn chịu lực 2900kg. Cáp đầu vào/output tính theo dòng định mức (khoảng 720A ở 400V). Khuyến nghị dùng acquy VRLA 12V, cấu hình 240-384 cell tùy thời gian dự phòng.

Bảo trì: tự động test acquy hàng tháng, kiểm tra 6 tháng/lần bởi kỹ thuật viên Vertiv. Front access giảm thời gian downtime. Phần mềm giám sát từ xa qua SNMP.

Lưu ý tại Việt Nam: chọn bộ lọc hài nếu gần nhà máy khác; kiểm tra tương thích máy phát; tuân thủ IEC 62040 và quy định điện lực Việt Nam.

Lợi ích kinh tế và môi trường

Tiết kiệm điện: 98% ECO mode giảm hóa đơn hàng trăm triệu VND/năm cho tải 500kVA. Tuổi thọ acquy dài hơn nhờ quản lý thông minh. Giảm carbon footprint nhờ hiệu suất cao. Đầu tư dài hạn: bảo hành 2-3 năm, mở rộng dễ dàng.

Kết luận

Bộ lưu điện Hipulse 500KVA của Vertiv là lựa chọn tối ưu cho doanh nghiệp Việt Nam cần nguồn điện dự phòng công suất lớn, đáng tin cậy và tiết kiệm. Với thông số kỹ thuật vượt trội (dải điện áp rộng, overload mạnh, hiệu suất cao) và đa dạng ứng dụng (từ data center đến nhà máy), sản phẩm không chỉ bảo vệ đầu tư mà còn mang lại lợi thế cạnh tranh.
