UPS APM 160kMk15FN02
Hotline: 0941531889
UPS APM 160kMk15FN02 là một mẫu UPS modular thuộc dòng Vertiv Liebert APM160 series (trước đây là Emerson), công suất lên đến 160kVA/160kW. Mã "160kMk15FN02" thường chỉ khung (frame) 160kVA kết hợp các module công suất 15kW/kVA (Mk15), với các biến thể cấu hình (FN02 có thể là mã tùy chọn cụ thể về phân phối, bypass hoặc tính năng). Đây là giải pháp UPS online double-conversion, transformer-free, thiết kế modular linh hoạt, tích hợp ba trong một (input distribution + UPS + output distribution).
Giới thiệu tổng quan về sản phẩm
Vertiv Liebert APM160 là thế hệ UPS modular cao cấp dành cho data center, edge computing, và các ứng dụng critical load. Nó hỗ trợ mở rộng từ 40kVA đến 160kVA trong cùng một cabinet, sử dụng công nghệ FlexPower cho phép hot-swap module mà không gián đoạn. Hiệu suất cao lên đến 96.7% ở chế độ double conversion và 99% ở ECO mode.
Ưu điểm nổi bật:
Tích hợp ba trong một: Tiết kiệm 67% diện tích sàn so với giải pháp truyền thống.Scalability: Thêm module dễ dàng theo nhu cầu tăng trưởng.
High density: Công suất cao trong footprint nhỏ (600×1100×2000 mm).
Reliability: N+1 hoặc N+X redundancy, MTTR thấp.
Thông số kỹ thuật chi tiết UPS APM 160kMk15FN02
Thông số chung (System Level)
Công suất: 40 / 80 / 120 / 160 kVA/kW (power factor = 1).Kích thước (W×D×H): 600 × 1100 × 2000 mm.
Trọng lượng: Khoảng 360kg (40kVA) → 450kg (160kVA).
Màu sắc: Thường đen tiêu chuẩn.
Tiêu chuẩn: IEC62040-1, IEC62040-2, IEC62040-3, IEC60950-1.
Input (Bộ chỉnh lưu - Rectifier)
Điện áp danh định: 380/400/415 Vac, 3-phase + N + PE (4-wire).Dải điện áp: 228V ~ 476V (-25% ~ +25%), full load.
Tần số: 50/60 Hz.
Dải tần số: 40 ~ 70 Hz.
Power Factor: > 0.99 (full load).
THDi (Total Harmonic Distortion current): < 3%.
Walk-in time: Có thể cấu hình (thường 1-60 giây để tránh surge).
Output (Bộ nghịch lưu - Inverter)
Điện áp đầu ra: 380/400/415 Vac, 3-phase + N + PE.Power Factor: 1.0 (unity).
Độ chính xác điện áp: ±1%.
Tần số: 50/60 Hz ±0.1% (free running), sync với input ±3Hz.
Waveform: Pure Sine Wave.
THDv: < 1% (linear load), < 5% (non-linear).
- 110% trong 1 giờ.
- 125% trong 10 phút.
- 150% trong 1 phút.
150% chuyển bypass nhanh.
Bypass
- Điện áp: 380/400/415 Vac, 3-phase + N.
- Dải điện áp: -40% ~ +20% (có thể điều chỉnh).
- Overload: 135% liên tục, 170% ngắn hạn.
Hiệu suất (Efficiency)
- Double conversion: Up to 96.7%.
- ECO mode: Up to 99%.
- Hiệu suất phẳng: Duy trì cao ngay cả ở tải 30-100%.
DC Bus & Battery
- Số cell pin 12V: Tiêu chuẩn 32 cell (có thể cấu hình).
- Điện áp DC: Thường 384Vdc (32×12V).
- Battery type: VRLA, Lithium-ion (tùy chọn), hoặc external battery cabinet.
- Tích hợp autonomy: Có thể có internal battery cho runtime ngắn (ví dụ 10-30 phút tùy công suất).
- Charging: Intelligent battery management, temperature compensation, equalize charge.
Môi trường vận hành
- Nhiệt độ: 0 ~ 40°C (full load), lên đến 50°C derating.
- Độ ẩm: 5 ~ 95% (không ngưng tụ).
- Độ cao: ≤ 1500m (derating trên 1500m).
- Tiếng ồn: ≤ 60 dB (ở 1m).
- Bảo vệ: IP20 (có thể nâng cấp).
Phân phối điện tích hợp (Three-in-one)
- Input distribution: ATS 400A/4P, breaker tùy chọn.
- Output distribution: Nhiều branch (ví dụ 32A/1P ×48).
- Monitoring: Voltage, current, power, PF, harmonics, energy consumption.
Giao tiếp & Quản lý

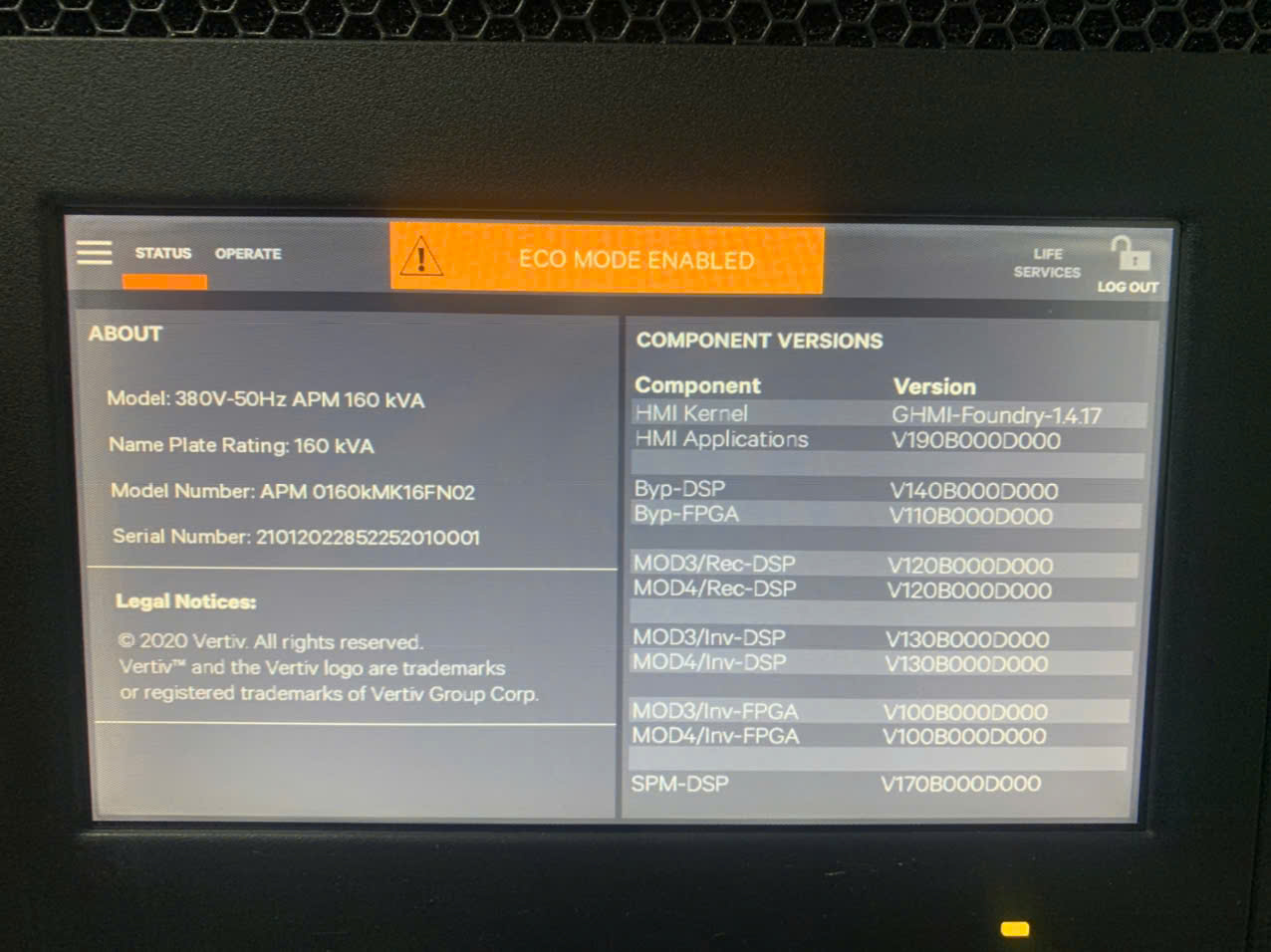

- LCD: Màn hình đồ họa lớn, multilingual.
- Ports: RS485, SNMP, dry contact, USB, optional Modbus, BACnet.
- Software: Vertiv Power Insight, LIFE Services (remote monitoring 24/7).
- Parallel: Lên đến nhiều unit (total capacity lớn).
An toàn & EMC
- Safety: IEC60950-1, IEC62040-1.
- EMC: IEC62040-2.
- RoHS, CE, v.v.
Cấu trúc và thiết kế
UPS APM160 sử dụng module 15kW/kVA (có thể có module 30kW ở một số phiên bản). Mỗi module có DSP độc lập, hot-swappable. Khung 160kVA chứa nhiều slot module + phân phối + bypass.
Ưu điểm thiết kế:
- Transformer-free → Nhẹ hơn, hiệu suất cao hơn.
- Independent module control → Không single point of failure.
- Front access → Dễ bảo trì.
- Busbar parallel → Current sharing tốt hơn.
Ứng dụng chính UPS APM 160kMk15FN02
UPS APM 160kMk15FN02 phù hợp cho các hệ thống yêu cầu tính sẵn sàng cao (Tier III/IV data center).
- Data Center & Colocation: Bảo vệ server, storage, networking. Scalability giúp mở rộng mà không downtime.
- Edge Computing: Tích hợp input/output distribution lý tưởng cho site nhỏ, remote.
- Y tế: Bệnh viện, phòng mổ, thiết bị chẩn đoán (MRI, CT) – zero interruption.
- Công nghiệp & Sản xuất: PLC, automation lines, robotics.
- Tài chính: Ngân hàng, trading floor, data processing.
- Viễn thông: Base station, core network.
- Chính phủ & Giáo dục: Server room, research lab.
- Năng lượng: Control system cho renewable plants.
Lợi ích ứng dụng:
- Giảm TCO (Total Cost of Ownership) nhờ hiệu suất cao, bảo trì dễ.
- Redundancy cao → Availability >99.999%.
- Green IT: Hiệu suất cao giảm điện năng tiêu thụ và nhiệt.
So sánh với các UPS khác
- Vs Traditional monolithic UPS: Modular linh hoạt hơn, MTTR thấp hơn (thay module nhanh).
- Vs Schneider Galaxy VM / Eaton 93PM: APM nổi bật ở tính tích hợp 3-in-1 và flat efficiency curve.
- Vs Smaller modular (như 30-90kVA): Phù hợp scale lớn hơn trong single cabinet.
Hướng dẫn lắp đặt & Vận hành
- Không gian: Cần front & rear clearance 800-1000mm.
- Cabling: Input/output separate partitions để an toàn.
- Battery: Khuyến nghị external cabinet cho runtime dài.
- Startup: Nên có Vertiv certified engineer.
- Bảo trì: Kiểm tra định kỳ 6-12 tháng, thay fan/filter, monitor battery health.
Tính năng nâng cao
- LIFE Services: Predictive maintenance qua cloud.
- ECO Mode: Chuyển sang bypass khi nguồn ổn định.
- Battery Management: Extend battery life 20-30%.
- Parallel & Load Bus Sync (LBS): Hỗ trợ multi-UPS redundancy.
Lưu ý khi sử dụng
- Chọn battery phù hợp (lead-acid hoặc Li-ion).
- Derating ở nhiệt độ cao hoặc altitude.
- Cấu hình phần mềm monitoring sớm.
- Tuân thủ local electrical codes.
Các ưu điểm vượt trội của dòng UPS APM 160kW
Thiết kế Mô-đun Linh Hoạt (Modular Design)
Khả năng mở rộng "nóng" (Scalability): Công suất 160kW thường được cấu thành từ các mô-đun công suất nhỏ hơn (ví dụ: mô-đun 30kW hoặc 40kW). Bạn có thể bắt đầu với công suất thấp và gắn thêm mô-đun khi nhu cầu tải tăng lên mà không cần tắt nguồn hệ thống.Bảo trì dễ dàng (Hot-swappability): Khi một mô-đun gặp sự cố, kỹ thuật viên có thể rút ra và thay thế mô-đun mới ngay khi UPS vẫn đang hoạt động (Hot-swap), đảm bảo thời gian uptime 100% cho thiết bị của bạn.
Hiệu Suất Năng Lượng Cực Cao
Hiệu suất chế độ Online kép: Dòng APM đạt hiệu suất lên tới 96% - 96.5% ở chế độ chuyển đổi kép trực tuyến (Double Conversion), giúp giảm thiểu tối đa hao phí điện năng thành nhiệt năng.Chế độ ECO Mode: Khi chất lượng lưới điện ổn định, UPS có thể chuyển sang chế độ tiết kiệm năng lượng với hiệu suất đạt tới 99%.
Hệ số công suất bằng 1 (PF = 1.0): Công suất thực tính bằng kW bằng đúng công suất biểu kiến kVA (160kW = 160kVA). Điều này có nghĩa là UPS cung cấp nhiều năng lượng thực tế hơn cho các thiết bị CNTT hiện đại mà không bị lãng phí công suất.
Độ Tin Cậy & Cấu Hình Dự Phòng Cao
Dự phòng nội bộ ($N+X$): Bạn có thể cấu hình dư thêm 1 hoặc 2 mô-đun công suất. Nếu một mô-đun bị lỗi, các mô-đun còn lại sẽ tự động gánh tải mà không làm gián đoạn hệ thống.Hệ thống điều khiển độc lập: Mỗi mô-đun đều tích hợp bộ xử lý DSP độc lập, tránh được rủi ro "lỗi điểm đơn duy nhất" (Single Point of Failure) cho toàn bộ hệ thống điều khiển.
Tối Ưu Hóa Diện Tích (Footprint)
Thiết kế dạng tủ rack tiêu chuẩn giúp tiết kiệm diện tích sàn tối đa trong phòng máy/Data Center. Mật độ công suất cao giúp bạn có nhiều không gian hơn cho các thiết bị mạng và máy chủ khác.Quản Lý Pin và Giám Sát Thông Minh
Hệ thống quản lý pin thông minh (BCM): Giúp kéo dài tuổi thọ của ắc quy, tự động kiểm tra và dự đoán thời gian hư hỏng của bình để bạn có kế hoạch thay thế trước.Màn hình cảm ứng trực quan: Giao diện hiển thị rõ ràng các thông số dòng điện, công suất tải, trạng thái pin và lịch sử cảnh báo, hỗ trợ kết nối từ xa qua mạng (SNMP, Modbus).
Ưu điểm lớn nhất của dòng UPS APM 160kW là sự linh hoạt (thay thế/mở rộng nóng) và hiệu suất cao giúp tiết kiệm tiền điện. Đây là "trợ thủ" đắc lực cho các phòng server doanh nghiệp, trung tâm dữ liệu vừa và nhỏ hoặc các thiết bị y tế, công nghiệp đòi hỏi nguồn điện sạch 24/7.
Kết luận: UPS APM 160kMk15FN02 là giải pháp hiện đại, đáng tin cậy cho hạ tầng critical. Với thiết kế modular, hiệu suất cao và tích hợp thông minh, nó giúp doanh nghiệp tối ưu chi phí vận hành đồng thời đảm bảo uptime tối đa. Để có báo giá hoặc cấu hình cụ thể, nên liên hệ đại diện Vertiv chính hãng.
