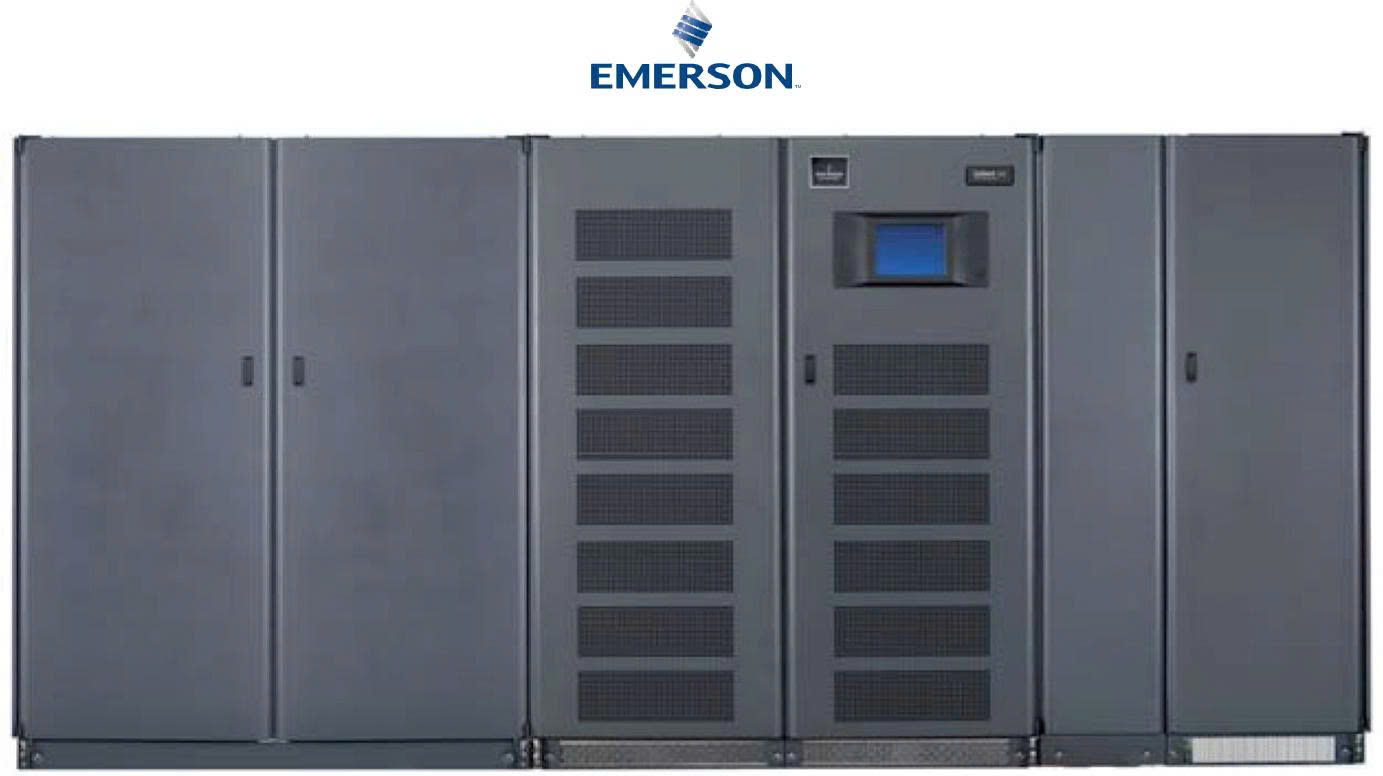

Liebert NXL 500kVA - 800kVA

Liebert NXL UPS là một dòng bộ lưu điện (UPS) công suất lớn, thuộc thương hiệu Vertiv, được thiết kế chuyên biệt để bảo vệ nguồn điện cho các ứng dụng quan trọng, nơi mà sự ổn định và liên tục là ưu tiên hàng đầu. Khác với các dòng UPS mô-đun, Liebert NXL là một hệ thống đơn khối (monolithic), có thể hoạt động độc lập hoặc kết nối song song để tăng công suất hoặc độ dự phòng.

Tổng quan về Bộ lưu điện Liebert NXL

Liebert NXL là một hệ thống UPS ba pha, hoạt động dựa trên công nghệ chuyển đổi kép trực tuyến (true online double-conversion). Công nghệ này đảm bảo rằng tải luôn được cấp nguồn bởi biến tần của UPS, tách biệt hoàn toàn khỏi mọi sự cố của nguồn điện lưới như mất điện, sụt áp, tăng áp, nhiễu và méo sóng hài.

Thiết kế đơn khối của Liebert NXL nhấn mạnh vào sự chắc chắn và độ tin cậy tuyệt đối, làm cho nó trở thành một lựa chọn đáng tin cậy cho các môi trường công nghiệp và trung tâm dữ liệu.

Các Đặc điểm Kỹ thuật và Công nghệ Chính

• Công suất: Dòng Liebert NXL cung cấp dải công suất rộng, điển hình từ 250 kVA đến 1100 kVA, đáp ứng nhu cầu của các hạ tầng điện toán và công nghiệp quy mô lớn.

• Công nghệ: Sử dụng công nghệ chuyển đổi kép trực tuyến với thiết kế có biến áp (transformer-based), giúp cung cấp sự cách ly điện mạnh mẽ giữa nguồn vào và nguồn ra, tăng cường khả năng chống nhiễu và bảo vệ tải.

• Hiệu suất: Đạt hiệu suất cao trong chế độ chuyển đổi kép, giúp giảm thiểu tổn hao năng lượng và chi phí vận hành.

• Hệ số công suất đầu ra: Thường đạt hệ số công suất đầu ra là 0.9, cung cấp công suất thực tế lớn cho các thiết bị.

• Độ tin cậy cao: Được biết đến là một "cỗ máy làm việc" bền bỉ, Liebert NXL có tuổi thọ cao và khả năng hoạt động liên tục 24/7 trong nhiều năm.

• Khả năng dự phòng: Có thể kết nối nhiều thiết bị Liebert NXL song song để tạo ra cấu hình dự phòng N+1 hoặc tăng tổng công suất, đảm bảo tính sẵn sàng của hệ thống.

High Availability

Availability is a primary consideration in any UPS selection.

Liebert NXL is inherently reliable:

-    Liebert ActiveStar® Digital Signal Processor (DSP) controls

- no potentiometers

-    Redundant fans & system power supplies to ensure maximum availability

-    Built-in zig-zag transformer to ensure high fault current handling capability increasing availability

-    Provide superior handling of present and future leading power factor loads

-    High fault current capability

-    Color touch screen controls improve user interface and reduce risk of human error

-    Excellent dynamic performance

-    Generator and utility friendly with low current distortion

Lowest Total Cost of Ownership

Liebert NXL addresses ownership costs with intelligent design and operating efficiency:

-    Front access for installation and service

-    Compact cabinets require less floorspace

-    Standard Top and Bottom cable entry

-    Inter-cabinet cabling requires less hard wiring

-    Built-in battery cabinet breaker isolates string for ease of

-    High efficiency

-   Intelligent Paralleling optimizes UPS performance thus improving system efficiency

Thông số kỹ thuật UPS Liebert NXL

Model Name		Liebert NXL
Nominal Power Rating at 0.9 PF Load	kVA	500	600	800
Input Parameters
Input Voltage to Rectifier	Vac	380 / 400 / 415 3-phpase , 3-wires plus ground
Permissible Input Rectifier Voltage Range	Vac	380V system: 291 (-23%) to 438 (+15%) 400V system: 300 (-25%) to 460 (+15%) 415V system: 310 (-25%) to 477 (+15%)
Input Voltage to Bypass	Vac	380 / 400 / 415 3-phase, 4-wire plus ground
Input Frequency	Hz	50 or 60
Permissible Input Frequency Range	Hz	45 to 66
Input THDi at nominal voltage at full load	%	up to 3%(1)
Input Power Factor at nominal voltage	-	up to 0.98%(1)
Flexi Power Walk-In	sec	3 to 30 (selectable) in 1 sec. Increments
Battery & DC Parameters
Battery Type		VRLA (Valve Regulated Lead Acid) or Wet or NiCD
Float Voltage	Vdc / Cell	2.15 - 2.3
End Of Discharge (EOD)	Vdc / Cell	Selectable from 1.60 to 1.88 (for VRLA / Wet Cells)
Equalize Charge	Vdc / Cell	2.30(adjustable in 0.01 volt increments from 2.3-2.45 V/cell)
DC Ripple Voltage in float & Const V Ch.mode	%	<1 (RMS value)
Output Parameters
Inverter Type		IGBT-based Sine-Sine PWM Controlled
Output Power	kW	450	540	720
Output Voltage	Vac	380 / 400 / 415 3-phase, 4-wires plus ground
Output Voltage Regulation (loss & return of utility)	%	< % 1 (3-phase RMS average)
Output voltage Regulation (100% unbal. Load)		< % 2 (3-phase RMS average)
Output Frequency	Hz	50 or 60
Output Frequency Regulation	%	+/- 0.1
Voltage Displacement	o el	120 deg +/- 1 deg electrical (with 100% unbalanced load)
Output THDu at nominal voltage	%	<2%
Output THDu at nominal voltage on Non Linear load as per EN 62040-3	%	2.5% (max)
Capability to handle High Crest Factor Load as per IEC 62040-3		3:1
Capability to handle Step Load	%	0-100 or 100-0
Transient Recovery	msec	20 (recovery to 95% of the voltage level)
Leading Power Factor handing capability		Up to 0.8 Leading (1)
Overload
Inverter	% FL	110% for 60 minutes 125% for 10 minutes 150% for 1 minute
Bypass	% FL	1150% for 10 ms 1050% for 20 ms 775% for 100 ms 460% for 5 secs

Ứng dụng Phù hợp

Nhờ vào công suất lớn, độ tin cậy và khả năng bảo vệ vượt trội, Liebert NXL được ứng dụng rộng rãi trong các lĩnh vực sau:

• Trung tâm dữ liệu và Phòng máy chủ lớn: Cung cấp nguồn điện ổn định cho hàng trăm hoặc hàng nghìn máy chủ và thiết bị mạng.

• Bệnh viện và Cơ sở y tế: Đảm bảo nguồn điện liên tục cho các thiết bị y tế quan trọng như máy chụp CT, MRI, và các hệ thống hỗ trợ sự sống.

• Ngành công nghiệp và Sản xuất: Bảo vệ các hệ thống điều khiển tự động hóa, dây chuyền sản xuất và thiết bị quan trọng khác khỏi sự cố điện.

• Ngành viễn thông: Cung cấp nguồn dự phòng cho các tổng đài, trạm viễn thông và các thiết bị truyền dẫn tín hiệu.
