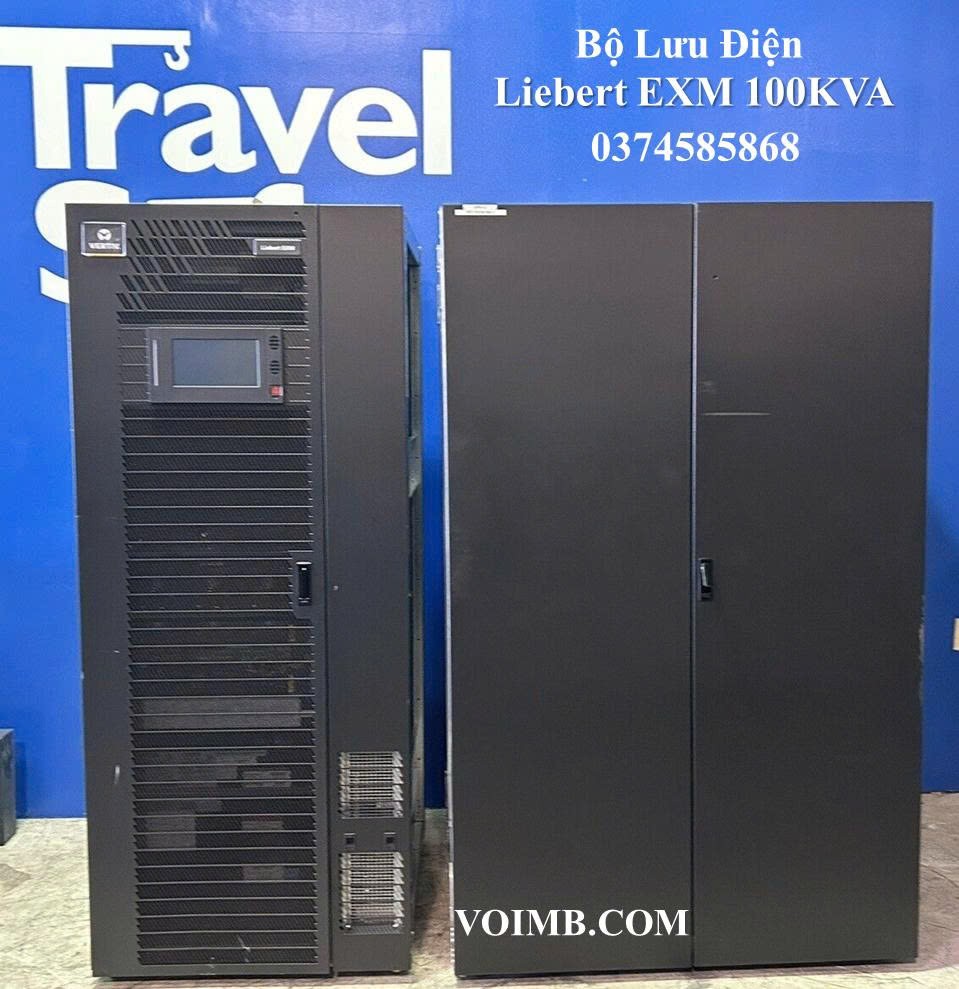

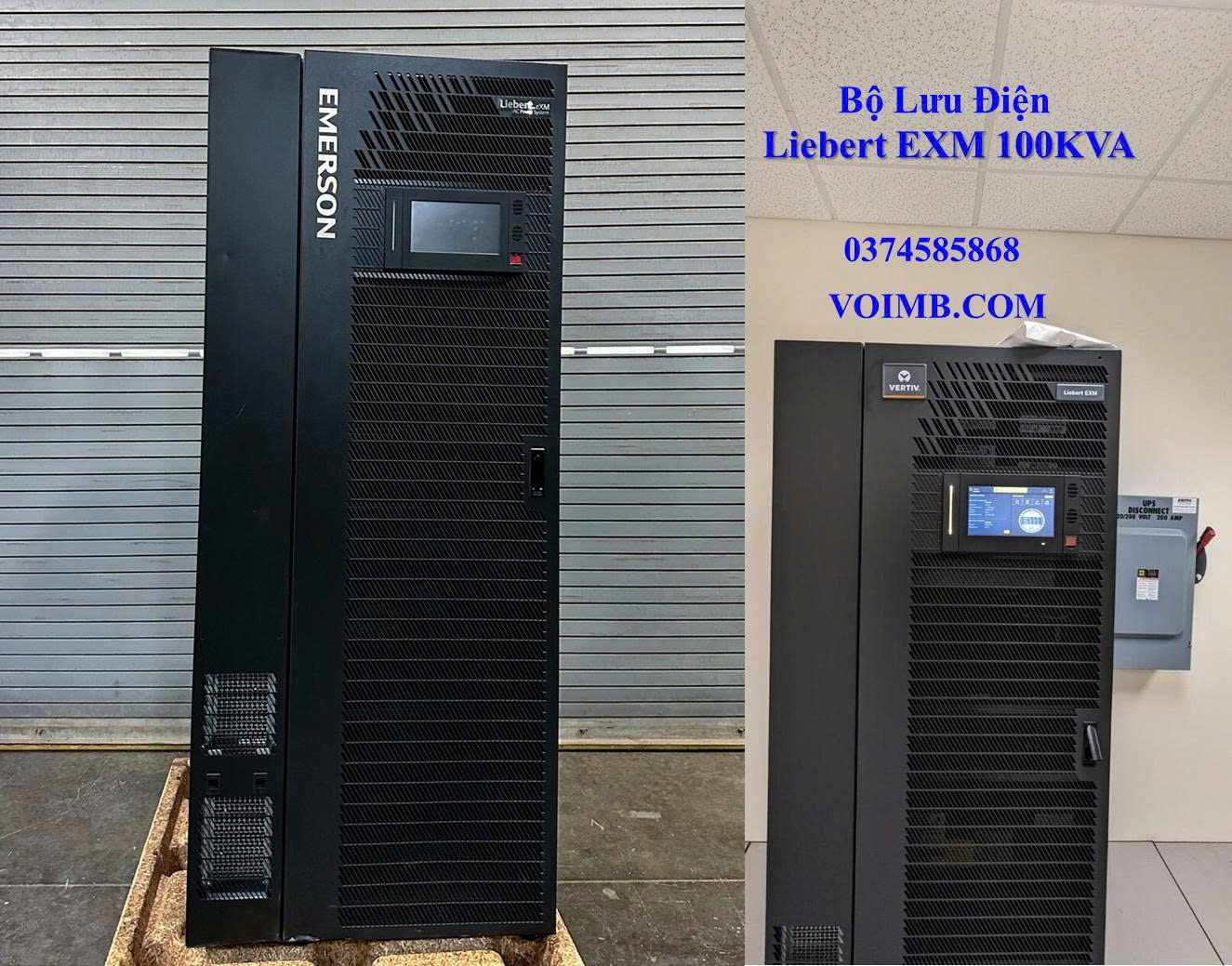

Liebert EXM 100KVA

Hiệu suất Hệ thống
Vì nhu cầu cải thiện hiệu quả năng lượng đã trở nên phổ biến, nhiều nhà sản xuất đã giới thiệu các hệ thống UPS hiệu quả năng lượng để đáp ứng các yêu cầu của khách hàng về tiết kiệm năng lượng. Tuy nhiên, chúng không truyền tải được bức tranh thực sự về hiệu quả liên quan đến tải ở các điều kiện vận hành thông thường. Thông thường, hiệu quả của UPS được đánh giá theo các tính toán tải đầy đủ – nhưng hệ thống của bạn hiếm khi chạy ở tải đầy đủ. So sánh hiệu suất chuyển đổi kép trong phạm vi tải 30-70% để có được bức tranh thực sự về chi phí vận hành.
Đây là nơi Liebert EXM tạo ra sự khác biệt quan trọng bằng cách liên tục vượt quá mức hiệu quả 96% chưa từng có. Tương tự như vậy, ở chế độ ECO, Liebert EXM liên tục cung cấp hiệu suất trên 99% trên phạm vi tải thông thường và có thể làm như vậy ngay cả trong hoạt động song song, mà không cần phụ kiện bên ngoài, do đó tiết kiệm chi phí ban đầu, đồng thời đảm bảo mức độ khả dụng cao bằng cách chuyển tải sang biến tần và ngược lại trong vòng chưa đầy 2ms, trong trường hợp điện áp tiện ích bất thường hoặc bị lỗi.

Technical Specifications

 Nominal Ratings (kVA/kW) 100kVA/kW
 Input
Nominal input voltage (V) 380/400/415
Input voltage range without battery discharge (V)* 229~478
 Nominal input frequency (Hz) 50/60
 Input frequency range (Hz) 40-70
 Bypass voltage tolerance (%) "Upper limit: +10%, +15%, or +20% default: +15%;
Lower limit: -10%, -20%, -30% or -40% default: -20%"
 Bypass frequency tolerance (%) +/- 10% or +/- 20%, default: +/-10%
 Input power factor (kW/kVA) >0.99
 Current THD at full linear load (THDi%)* <3%
 Battery Number 12V battery per string (Min-Max) 30-44
 Temperature compensation (mV/°C/cl) -3.0 (selectable from 0 to -5.0 around 25°C or 30°C, or inhibit)
 Battery charger max. (A) 24.5 Output Nominal output voltage (V) 380/400/415
 Nominal output frequency (Hz) 50/60
 Nominal active power (kW) PF=1 THDv with 100% linear load (%) <1% "Inverter overload capacity
Online mode efficiency" "110% for 60 min; 125% 10min; 150% for 1 min Up to 96.4%"
 ECO-Mode efficiency Up to 99.1%
 Dimensions and weight
 Dimensions (W x D x H) mm 600 x 1000 x 2000
 Weight(Net weight) 430 General
 Noise at 1 m dB(A) 59 Altitude ≤1500; derate power by 1% per 100m between 1500m and 300m
 Ventilation Front to back standard/ Front to top (optional)
 Protection level IEC (60529) IP 20 Standard
General and safety requirements for UPS  EN62040-1 / IEC62040-1 /AS62040-1
 Method of specifying the performance and test requirements of UPS EN62040-3 / IEC62040-3 / AS62040-3 (VFI-SS-111)
 Conditions apply Note: Class C3 is standard whereas class C2 is optional; Specifications are subject to change without any prior notification
Parallel
Khi hai hoặc nhiều UPS được kết nối song song để đạt được công suất yêu cầu, thuật toán Intelligent Paralleling tích hợp sẽ xuất hiện. Intelligent Paralleling phân bổ đều giờ hoạt động trên các UPS được kết nối bằng cách xoay các UPS đang hoạt động, do đó tối đa hóa hiệu quả tổng thể của hệ thống. Với các kỹ thuật hiệu quả tiên tiến, Liebert EXM 100KVA góp phần giảm thiểu lượng khí thải carbon của các ứng dụng, do đó giúp các trung tâm dữ liệu đáp ứng các tiêu chuẩn tuân thủ về hiệu quả và môi trường của ngành.

Ưu điểm nổi bật của Bộ lưu điện Liebert EXM 100kVA

Hệ số công suất Unity (PF=1.0 - 100kVA/100kW): Đây là một trong những ưu điểm đáng giá nhất. Với PF = 1.0, UPS có thể cung cấp toàn bộ công suất biểu kiến (kVA) dưới dạng công suất thực (kW). Điều này có nghĩa là bạn nhận được nhiều công suất hữu ích hơn từ một đơn vị UPS so với các UPS có PF thấp hơn (ví dụ: 0.9). Việc này giúp tối ưu hóa không gian, giảm chi phí ban đầu và đảm bảo cung cấp đủ năng lượng cho các thiết bị hiện đại có hệ số công suất cao.
Hiệu suất năng lượng cực cao:
- Chế độ Online Double Conversion (Chuyển đổi kép trực tuyến) hiệu suất cao: Liebert EXM được tối ưu hóa để đạt hiệu suất trên 96% (hoặc thậm chí 97% đối với model 480V) ở chế độ chuyển đổi kép, ngay cả ở tải một phần (30-70% tải). Điều này giúp giảm đáng kể chi phí điện năng và chi phí làm mát liên quan.
- Chế độ ECO (Economy Mode): Khi chất lượng điện lưới ổn định, UPS có thể chuyển sang chế độ ECO với hiệu suất vượt trội, trên 99%. Điều này tối đa hóa việc tiết kiệm năng lượng mà vẫn duy trì khả năng bảo vệ tải nhanh chóng khi cần thiết.
- Công nghệ Online Double Conversion: Cung cấp khả năng bảo vệ điện năng tối ưu, cách ly hoàn toàn tải khỏi mọi sự cố của lưới điện (sụt áp, tăng áp, nhiễu, sóng hài, mất điện, dao động tần số).
+ Thời gian chuyển mạch 0ms: Đảm bảo hoạt động liên tục, không gián đoạn cho các thiết bị quan trọng.
- Thiết kế không có biến áp (Transformer-Free Design): Giúp giảm kích thước vật lý, trọng lượng và chi phí vận chuyển/lắp đặt. Cải thiện hiệu suất năng lượng và giảm thiểu tổn thất nhiệt.
- Kiến trúc linh hoạt và khả năng mở rộng:
+ Thiết kế dạng module (Modular Construction): Mặc dù đây là một hệ thống nguyên khối (monolithic), nhưng thiết kế bên trong được cấu trúc dạng module, cho phép dễ dàng bảo trì và thay thế các thành phần chính.
- Khả năng song song (Parallel Capability): Cho phép kết nối nhiều UPS EXM 100kVA song song để tăng tổng công suất lên (ví dụ: 2 x 100kVA = 200kVA) hoặc tạo cấu hình dự phòng (N+1, N+X) để nâng cao độ tin cậy và tính sẵn sàng của hệ thống.
- Hỗ trợ pin Lithium-ion: Các model 480V của EXM tương thích với pin Lithium-ion, mang lại lợi ích về tuổi thọ cao hơn, mật độ năng lượng tốt hơn (nhỏ gọn hơn), sạc nhanh hơn và yêu cầu bảo trì ít hơn so với ắc quy chì-axit truyền thống.
- Độ tin cậy và khả năng chống chịu cao: Được xây dựng với kiến trúc bên trong mạnh mẽ, đáng tin cậy để xử lý tốt các lỗi đầu vào, lỗi tải, quá tải tạm thời và các nhiễu loạn nguồn điện. Khả năng chống chịu ngắn mạch cao (65kA SCCR): Đảm bảo an toàn cho UPS và hệ thống điện.
- Quản lý thông minh và dễ sử dụng:
+ Màn hình cảm ứng trực quan (Next Generation Touchscreen Control Panel): Cung cấp thông tin chi tiết về trạng thái hệ thống, các thông số vận hành, cảnh báo và cho phép người dùng cấu hình dễ dàng.
- Tích hợp với hệ thống quản lý: Hỗ trợ các giao thức truyền thông như Modbus, SNMP và khả năng tích hợp sâu với các nền tảng quản lý hạ tầng trung tâm dữ liệu (DCIM) của Vertiv (như Liebert RDU, SiteScan, Trellis Platform) cũng như các hệ thống BMS của bên thứ ba.
- Dịch vụ chẩn đoán từ xa LIFE: Cung cấp khả năng giám sát và chẩn đoán từ xa, hỗ trợ bảo trì phòng ngừa. Dải điện áp đầu vào rộng và THDi thấp: Hoạt động ổn định trong dải điện áp đầu vào rộng, giảm thiểu việc chuyển sang chế độ ắc quy.
- THDi (Total Harmonic Distortion of Input Current) thấp (<3%): Đảm bảo UPS không gây nhiễu ngược trở lại lưới điện hoặc máy phát, giúp hệ thống điện sạch hơn và giảm yêu cầu về kích thước máy phát điện.
Thiết kế linh hoạt cho việc triển khai:
+ Có thể cấu hình cho nhiều tình huống lắp đặt khác nhau: trong phòng máy (room-based), gần hàng tủ rack (in-row) hoặc đặt sát tường (against-the-wall), tối ưu hóa không gian lắp đặt.
+ Hỗ trợ cấp khí và đấu nối cáp từ phía trên hoặc phía dưới.
