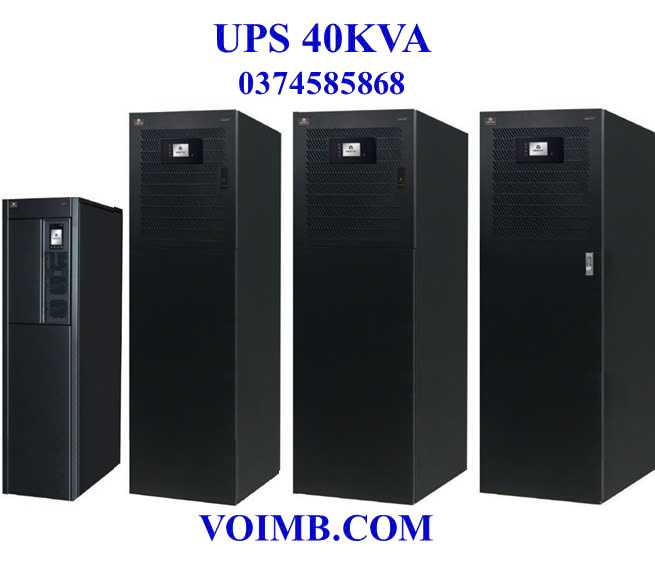

Bộ lưu điện EXS 0040kTH16FN01000

Thông số kỹ thuật chi tiết của Bộ lưu điện Vertiv Liebert EXS 0040kTH16FN01000

Mã sản phẩm: EXS 0040kTH16FN01000 Hãng sản xuất: Vertiv (thương hiệu Liebert)
 1. Công suất: Công suất định mức: 40 kVA / 40 kW.
Hệ số công suất đầu ra: 1.0 (Unity Power Factor). Điều này có nghĩa là UPS cung cấp toàn bộ 40kW công suất thực cho tải, tối đa hóa khả năng cấp điện cho các thiết bị hiện đại có hệ số công suất cao.
2. Công nghệ:
Topology: Online Double Conversion (Chuyển đổi kép trực tuyến). Đây là công nghệ UPS tiên tiến nhất, cung cấp nguồn điện sạch, ổn định và liên tục bằng cách liên tục chuyển đổi nguồn AC đầu vào sang DC và sau đó chuyển đổi ngược lại thành AC đầu ra. Điều này đảm bảo tải được cách ly hoàn toàn khỏi mọi biến động của nguồn điện lưới.
Thiết kế: Không biến áp (Transformer-free design), giúp UPS nhỏ gọn hơn, nhẹ hơn và tăng hiệu suất tổng thể. Hiệu suất:
Chế độ chuyển đổi kép: Lên đến 96.2%. Mức hiệu suất này giúp giảm đáng kể tổn thất năng lượng và chi phí vận hành (TCO - Total Cost of Ownership).
Chế độ ECO (Economy Mode): Lên đến 99.3%. Chế độ này cho phép UPS hoạt động ở hiệu suất cao hơn khi điện lưới ổn định, tối đa hóa việc tiết kiệm năng lượng.
Thời gian chuyển mạch: Bằng không (0 ms) khi chuyển đổi giữa các chế độ hoạt động (điện lưới, ắc quy, bypass), đảm bảo không gián đoạn nguồn điện cho tải.
3. Điện áp và Tần số:
 Điện áp đầu vào danh định: 380 / 400 / 415 V AC (3 pha + trung tính + tiếp địa).
Dải điện áp đầu vào (không dùng ắc quy): Rộng, thường từ 228V đến 475V (tại 100% tải), giúp UPS hoạt động ổn định ngay cả trong điều kiện điện lưới không lý tưởng.
Tần số đầu vào: 40 - 70 Hz, tự động nhận diện.
Điện áp đầu ra: 380 / 400 / 415 V AC (có thể cấu hình).
Tần số đầu ra: 50/60 Hz (± 0.1 Hz ở chế độ ắc quy).
Dạng sóng đầu ra: Sóng sin chuẩn (Pure Sine Wave), tương thích với mọi loại thiết bị điện tử.
Độ méo sóng hài dòng điện đầu vào (Input Current THDi): Dưới 3%, giảm thiểu nhiễu đến các thiết bị khác trong hệ thống điện.
4. Ắc quy: Loại ắc quy: Tương thích với cả ắc quy axit chì (VRLA) truyền thống và ắc quy Lithium-ion (đối với các model 30-80kVA), mang lại sự linh hoạt trong lựa chọn và tối ưu hóa thời gian lưu điện cũng như tuổi thọ hệ thống.
Cấu hình ắc quy: Mã sản phẩm này có thể có cấu hình ắc quy tích hợp bên trong (tùy thuộc vào cấu hình cụ thể 0MIN, 1 string, 2 string, v.v.), hoặc kết nối với tủ ắc quy ngoài để kéo dài thời gian dự phòng theo yêu cầu. Một số tài liệu cho thấy model 40kVA có thể hỗ trợ 1 đến 4 chuỗi (strings) ắc quy 12V 7Ah bên trong, với tổng số ắc quy có thể lên tới 128 x 7Ah.
Thời gian lưu điện ước tính (với ắc quy tích hợp): Tại 100% tải (40kW): Khoảng 10 phút. Tại 50% tải (20kW): Khoảng 20 phút. Điện áp DC Bus của ắc quy: 384 - 480 VDC.
Dòng sạc tối đa: Lên đến 13 A.
Quản lý ắc quy thông minh: Tối ưu hóa chu kỳ sạc/xả, kéo dài tuổi thọ ắc quy và cung cấp cảnh báo khi cần thay thế.
5. Giao diện và Quản lý:
 Màn hình hiển thị: Màn hình LCD đa ngôn ngữ, trực quan, cung cấp thông tin chi tiết về trạng thái UPS, mức tải, thông số điện áp, tần số, trạng thái ắc quy và các cảnh báo.
Cổng giao tiếp: Cổng USB. Khe cắm Intellislot cho các card giao tiếp tùy chọn như SNMP/Web (IS-UNITY-DP), Modbus, BACnet. Điều này cho phép giám sát và quản lý UPS từ xa, tích hợp vào các hệ thống quản lý tòa nhà (BMS) hoặc hệ thống quản lý hạ tầng trung tâm dữ liệu (DCIM). Tiếp điểm không điện áp (voltage-free contacts) để kết nối với các hệ thống báo động hoặc điều khiển bên ngoài. Cổng EPO (Emergency Power Off) để tắt khẩn cấp UPS từ xa.
Phần mềm quản lý: Tương thích với phần mềm quản lý của Vertiv như Vertiv Power Insight để giám sát, phân tích và tự động tắt máy chủ an toàn khi mất điện kéo dài.
6. Tính năng mở rộng và linh hoạt: Khả năng hoạt động song song: Cho phép kết nối song song lên đến 4 bộ UPS để tăng công suất tổng thể hoặc cung cấp dự phòng (N+1), tăng cường độ tin cậy.
Bypass bảo trì tích hợp: Đảm bảo tải vẫn được cấp điện liên tục trong quá trình bảo trì UPS mà không bị gián đoạn.
Tích hợp bộ ngắt/chuyển mạch đầu vào và đầu ra: Đơn giản hóa việc lắp đặt và bảo trì. Thiết kế nhỏ gọn: Tối ưu hóa không gian lắp đặt. Kích thước (Rộng x Sâu x Cao) khoảng 440 x 750 x 1600 mm.
Linh hoạt cài đặt: Có thể cấu hình cho các ứng dụng In-Row, trong phòng hoặc đặt sát tường.
7. Bảo vệ và Độ tin cậy: Bảo vệ toàn diện: Chống quá tải, ngắn mạch, quá áp, thấp áp, quá nhiệt. Khả năng chịu dòng ngắn mạch cao: Lên đến 30kA.
Thiết kế vững chắc: Cấu trúc bên trong tối ưu hóa luồng khí, bảo vệ các thành phần chính khỏi bụi. Các model 30-80kVA có đường gió độc lập cho các bộ phận quan trọng, giảm ảnh hưởng của bụi.
Tính linh hoạt cao: Có khả năng chịu lỗi cao, thích ứng tốt với môi trường điện lưới dao động.
8. Kích thước và Trọng lượng:
 Dạng: Tủ đứng (Tower).
Trọng lượng tịnh: Khoảng 199.9 kg (không bao gồm ắc quy bên trong).
Trọng lượng đóng gói: Khoảng 200 kg (cho phiên bản không ắc quy hoặc cấu hình ắc quy cơ bản). Trọng lượng sẽ tăng lên đáng kể nếu có ắc quy tích hợp nhiều chuỗi.
9. Môi trường hoạt động:
Nhiệt độ hoạt động: 0 đến 40°C (32 đến 104°F). Có khả năng hoạt động lên đến 50°C với tính năng tự động suy giảm công suất.
Độ ẩm tương đối: 0% đến 95%, không ngưng tụ.
Độ ồn: Dưới 55 dBA (ở khoảng cách 1 mét, tùy tải).
10. Tiêu chuẩn và Chứng nhận:
 An toàn: IEC/EN 62040-1.
EMC: IEC/EN/AS 62040-2 (Category C2), FCC Part 15 (Class A).
Môi trường: RoHS, REACH, WEEE.
Chứng nhận khác: CE, CB Report, UKCA, RCM, EAC, Morocco.
