Bộ lưu điện 100kVA

Bộ lưu điện (UPS) 100kVA là một thiết bị cung cấp điện dự phòng công suất lớn, thường được sử dụng trong các hệ thống quan trọng như trung tâm dữ liệu, bệnh viện, nhà máy, hoặc các tòa nhà văn phòng lớn.

1. Công nghệ chính của Bộ lưu điện 100kVA

Hầu hết các bộ lưu điện 100kVA trên thị trường đều sử dụng công nghệ Online Double Conversion (Chuyển đổi kép trực tuyến). Đây là công nghệ tiên tiến nhất và cung cấp chất lượng điện năng đầu ra cao nhất.

• Nguyên lý hoạt động:
  1. Điện xoay chiều (AC) từ lưới điện đi vào UPS và được chuyển đổi thành điện một chiều (DC) bởi bộ chỉnh lưu (rectifier).
  2. Điện một chiều này được dùng để sạc cho ắc quy và đồng thời cấp nguồn cho bộ biến tần (inverter).
  3. Bộ biến tần chuyển đổi điện một chiều thành điện xoay chiều (AC) đầu ra với dạng sóng sin chuẩn và ổn định, cấp cho tải.
  4. Khi có sự cố về điện lưới (mất điện, sụt áp, tăng áp, nhiễu loạn), bộ chỉnh lưu ngừng hoạt động, nhưng bộ biến tần vẫn tiếp tục cấp điện cho tải bằng cách lấy năng lượng từ bộ ắc quy.
• Ưu điểm của Online Double Conversion:
  • Thời gian chuyển mạch 0ms (gần như tức thời): Đảm bảo không có bất kỳ gián đoạn nào về nguồn điện, bảo vệ tối đa các thiết bị nhạy cảm.
  • Chất lượng điện năng đầu ra hoàn hảo: Tải luôn được cấp điện từ biến tần, cách ly hoàn toàn khỏi mọi nhiễu loạn từ lưới điện.
  • Bảo vệ toàn diện: Chống lại 9 sự cố điện phổ biến (mất điện, sụt áp, tăng áp, nhiễu, sóng hài, vv.).

2. Các loại hình phổ biến của Bộ lưu điện 100kVA

Ngoài công nghệ Online Double Conversion, UPS 100kVA còn có thể được phân loại theo cấu trúc và các tính năng đặc biệt:

• UPS 3 pha (3-Phase UPS): Hầu hết các UPS công suất lớn như 100kVA đều là loại 3 pha (ngõ vào 3 pha, ngõ ra 3 pha), phù hợp với hệ thống điện công nghiệp và trung tâm dữ liệu.
• UPS dạng khối (Stand-alone/Monolithic UPS):
  • Là một khối duy nhất chứa tất cả các thành phần (chỉnh lưu, biến tần, ắc quy bên trong hoặc kết nối ngoài).
  • Đơn giản, dễ quản lý hơn nếu chỉ cần một đơn vị.
• UPS dạng Module (Modular UPS):
  • Được cấu thành từ các module công suất nhỏ hơn (ví dụ: 10kW/kVA hoặc 20kW/kVA). Để đạt 100kVA, sẽ sử dụng nhiều module ghép lại.
  • Ưu điểm nổi bật:
    • Khả năng mở rộng linh hoạt: Dễ dàng tăng công suất bằng cách thêm module khi nhu cầu tải tăng.
    • Dự phòng N+1/N+X: Có thể cấu hình dự phòng bên trong hệ thống (ví dụ: 5 module 20kVA + 1 module dự phòng) để tăng cường độ tin cậy. Khi một module lỗi, các module khác vẫn hoạt động, duy trì tải.
    • Dễ dàng bảo trì và sửa chữa (Hot-swappable): Các module có thể thay thế nóng, giảm thiểu thời gian ngừng hoạt động (MTTR - Mean Time To Repair).
    • Hiệu suất cao ở tải thấp: Các module có thể ngủ đông khi tải thấp, tối ưu hóa hiệu suất năng lượng.

3. Các tính năng và ưu điểm nổi bật của Bộ lưu điện 100kVA hiện đại

• Hệ số công suất Unity (PF=1.0 - 100kVA/100kW): Các dòng UPS 100kVA đời mới thường có hệ số công suất bằng 1.0, nghĩa là công suất thực (kW) bằng công suất biểu kiến (kVA). Điều này giúp khách hàng tận dụng tối đa công suất đầu tư, không bị lãng phí.
• Hiệu suất năng lượng cao: Đạt trên 96% ở chế độ Online Double Conversion và có thể lên tới 99% ở chế độ ECO (Economy Mode) hoặc Dynamic Online, giúp tiết kiệm đáng kể chi phí điện năng và chi phí làm mát.
• THDi (Total Harmonic Distortion of Input Current) thấp: Thường dưới 3%, giúp UPS không gây nhiễu ngược trở lại lưới điện hoặc máy phát, giúp hệ thống điện tổng thể sạch hơn.
• Quản lý ắc quy thông minh (Intelligent Battery Management): Tối ưu hóa quá trình sạc/xả, kéo dài tuổi thọ ắc quy, cảnh báo sớm về tình trạng ắc quy.
• Tương thích với pin Lithium-ion: Nhiều dòng UPS hiện đại có thể kết nối với pin Lithium-ion, mang lại tuổi thọ dài hơn, mật độ năng lượng cao hơn (tiết kiệm không gian), sạc nhanh hơn và yêu cầu bảo trì ít hơn so với ắc quy chì-axit truyền thống.
• Khả năng quản lý và giám sát từ xa: Tích hợp màn hình cảm ứng, cổng giao tiếp (RS232, USB, SNMP, Modbus), cho phép giám sát và điều khiển UPS từ xa, tích hợp vào hệ thống quản lý hạ tầng trung tâm dữ liệu (DCIM).
• Khả năng tương thích với máy phát điện: Thiết kế để hoạt động ổn định với máy phát điện, đảm bảo chuyển đổi mượt mà.

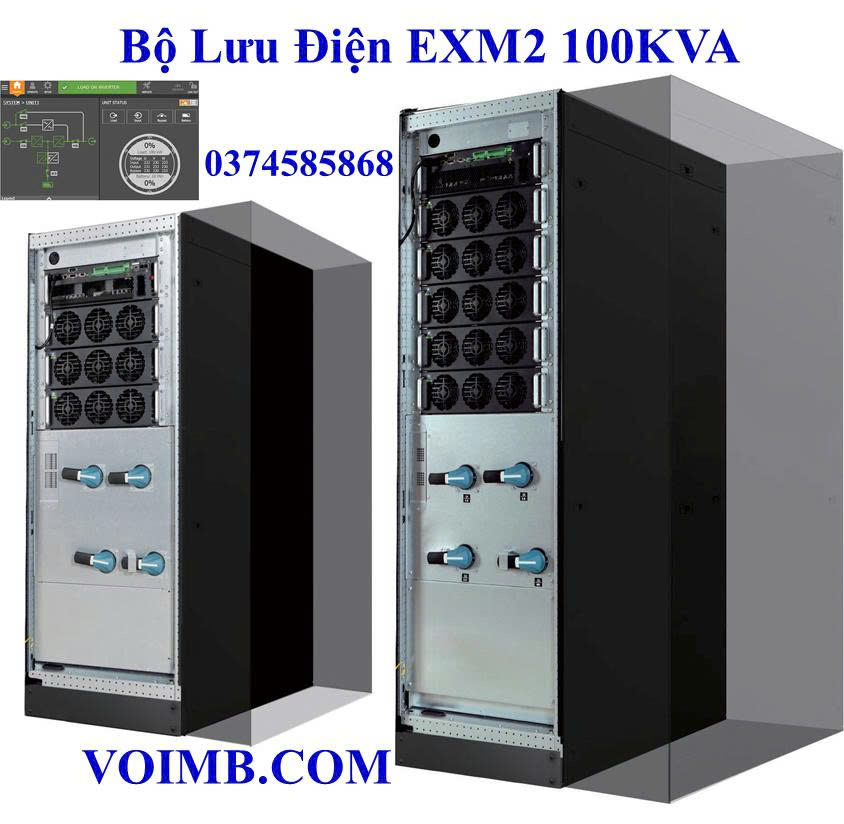

4. Bộ lưu điện Vertiv Liebert EXM2 100kVA

 EXM2 100kVA là một trong những giải pháp UPS (Uninterruptible Power Supply) 3 pha hàng đầu của Vertiv, được thiết kế đặc biệt cho các ứng dụng quan trọng, đòi hỏi độ tin cậy, hiệu suất năng lượng cao và khả năng quản lý thông minh. Dòng EXM2 là thế hệ tiếp theo của dòng EXM đã rất thành công, với nhiều cải tiến vượt trội.

Đặc điểm nổi bật của bộ lưu điện 100kVA Liebert EXM2 100kVA

• Hiệu suất năng lượng cực cao:

• Chế độ Online Double Conversion: Đạt hiệu suất lên đến 97% hoặc hơn. Đây là một trong những mức hiệu suất cao nhất trong ngành cho công nghệ Online Double Conversion.
• Chế độ ECO Mode (Economy Mode): Có thể đạt hiệu suất lên tới 99.2%. Chế độ này thường bypass bộ biến tần khi lưới điện ổn định để tiết kiệm năng lượng, nhưng vẫn giám sát và chuyển về Online nhanh chóng khi có sự cố.
• Chế độ Dynamic Online (Vertiv Dynamic Online): Đạt hiệu suất lên đến 98.8%. Chế độ này tối đa hóa việc sử dụng năng lượng trong khi vẫn đảm bảo an toàn cho tải theo tiêu chuẩn IEC 62040-3 Class 1. Nó kết hợp sự hiệu quả của ECO mode với mức độ bảo vệ gần như Online Double Conversion.
• Việc đạt hiệu suất cao ở cả các chế độ vận hành khác nhau giúp giảm đáng kể chi phí điện năng tiêu thụ và chi phí làm mát liên quan.

• Hệ số công suất Unity (PF=1.0 - 100kVA/100kW):

  • Đây là một trong những tính năng quan trọng nhất của các UPS hiện đại. Với PF=1.0, bạn có thể tận dụng tối đa 100kW công suất thực từ UPS 100kVA, không bị lãng phí công suất biểu kiến. Điều này phù hợp với các tải IT hiện đại vốn có hệ số công suất gần 1.0.

• Thiết kế không biến áp (Transformer-free Design):

  • Giúp giảm kích thước vật lý (footprint), trọng lượng và độ ồn của thiết bị. Điều này giúp tiết kiệm không gian trong phòng máy chủ và giảm chi phí vận chuyển, lắp đặt.

• THDi (Total Harmonic Distortion of Input Current) thấp:

  • Thường dưới 3% hoặc thậm chí thấp hơn, giúp UPS không gây nhiễu hài ngược trở lại lưới điện hoặc máy phát điện, đảm bảo chất lượng điện cho toàn bộ hệ thống.

• Khả năng quản lý ắc quy thông minh và hỗ trợ Lithium-ion:

  • EXM2 được trang bị bộ sạc ắc quy mạnh mẽ và thông minh, tối ưu hóa quá trình sạc/xả, kéo dài tuổi thọ của cả ắc quy chì-axit truyền thống và pin Lithium-ion.
  • Tương thích với pin Lithium-ion: Cho phép người dùng lựa chọn loại pin này, mang lại nhiều lợi ích như:
    • Tuổi thọ dài hơn (10-15 năm so với 3-5 năm của ắc quy chì-axit).
    • Mật độ năng lượng cao hơn, giúp tiết kiệm không gian lắp đặt.
    • Sạc nhanh hơn.
    • Khả năng hoạt động ở nhiệt độ cao hơn.
    • Yêu cầu bảo trì ít hơn.
    • Giảm tổng chi phí sở hữu (TCO) trong dài hạn.

• Thiết kế linh hoạt và dễ lắp đặt/bảo trì:

  • Có thể cấu hình linh hoạt cho nhiều kiểu triển khai khác nhau.
  • Hỗ trợ cấp cáp từ trên hoặc dưới.
  • Có thể tùy chọn tích hợp biến áp đầu ra bên trong (dù bản thân UPS là transformer-free).
  • Truy cập hoàn toàn từ phía trước để lắp đặt và bảo dưỡng, giảm thời gian ngừng hoạt động (MTTR).

• Hệ thống điều khiển và giám sát thông minh:

  • Trang bị màn hình cảm ứng đồ họa LCD trực quan, dễ dàng theo dõi trạng thái, thông số hoạt động và cấu hình UPS.
  • Tích hợp các giao thức truyền thông như MODBUS RTU, MODBUS/TCP, SNMP để dễ dàng kết nối với các hệ thống giám sát và quản lý tòa nhà (BMS) hoặc DCIM (Data Center Infrastructure Management) như Vertiv Liebert Nform, SiteScan, hoặc Trellis.
  • Hỗ trợ các dịch vụ chẩn đoán và giám sát từ xa như Vertiv LIFE Services.

• Khả năng song song (Parallel Capability):

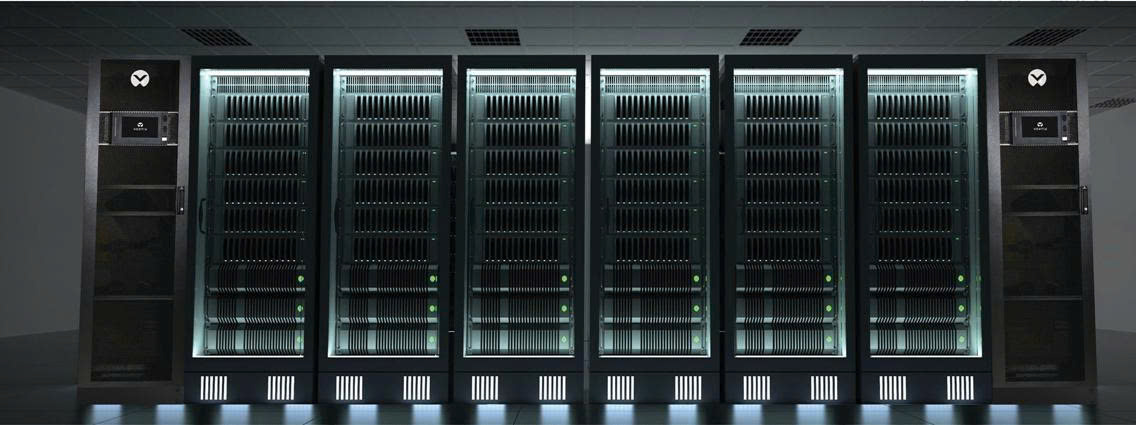

  • Cho phép kết nối song song nhiều đơn vị EXM2 để tăng công suất tổng thể (lên đến 1.5 MW) hoặc tăng khả năng dự phòng (N+1, N+X), nâng cao độ tin cậy của hệ thống nguồn.

5. Ứng dụng của Bộ lưu điện 100kVA

Với công suất lớn và độ tin cậy cao, UPS 100kVA là lựa chọn lý tưởng cho các ứng dụng tải quan trọng, yêu cầu nguồn điện liên tục và chất lượng:

• Trung tâm dữ liệu (Data Centers): Cung cấp nguồn điện dự phòng cho các máy chủ, thiết bị lưu trữ, thiết bị mạng lõi.
• Phòng máy chủ lớn (Large Server Rooms): Đảm bảo hoạt động không ngừng nghỉ của các hạ tầng IT quan trọng của doanh nghiệp.
• Ngân hàng và Tổ chức tài chính: Bảo vệ các hệ thống giao dịch, máy chủ core banking, trung tâm dữ liệu giao dịch.
• Viễn thông: Cung cấp nguồn điện cho các tổng đài, trạm BTS, trung tâm chuyển mạch, đảm bảo thông tin liên lạc.
• Bệnh viện và Cơ sở y tế: Bảo vệ các thiết bị y tế quan trọng như máy chụp X-quang, MRI, hệ thống hỗ trợ sự sống, phòng mổ.
• Nhà máy sản xuất và Dây chuyền công nghiệp tự động: Đảm bảo các hệ thống điều khiển PLC, SCADA, dây chuyền sản xuất không bị gián đoạn, tránh thiệt hại lớn về sản phẩm và thời gian.
• Sân bay và Hệ thống kiểm soát không lưu: Cung cấp nguồn điện cho các hệ thống radar, điều khiển giao thông hàng không.
• Truyền hình và Phát thanh: Đảm bảo các kênh phát sóng hoạt động liên tục.
