Vertiv CoolPhase Perimeter PAM010-140

Vertiv CoolPhase Perimeter PAM010-140 là dòng sản phẩm làm mát chính xác (precision cooling) dạng sàn đặt trong nhà (indoor floor-mount), thuộc hệ thống làm lạnh trực tiếp giãn nở (Direct Expansion - DX) của Vertiv. Đây là phiên bản nâng cấp từ các dòng Liebert PDX cũ, sử dụng môi chất lạnh R513A có chỉ số GWP thấp (khoảng 631 theo IPCC AR4, giảm khoảng 70% so với R410A), không dễ cháy (non-flammable), giúp đáp ứng các quy định môi trường nghiêm ngặt và chuyển đổi sang trung tâm dữ liệu carbon thấp.

Dòng PAM010-140 bao gồm các model từ PAM010 đến PAM140, với công suất làm lạnh lên đến khoảng 160 kW (tùy model và điều kiện hoạt động). Sản phẩm tập trung vào hiệu suất cao, hoạt động êm ái, độ tin cậy liên tục và khả năng điều chỉnh linh hoạt cho các ứng dụng mission-critical như data center, edge computing, phòng máy chủ nhỏ đến trung bình.

Thông số kỹ thuật chính PAM010-140

1. Phạm vi công suất và cấu hình:

• Model đơn mạch (single circuit): PAM010, PAM020, PAM030, PAM040, PAM050 (khoảng 10-60 kW).
• Model kép mạch (dual circuit): PAM060, PAM080, PAM100, PAM120, PAM140 (khoảng 60-160 kW).
• Công suất làm lạnh tối đa (tại điều kiện inlet air 33°C/35% RH, NSHR=1):
  • PAM010: ~17.8 kW
  • PAM020: ~19.3 kW
  • PAM030: ~29.8 kW
  • PAM040: ~40 kW
  • PAM050: ~55.2 kW
  • PAM060: ~60.9 kW
  • PAM080: ~76.4 kW
  • PAM100: ~116.2 kW
  • PAM120: ~139 kW
  • PAM140: ~158.4 kW
• Tại chế độ modulation 90% (air inlet 30°C/35% RH, DT 12°C): công suất giảm tương ứng nhưng EER cao hơn (ví dụ PAM140 đạt Net Sensible EER hệ thống ~3.22).

2. Hiệu suất năng lượng (EER - Energy Efficiency Ratio):

• Net Sensible EER (indoor/system) tại điều kiện chuẩn: 2.4-3.07 (tùy model).
• Tại part-load (90% modulation): lên đến 3.91 (ví dụ PAM140), nhờ compressor biến tần và quạt EC.

3. Thiết kế và linh kiện chính:

• Compressor: Inverter-driven (biến tần) cho modulation liên tục từ 25-100%, đảm bảo hiệu suất cao ở tải phần và tải đầy.
  • Single circuit: 1 compressor biến tần.
  • Dual circuit: 1 biến tần + 1-2 fixed speed.
• Quạt: EC centrifugal backward curve blower (quạt ly tâm hiệu suất cao), số lượng từ 1-4 tùy model.
• Mạch lạnh: 1 hoặc 2 mạch độc lập (tăng độ tin cậy redundancy).
• Lọc gió: ePM10 50% (M5 equivalent), ESP 0 Pa (có thể tùy chỉnh).
• Kích thước (indoor unit, approximate):
  • Nhỏ (PAM010-PAM030): L 750-844 mm × W 750-890 mm × H 1970 mm.
  • Trung bình (PAM040-PAM080): L 1200-2550 mm × W 890 mm × H 1970 mm.
  • Lớn (PAM100-PAM140): L 2550-3200 mm × W 890-1050 mm × H 1970-2570 mm.
• Trọng lượng indoor: 285 kg (PAM010) đến 1600 kg (PAM120/PAM140).
• Nguồn điện: 400V/3ph/50Hz (chuẩn châu Âu/EMEA).
• Môi chất: R513A (low-GWP, an toàn A1 class).

4. Cấu hình hệ thống:

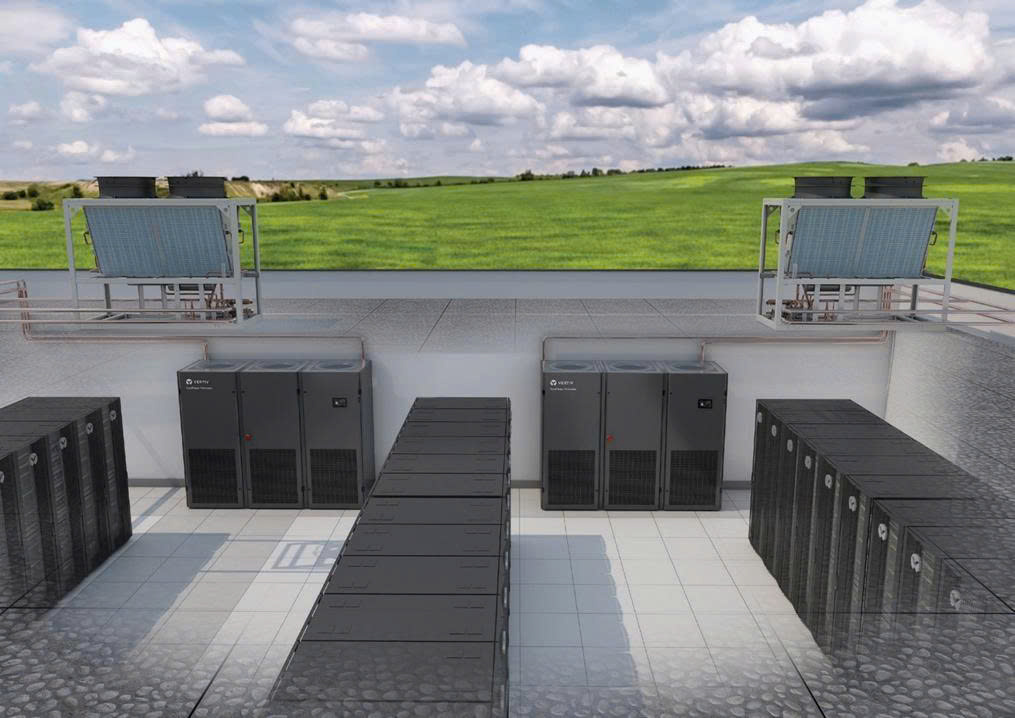

• Air cooled: Kết nối với remote condenser (OAC/OACH/OAV series), khoảng cách indoor-outdoor lên đến 100m.
• Water cooled: Có sẵn hoặc ETO (engineered to order).
• Free cooling: Optional EconoPhase (pumped refrigerant economizer) cho model lớn hơn (từ PAM100+), giảm tiêu thụ compressor lên đến 90% khi thời tiết lạnh.
• Airflow configurations: Downflow frontal (phổ biến), Downflow UP fans over raised floor, Downflow frontal supply, Upflow.

5. Các tính năng nổi bật:

• Modulation liên tục → Tiết kiệm năng lượng part-load.
• Hoạt động êm (low noise nhờ EC fans và inverter).
• Độ tin cậy cao: Dual circuit, redundancy, predictive maintenance qua Liebert iCOM controls.
• An toàn môi trường: R513A giảm carbon footprint mà không hy sinh hiệu suất.
• Linh hoạt lắp đặt: Nhiều tùy chọn airflow cho sàn nâng hoặc sàn bê tông, tùy chỉnh phụ kiện (humidifier, reheat, v.v.).

6. Điều kiện hoạt động chuẩn:

• Inlet air: 30-33°C, 35% RH.
• Outdoor temp (air cooled): 35°C.
• Condensing temp: ~45°C.
• ESP: 0 Pa (có thể tùy chỉnh cao hơn).

Ứng dụng thực tế Điều Hòa

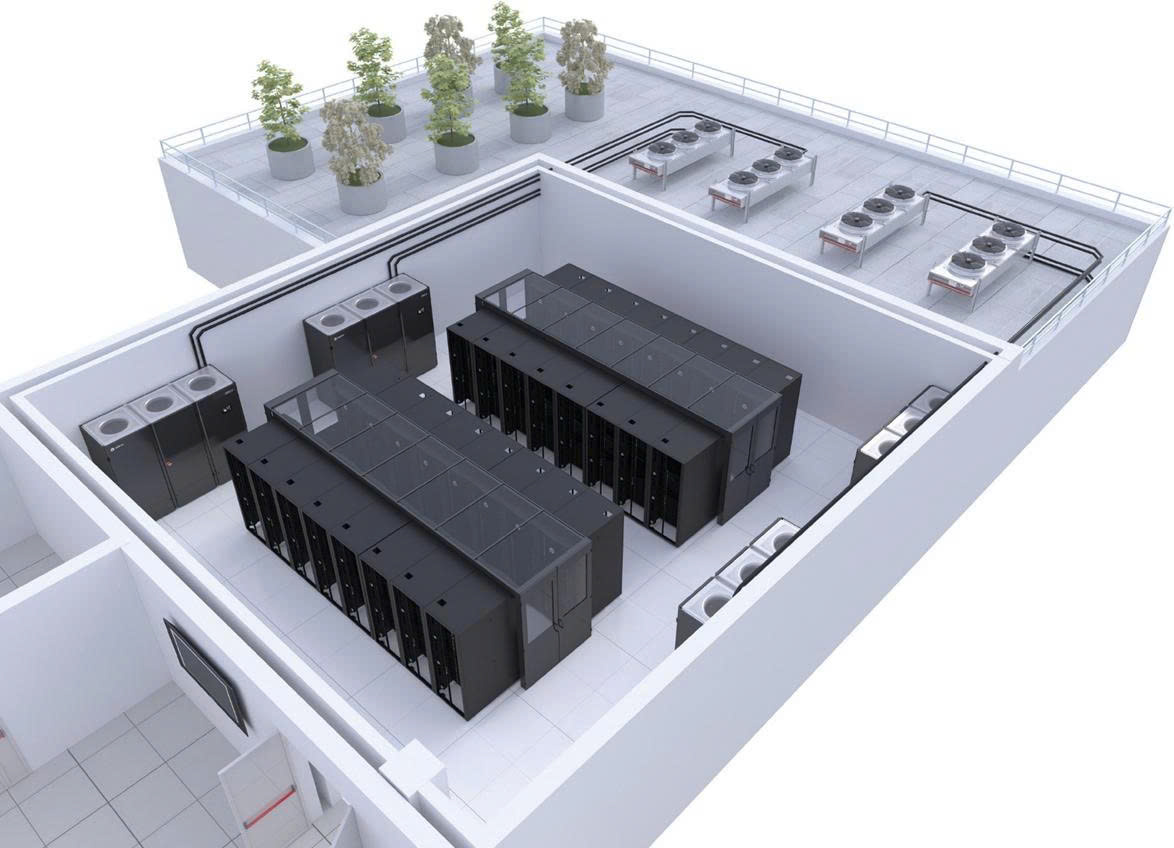

Vertiv CoolPhase Perimeter PAM010-140 được thiết kế cho các ứng dụng yêu cầu làm mát chính xác, ổn định nhiệt độ/độ ẩm cao, đặc biệt trong môi trường IT và mission-critical.

1. Trung tâm dữ liệu (Data Centers):
   • Perimeter cooling cho phòng máy chủ nhỏ/trung bình (small/medium/edge data centers).
   • Hỗ trợ tải nhiệt cao từ server, storage, networking.
   • Với EconoPhase free cooling: Tiết kiệm lớn ở khu vực khí hậu lạnh (ví dụ Bắc Âu), giảm PUE (Power Usage Effectiveness).
2. Edge Computing và Telecom:
   • Edge sites, 5G base stations, remote facilities: Kích thước compact, công suất linh hoạt từ 10-160 kW phù hợp không gian hạn chế.
   • Độ tin cậy cao (redundancy dual circuit) cho ứng dụng không thể downtime.
3. Phòng máy chủ doanh nghiệp (Enterprise IT Rooms):
   • Doanh nghiệp vừa và nhỏ, ngân hàng, bệnh viện, chính phủ: Làm mát perimeter cho rack-mounted equipment.
   • Hỗ trợ airflow đa dạng cho raised floor hoặc slab floor.
4. Ứng dụng công nghiệp và các lĩnh vực khác:
   • Phòng điều khiển, lab y tế, sản xuất điện tử: Nơi cần kiểm soát nhiệt độ chính xác ±1°C và độ ẩm.
   • Kết hợp free cooling để tối ưu chi phí vận hành dài hạn.

Lợi ích khi triển khai:

• Tiết kiệm năng lượng: Modulation inverter + optional free cooling giảm OPEX đáng kể.
• Tuân thủ quy định: Low-GWP refrigerant chuẩn bị cho các hạn chế môi trường 2027+ (EU F-Gas, Mỹ AIM Act).
• Dễ bảo trì: Ít bộ phận chuyển động hơn so với hệ thống cũ, tích hợp monitoring iCOM.
• Scalable: Từ model nhỏ cho edge đến lớn cho core data center.

Vertiv CoolPhase Perimeter PAM010-140 đại diện cho giải pháp làm mát hiện đại, cân bằng giữa hiệu suất, thân thiện môi trường và độ tin cậy.
