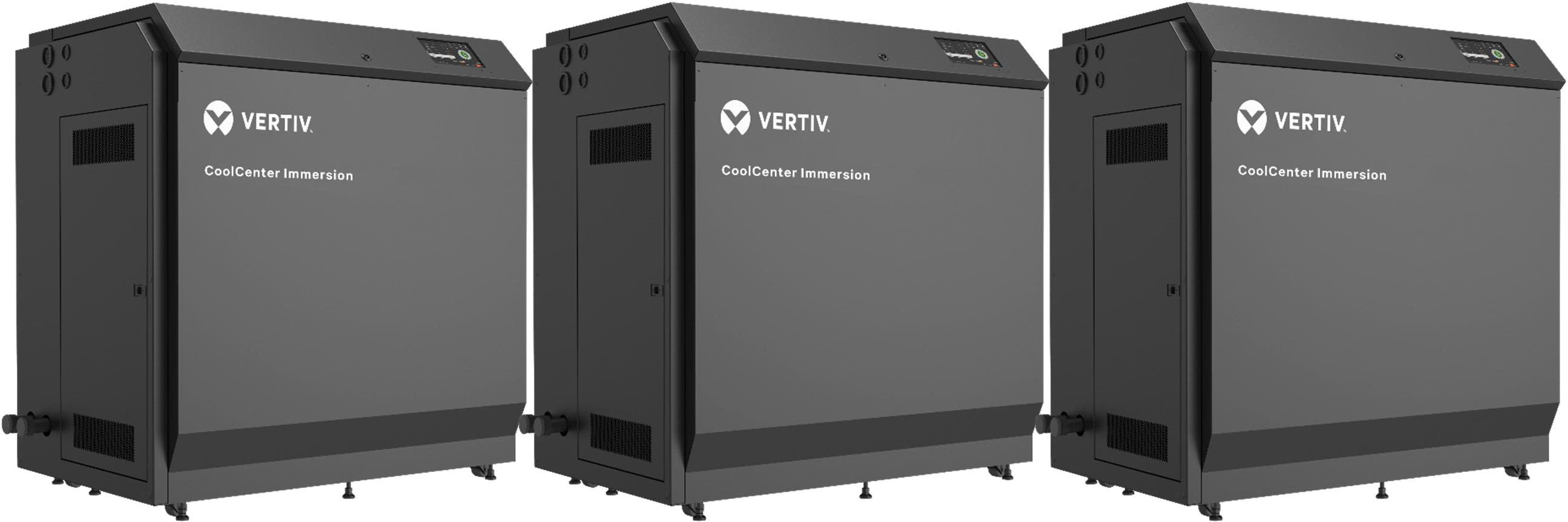

Vertiv CoolCenter
Hệ thống làm mát Vertiv CoolCenter là giải pháp làm mát ngập chất lỏng (immersion cooling) tiên tiến của Vertiv, được thiết kế dành riêng cho các trung tâm dữ liệu (data center) mật độ cao, ứng dụng trí tuệ nhân tạo (AI) và điện toán hiệu năng cao (HPC). Đây là một phần của dòng sản phẩm CoolCenter, tập trung vào việc ngâm toàn bộ thiết bị IT (như server và rack) vào chất lỏng điện môi không dẫn điện (dielectric fluid) để loại bỏ nhiệt trực tiếp tại nguồn. Hệ thống giúp xử lý tải nhiệt lên đến 100 kW/rack, giảm tiêu thụ năng lượng lên đến 95% so với làm mát truyền thống, đồng thời hỗ trợ xu hướng bền vững bằng cách giảm khí thải carbon và tiếng ồn.
Vertiv CoolCenter nổi bật với khả năng tích hợp linh hoạt, dễ triển khai và mở rộng, phù hợp cho các môi trường IT quan trọng như data center hyperscale, edge computing hoặc colocation. Nó giải quyết thách thức nhiệt độ tăng cao từ các chip mật độ cao, giúp thiết bị hoạt động ổn định ở mức nhiệt độ tối ưu
Đặc điểm chính
- Công nghệ làm mát ngập: Thiết bị IT được ngâm hoàn toàn trong bồn kín chứa chất lỏng dẫn nhiệt cao (như ElectroSafe™), hấp thụ 100% nhiệt lượng mà không cần quạt làm mát, loại bỏ bụi bẩn, độ ẩm và biến động nhiệt độ.

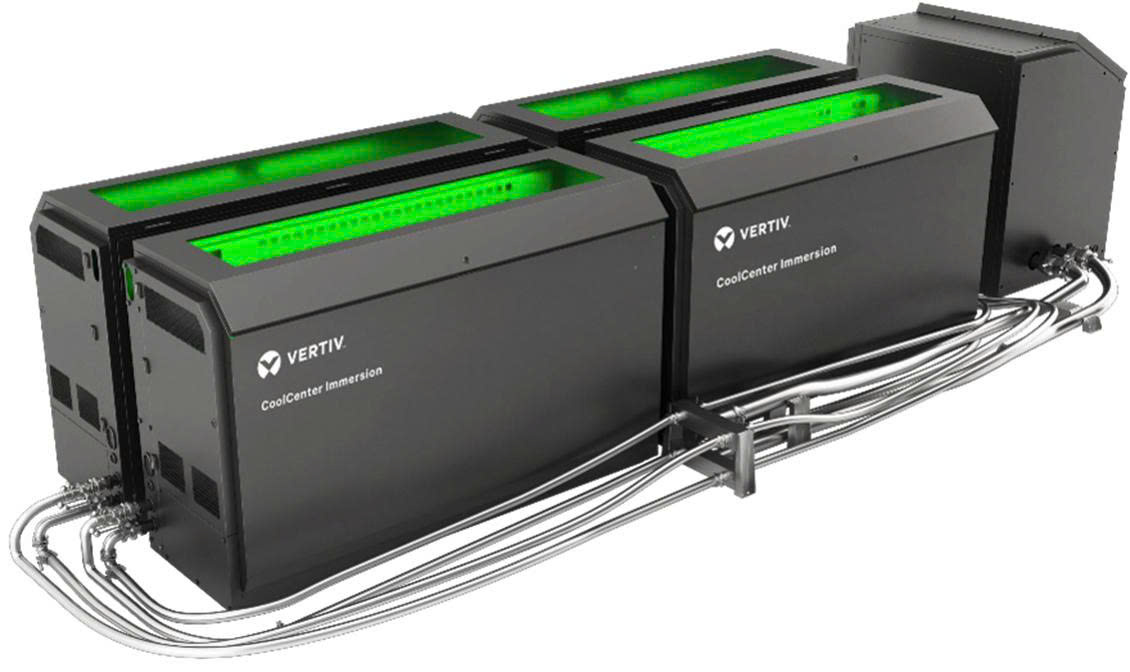

- Hệ thống phân phối chất lỏng (CDU): Bao gồm Vertiv™ CoolCenter Immersion CDU để quản lý và phân phối chất lỏng làm lạnh, kết nối với hệ thống tái làm lạnh của tòa nhà. Hỗ trợ van điều chỉnh lưu lượng, bộ lọc tạp chất và nguồn điện dự phòng.
- Tích hợp và giám sát: Kết nối liền mạch với các hệ thống khác như CoolChip CDU hoặc CoolLoop Trim Cooler. Hỗ trợ giám sát từ xa qua phần mềm Vertiv, với các kiến trúc hệ thống đa dạng để phù hợp nhu cầu kinh doanh.
- Lợi ích môi trường: Hoạt động êm ái (không tiếng ồn quạt), kéo dài tuổi thọ thiết bị lên đến 2-3 lần nhờ bảo vệ chống quá nhiệt, và tối ưu hóa PUE (Power Usage Effectiveness) để tiết kiệm năng lượng.
- Ứng dụng: Lý tưởng cho AI/HPC, data center mật độ cao (lên đến 500 kW/rack), hybrid air-liquid cooling, và các môi trường cần hiệu suất cao với không gian hạn chế.
Thông số kỹ thuật cơ bản Vertiv CoolCenter
| Thông số | Giá trị |
|---|---|
| Phương pháp làm mát | Ngập chất lỏng một pha (single-phase immersion) với dielectric fluid |
| Tải nhiệt hỗ trợ | Lên đến 100 kW/rack; tổng hệ thống lên đến 3 MW (kết hợp) |
| Nhiệt độ hoạt động | Chất lỏng cấp: lên đến 40°C; tấm làm mát: 45°C |
| Tiết kiệm năng lượng | Giảm 95% chi phí làm mát; tận dụng làm mát tự nhiên |
| Kích thước bồn ngập | Tùy chỉnh theo rack (khoảng 600-800 mm rộng, hỗ trợ nhiều server) |
| Trọng lượng | 500-1000 kg (tùy cấu hình, bao gồm fluid) |
| Môi trường hoạt động | Nhiệt độ môi trường: 18-40°C; Độ ẩm: 20-80% (không ngưng tụ) |
| Tiêu chuẩn | UL, CE, phù hợp cho data center Tier III/IV |
Technical Specifications Vertiv CoolCenter |
||||
| Physical Data | 24U Standalone System | 42U | 52U | CDU |
| Unit Dimensions, mm | 1360 x 896 x 1392 | 2130 x 730 x 1284 | 2600 x 730 x 1284 | 1190 x 1073 x 1398 |
| Dry Weight, kg | 401 | 342 | 424 | 575 |
| Wet Weight (with coolant), kg | 881 | 1102 | 1364 | 631 |
| Shipping Weight, kg | 492 | 451 | 533 | 658 |
| Performance Data | 24U Standalone System | Four Tanks | Three Tanks | Dual Tanks | Single Tank |
| Total Nominal Cooling Capacity with Chilled Water (12 C), kW | 50 | 240 | 240 | 240 | 120 |
| Nominal Cooling Capacity per Tank with Chilled Water (12 C), kW | 50 | 60 | 80 | 120 | 120 |
| Total Nominal Cooling Capacity with Warm Water (35 C), kW | 25 | 120 | 120 | 120 | 60 |
| Nominal Cooling Capacity per Tank with Warm Water (35 C), kW | 25 | 30 | 40 | 60 | 60 |
| System pPUE | 1.08 | 1.08 | 1.08 | 1.08 | 1.08 |
| Fluid Circuit Data | |||||
| Fluid Type | Thermal Conductive Dielectric Fluid | ||||
| Filtration | 80 mesh | ||||
| Maximum Fluid Flowrate, Tank | 7m³/h | ||||
| Maximum Fluid Flowrate, CDU | 29m³/h | ||||
| Single Tank Fluid Capacity, L | 550 | 950 per 42Utank / 1180 per 52Utank | |||
| Primary Side Piping Connection | DN40 | DN50 | |||
| Electrical Data | |||||
| Power Supply, CDU | 380-415V/3ph/50-60Hz+N | ||||
| Power Supply, Tank | N/A | 24V (from CDU) | |||
| Max Power Consumption, kW | 3 | 4.5 | |||
| FLA, A | 6 | 10 | |||
| PDU Power Supply | 230-400V, 3Ph, 50/60Hz, 40A | 230-400V, 3Ph, 50/60Hz, 63A | |||
| Operating Conditions | |||||
| Ambient Temperature, °C Dry Bulb | 5 to 40 (Max. 24°C WB) | ||||
| Ambient Humidity, RH | 20 to 80% | ||||
| Inlet Water, °C | 12 to 35 | ||||
| Altitude, m | 2000 | ||||
| Storage Conditions | |||||
| Ambient Temperature, °C dry bulb | 32 | ||||
| Ambient Humidity, RH (@ 30°C) | Less than 95% | ||||
| Ingress Protection Rating (IP Rating) | IP20 | ||||
| Storage Conditions | |||||
| Safety Compliance | CE, RoHS | ||||
| 1. Cooling water, 32°C inlet water, 37°C outflow water
parameters 2. Chilled water, 12 °C inlet water, 22 °C outwater parameters 3. Weight values included do not include weights associated with servers and other related ITE equipment. 4. Air-cooled parameters and solutions, please contact the product department colleagues for support |
|||||
| Disclaimer: Although the Company has taken every precaution to ensure the accuracy and completeness of the information, the information in this document may contain financial, operational, product line, new technology and other projections about the future, which are uncertain and may differ from actual results, and the Company is not responsible for any errors or omissions in the information. 4 The information in this document is for reference only and does not constitute any offer or commitment. The information in this document is subject to change without notice. |
|||||
Công nghệ làm mát bằng chất lỏng đóng vai trò then chốt trong việc quản lý tải điện toán mật độ cao, ngăn ngừa thời gian chết và kéo dài tuổi thọ thiết bị. Các quy trình khởi động được xác thực là rất cần thiết để duy trì tính toàn vẹn của chất lỏng và hiệu suất của tấm làm mát lạnh. Do chi phí hỏng hóc cao, việc quản lý chất lỏng của hệ thống làm mát đòi hỏi sự quan tâm chuyên nghiệp. Dịch vụ Làm mát bằng Chất lỏng Vertiv cung cấp giải pháp toàn diện bao gồm thiết kế, lắp đặt, vận hành và bảo trì, cho phép vận hành liền mạch và bền vững, giúp bảo vệ khả năng phục hồi của cơ sở hạ tầng CNTT và giúp bạn đạt được các mục tiêu vận hành.
Lợi ích chính Vertiv CoolCenter
- Tản nhiệt 100% với công nghệ truyền nhiệt tiết kiệm năng lượng
- Đáp ứng nhiều nhu cầu triển khai khác nhau với nhiều cấu hình
- Đảm bảo khả năng làm mát cao với các bơm dự phòng và tùy chọn nguồn điện
- Duy trì nhiệt độ và lưu lượng chất làm mát chính xác với cảm biến nhiệt độ tích hợp và bơm tốc độ thay đổi
- Dễ dàng quan sát hoạt động của thiết bị qua cửa sổ trong suốt
- Bảo vệ CNTT khỏi môi trường khắc nghiệt
- Giảm đáng kể tiếng ồn do không cần quạt máy chủ
- Điều khiển hệ thống thân thiện với người dùng thông qua màn hình cảm ứng màu 9” tích hợp
- Thu hồi nhiệt từ CNTT để tái sử dụng
Tính năng tích hợp
- Giao diện điều khiển màn hình cảm ứng thân thiện với người dùng
- Cảm biến nhiệt độ, mức chất lỏng và phát hiện rò rỉ tích hợp trong CDU và bồn chứa để điều khiển thích ứng
- Giao tiếp BMS (Modbus, SNMP)
- Chức năng làm việc nhóm giữa các đơn vị lên đến 4 bồn chứa
- Bảo vệ bằng mật khẩu nhiều cấp
- Đèn LED trạng thái xung quanh cho khả năng hiển thị hoạt động cao
