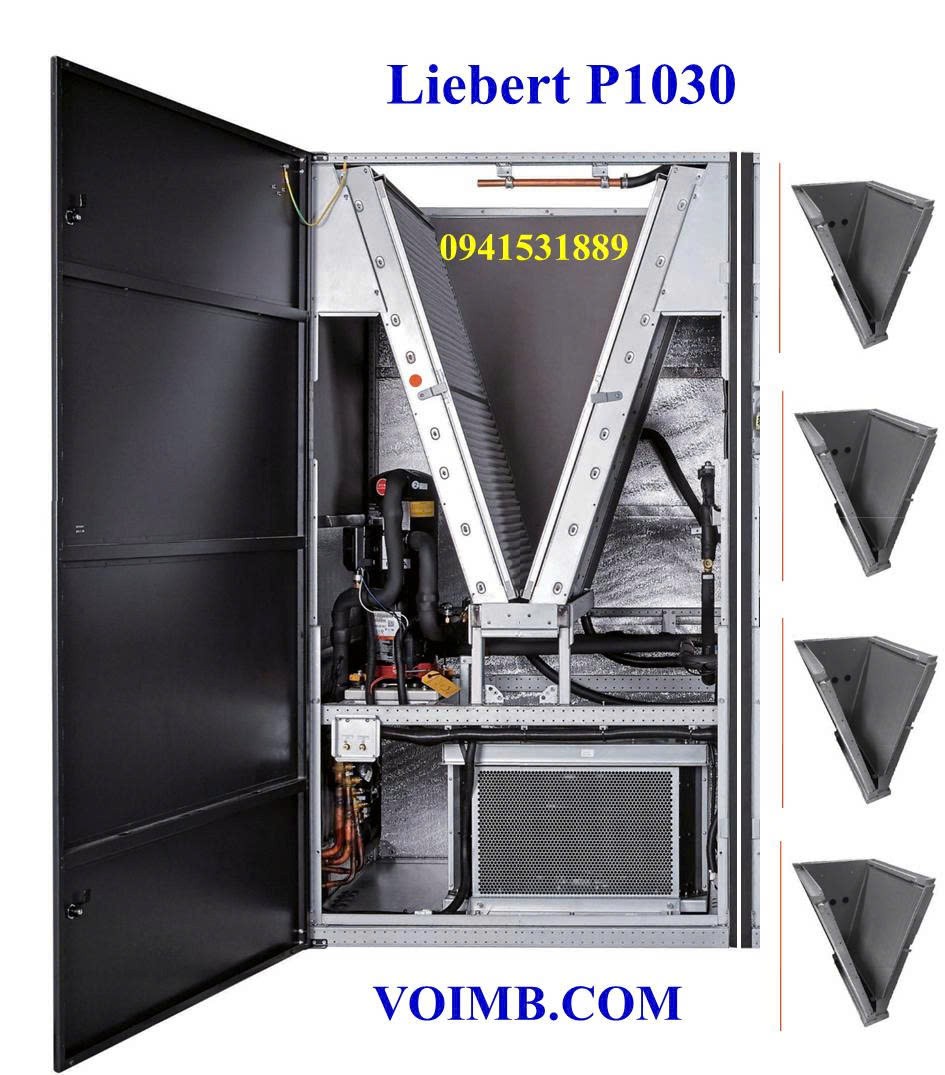

Liebert P1030

Điều hòa chính xác Liebert PEX3 P1030 là một sản phẩm thuộc dòng PEX3 của Vertiv (trước đây là Liebert), được thiết kế dành riêng cho các môi trường yêu cầu kiểm soát nhiệt độ và độ ẩm chính xác cao, chẳng hạn như trung tâm dữ liệu, phòng máy chủ và các khu vực thiết bị điện tử nhạy cảm. Đây là một hệ thống làm mát chuyên dụng, tập trung vào hiệu suất cao, độ tin cậy và tiết kiệm năng lượng. Với công suất làm mát khoảng 30-31 kW, model P1030 phù hợp cho các ứng dụng trung bình đến lớn, nơi cần duy trì điều kiện môi trường ổn định để bảo vệ thiết bị khỏi hư hỏng do nhiệt độ hoặc độ ẩm bất thường.

Dòng PEX3 đại diện cho thế hệ điều hòa chính xác mới, tích hợp công nghệ tiên tiến như quạt EC tiết kiệm năng lượng, van tiết lưu điện tử (EEV) và bộ điều khiển iCOM thông minh. Model P1030 có sẵn ở hai cấu hình: upflow (thổi gió lên) và downflow (thổi gió xuống), với phiên bản làm mát bằng không khí hoặc nước (water-cooled chỉ có cho P1030). Sản phẩm sử dụng gas lạnh R410A thân thiện với môi trường, giúp giảm tác động đến tầng ozone và cải thiện hiệu suất trao đổi nhiệt.

Trong bối cảnh nhu cầu dữ liệu tăng cao, PEX3 P1030 nổi bật với thiết kế nhỏ gọn, giảm 15-30% diện tích so với các sản phẩm cùng loại từ các thương hiệu khác, đồng thời tăng hiệu suất lên 5-10%. Điều này làm cho nó trở thành lựa chọn lý tưởng cho các doanh nghiệp đang mở rộng hạ tầng IT mà không muốn đầu tư lớn vào không gian. Tiếp theo, chúng ta sẽ đi sâu vào thông số kỹ thuật, tính năng, lắp đặt, bảo trì và ứng dụng của sản phẩm này.

Vertiv Liebert PEX3 CW P1030 30KW

Thông Số Kỹ Thuật Chi Tiết Liebert P1030

Thông Số Cơ Khí và Kích Thước

Model P1030 có kích thước nhỏ gọn: 930 mm (rộng) × 995 mm (sâu) × 1975 mm (cao), tương đương 36.6” × 39.2” × 77.7”. Trọng lượng hoạt động là 360 kg cho phiên bản upflow và 390 kg cho downflow, giúp dễ dàng vận chuyển và lắp đặt. Thiết kế khung máy sử dụng thép mạ kẽm, sơn tĩnh điện, đảm bảo độ bền cao và chống ăn mòn. Mức bảo vệ IP20 ngăn chặn bụi và vật thể lạ xâm nhập.

Đơn vị trong nhà bao gồm cuộn trao đổi nhiệt evaporator kiểu micro-channel làm từ nhôm, giúp giảm 40% kích thước, tăng 40% hiệu suất và giảm 50% lượng gas lạnh so với cuộn ống thông thường. Cuộn này có nhiều kênh micro để tối ưu hóa trao đổi nhiệt, giảm áp suất không khí và tiêu thụ năng lượng. Đối với phiên bản air-cooled, đơn vị ngoài trời (condenser) như dòng LSF, trong khi water-cooled sử dụng bộ trao đổi nhiệt tấm hàn (BPHE) từ thép không gỉ 316, với van bi motor hóa 2 chiều (MBV) để kiểm soát dòng nước.

Lượng gas lạnh R410A: 3.03 kg cho air-cooled đơn mạch, 4.0 kg cho water-cooled. Áp suất tối đa cho BPHE là 46 bar. Hệ thống ống dẫn sử dụng đồng brazed, với kích thước ống xả 16 mm và ống lỏng 12 mm cho khoảng cách 10 m.

Thông Số Hiệu Suất và Làm Mát

Công suất làm mát thực tế (net cooling capacity) của P1030 là 31.1 kW cho downflow và 30.9 kW cho upflow, dựa trên điều kiện kiểm tra: nhiệt độ không khí trở về 24°C DB/17°C WB và nhiệt độ ngưng tụ 45°C. Lưu lượng gió đạt 10,100 m³/h, đảm bảo phân bố không khí đều trong không gian lớn.

Hệ thống sử dụng máy nén scroll kín (hermetic fixed scroll compressor), số lượng 1 cái, với khả năng chịu rung cao và tiếng ồn thấp. Van EEV điều khiển chính xác độ siêu nhiệt, duy trì hiệu suất biến thiên theo tải. Tỷ lệ nhiệt cảm cao (sensible heat ratio) giúp tập trung vào làm mát không khí mà không làm thay đổi độ ẩm quá mức.

Nhiệt độ hoạt động: Trong nhà 18–35°C, ngoài trời -15°C đến +45°C (có thể xuống -35°C với kit nhiệt độ thấp). Độ cao <1000 m (giảm công suất nếu cao hơn). Lọc khí sử dụng bộ lọc khô G4 (ASHRAE 52-76, Eurovent 4/5), giữ bụi đến 90% (EU4).

Thông Số Điện và Nguồn Cấp

Yêu cầu điện: 400 V, 3 pha + N, 50 Hz, dung sai -15% đến +10%. Dòng tải đầy (FLA): 29.6 A (không sưởi/ẩm), 38.7 A (có sưởi/ẩm). Công suất tiêu thụ phụ thuộc vào tải, nhưng quạt EC giúp tiết kiệm đến 30% năng lượng bằng cách điều chỉnh tốc độ theo nhu cầu.

Hệ thống sưởi điện: PTC ceramic hoặc aluminum pipe, 2 cấp độ tùy chọn. Máy tạo ẩm: Infrared (cấu trúc đơn giản, hiệu suất cao) hoặc electrode (yêu cầu nước mềm). Bộ điều khiển iCOM với màn hình cảm ứng 9 inch (800×480 pixel), hỗ trợ Modbus/SNMP/BACnet qua thẻ unity.

Các Thông Số Khác

• Quạt: EC 2.0 với cánh nhựa PP, cấu hình in-floor cho downflow để tăng hiệu suất.
• Hệ thống an toàn: Công tắc áp suất cao/thấp, cảm biến khói/lửa tùy chọn, cảm biến nước dưới sàn.
• Tiêu chuẩn: Tuân thủ các quy định địa phương về điện và môi trường.

Bảng tóm tắt thông số chính cho P1030 (so sánh với các model khác trong dòng PEX3):

Tính Năng và Thành Phần

Liebert PEX3 P1030 tích hợp nhiều tính năng tiên tiến để đảm bảo độ tin cậy và hiệu quả.

Thành Phần Chính

• Máy Nén: Scroll compressor với khả năng vận hành êm ái, tích hợp sight glass để kiểm tra độ ẩm gas.
• Quạt EC: Tiết kiệm năng lượng, điều chỉnh tốc độ tự động, giảm tiêu thụ điện ở tải thấp.
• Van EEV: Duy trì siêu nhiệt ổn định, tối ưu hóa chu trình lạnh.
• Bộ Tạo Ẩm Infrared: Hiệu suất cao, dễ bảo trì, với cảm biến mức nước và công tắc nhiệt cao.
• Sưởi Điện: 2-3 cấp, sử dụng PTC để tránh quá nhiệt.
• Bộ Lọc: G4 tiêu chuẩn, có công tắc tắc nghẽn để cảnh báo thay thế.

Tính Năng Nổi Bật

• Bộ Điều Khiển iCOM: Màn hình cảm ứng đa màu, ghi log sự kiện lên đến 400 bản ghi, hỗ trợ nhóm làm việc (teamwork modes: Parallel, Independent, Optimized Aisle).
• Tiết Kiệm Năng Lượng: Micro-channel coil giảm lượng gas, quạt EC tiết kiệm 30%, R410A thân thiện môi trường.
• Tùy Chọn: Nguồn kép (dual power supply với ATS), plenum cho upflow, cảm biến áp suất không khí, hiển thị lớn/nhỏ.
• Kết Nối: IntelliSlot card cho BMS, hỗ trợ HTTP, Modbus TCP, BACnet IP.

Những tính năng này giúp P1030 đạt mật độ công suất cao (kW/m² từ 2.8-3.8), phù hợp cho không gian hạn chế.

Quy Trình Lắp Đặt

Lắp đặt P1030 yêu cầu tuân thủ nghiêm ngặt để đảm bảo an toàn và hiệu suất.

Chuẩn Bị Trước Lắp Đặt

Vận chuyển bằng xe nâng, tháo bao bì và kiểm tra hư hỏng. Phòng thiết bị cần cách nhiệt, chống ẩm (lớp polyethylene), cửa kín để giảm xâm nhập không khí ngoài (<5%).

Lắp Đặt Cơ Khí

• Đặt trên giá đỡ sàn với đệm cao su giảm rung.
• Cắt lỗ cho ống (ví dụ: ống lỏng ø35 mm dưới đáy).
• Kết nối ống thoát nước ø25 mm với bẫy U, ống ẩm ø35 mm (áp suất 100–700 kPa).
• Đối với air-cooled: Hàn ống đồng, độ dốc xả 1:200.
• Water-cooled: Kết nối ống nước ø50 mm với lọc và van MBV.
• Downflow: Hạ quạt bằng kit winch, tháo ốc vận chuyển.

Lắp Đặt Điện

• Kết nối nguồn L1–L3, N, PE với dây đồng phù hợp (7 mm² cho P1030).
• Lắp MCB 125 A, bảo vệ lỗi đất.
• Kết nối dây điều khiển RS485, shutdown từ xa (37/38), cảm biến nước (51/24).
• Tuân thủ quy định địa phương, sử dụng dụng cụ cách điện.

Khởi Động

Bật nguồn, đăng nhập iCOM (mật khẩu mặc định 'Liebert'), đặt ngày/giờ, kiểm tra cảm biến và chạy thử.

Vận Hành và Điều Khiển

Bộ điều khiển iCOM là trung tâm, với menu người dùng/dịch vụ. Đặt điểm nhiệt độ (mặc định 23°C), độ ẩm (50%), tốc độ quạt. Chế độ ngủ lập lịch để tiết kiệm năng lượng. Tích hợp BMS cho giám sát từ xa, cảnh báo qua email/SMS.

Bảo Trì và Khắc Phục Sự Cố

Bảo Trì Định Kỳ

• Hàng tháng: Kiểm tra lọc, ẩm, kết nối điện.
• Bán niên: Làm sạch condenser, kiểm tra quạt, compressor.
• Thay lọc khi tắc, làm sạch bồn ẩm bằng bàn chải.

Khắc Phục Sự Cố

• Quạt lỗi: Kiểm tra tắc nghẽn, giao tiếp 485.
• Máy nén không khởi động: Kiểm tra điện áp, điện trở (1.79Ω cho ZP91KCE).
• Ẩm không hoạt động: Kiểm tra van solenoid, công tắc an toàn.
• Sử dụng log sự kiện để chẩn đoán.

Ứng Dụng Của Liebert PEX3 P1030

Ứng Dụng Trong Trung Tâm Dữ Liệu

P1030 lý tưởng cho data center, nơi cần kiểm soát nhiệt độ chính xác để tránh nóng máy chủ. Với lưu lượng gió lớn, nó duy trì nhiệt độ ổn định, giảm nguy cơ downtime. Ví dụ, trong một data center 500 m², P1030 có thể kết hợp với các unit khác qua teamwork mode để phân bổ tải đều.

Ứng Dụng Trong Phòng Máy Chủ và Thiết Bị Điện Tử

Dùng cho server room, phòng UPS, nơi thiết bị nhạy cảm với biến động môi trường. Tính năng tạo ẩm giúp duy trì độ ẩm 20-80% RH, ngăn chặn tĩnh điện.

Ứng Dụng Trong Ngành Y Tế và Phòng Thí Nghiệm

Trong lab hoặc bệnh viện, P1030 kiểm soát môi trường cho thiết bị y tế, như máy MRI hoặc lưu trữ mẫu.

Ứng Dụng Trong Viễn Thông và Mobile Computer Room

Hỗ trợ switch room, mobile data center với thiết kế nhỏ gọn và tùy chọn water-cooled cho khu vực nóng.

Lợi Ích Tổng Thể

• Tiết kiệm năng lượng: Giảm 30% điện nhờ EC fan.
• Độ Tin Cậy Cao: Redundancy với dual circuit ở một số model.
• Mở Rộng: Dễ tích hợp với hệ thống lớn hơn.
• Môi Trường: R410A giảm khí thải.

Trong tương lai, với IoT, P1030 có thể tích hợp AI để dự đoán bảo trì.

Vertiv Liebert PEX3

Liebert PEX3 P1030 là giải pháp làm mát chính xác hàng đầu, với thông số kỹ thuật mạnh mẽ và ứng dụng rộng rãi trong các lĩnh vực quan trọng.
