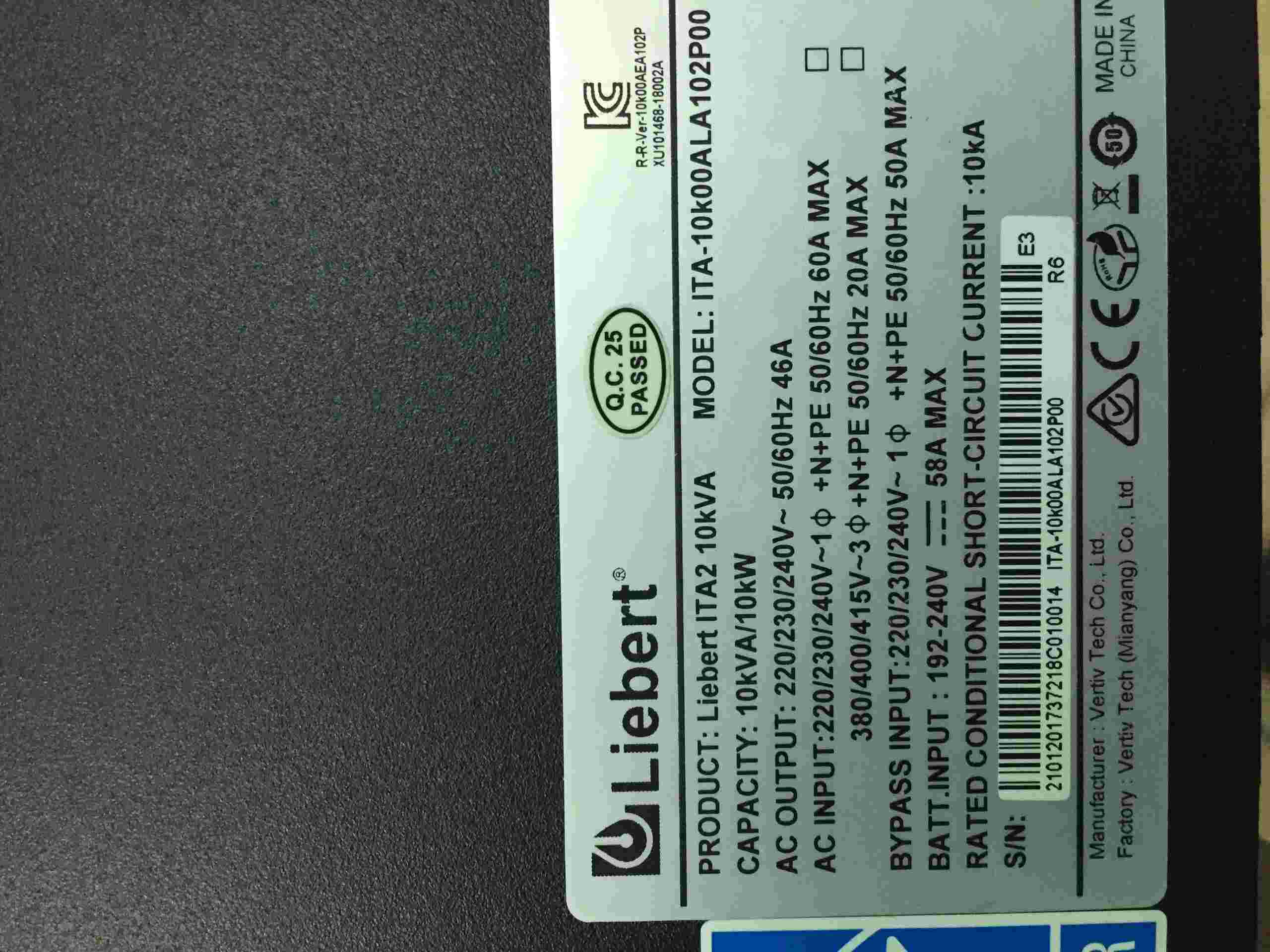

Bộ lưu điện ITA-10k00ALA102P00

Bộ lưu điện Vertiv Liebert ITA-10k00ALA102P00 (PN: 01201737) là một thiết bị UPS (Uninterruptible Power Supply) thuộc dòng Liebert ITA2, sử dụng công nghệ True Online Double Conversion, có công suất 10kVA/10kW, phù hợp cho các ứng dụng như phòng server, hệ thống mạng, trung tâm dữ liệu nhỏ, thiết bị y tế, viễn thông, và các hệ thống quan trọng khác.

Thông số kỹ thuật chính của Bộ lưu điện Vertiv Liebert ITA2 10kVA (ITA-10k00ALA102P00)

1. Công suất và Công nghệ:
- Công suất định mức: 10 kVA / 10 kW. Đặc điểm nổi bật là hệ số công suất đầu ra 1.0 (Unity Power Factor). Điều này cho phép UPS cung cấp toàn bộ công suất biểu kiến (kVA) thành công suất thực (kW), tối đa hóa khả năng cấp nguồn cho các thiết bị hiện đại có hệ số công suất cao.
- Công nghệ: Online Double Conversion (VFI - Voltage and Frequency Independent). Đây là công nghệ bảo vệ nguồn điện tiên tiến nhất, đảm bảo nguồn điện đầu ra luôn sóng sin chuẩn, sạch, ổn định và độc lập hoàn toàn với mọi biến động của nguồn điện lưới (sụt áp, tăng áp, nhiễu, hài, mất điện, dao động tần số).
2. Hiệu suất:
- Chế độ Online (Double Conversion): Đạt hiệu suất cao, lên đến 96.5%. Điều này giúp giảm đáng kể chi phí điện năng tiêu thụ và chi phí làm mát.
- Chế độ ECO (Economy Mode): Đạt hiệu suất cực cao, lên tới 99%. Ở chế độ này, UPS bypass nguồn điện lưới trực tiếp (qua bộ lọc) để tối đa hóa hiệu quả năng lượng khi chất lượng điện lưới ổn định. Đạt chứng nhận ENERGY STAR.
3. Điện áp và Tần số:
- Điện áp đầu vào danh định: Có thể là 220/230/240 VAC một pha hoặc 380/400/415 VAC ba pha (tùy cấu hình và model cụ thể trong dòng ITA2 10kVA). Mã ALA102P00 thường chỉ ra cấu hình một pha vào/một pha ra (Single Phase In/Single Phase Out).
- Dải điện áp đầu vào rộng (không dùng ắc quy):
- Ví dụ: 176 VAC đến 288 VAC (ở tải đầy đủ); có thể xuống 100 VAC ở nửa tải, giúp UPS hoạt động ổn định trong điều kiện điện lưới không hoàn hảo mà không cần chuyển sang chế độ ắc quy.
- Dải tần số đầu vào: 40 - 70 Hz, cho phép tương thích tốt với các nguồn phát điện khác nhau.
- Độ méo sóng hài dòng điện đầu vào (Input THDi): Rất thấp, dưới 3% (ở tải đầy đủ), giúp giảm nhiễu ngược vào lưới điện.
- Điện áp đầu ra: 220/230/240 VAC (một pha) hoặc 380/400/415 VAC (ba pha) tùy cấu hình.
- Độ ổn định điện áp đầu ra: (ở chế độ ắc quy).
- Độ méo sóng hài điện áp đầu ra (Output THDv): Dưới 2% cho tải tuyến tính và dưới 5% cho tải phi tuyến tính, đảm bảo chất lượng nguồn điện cao.
4. Ắc quy và Thời gian lưu điện:
-  Loại ắc quy: Model ITA-10k00ALA102P00 là Long Backup Model (không có ắc quy tích hợp sẵn). Điều này có nghĩa là bạn cần mua thêm các tủ ắc quy ngoài (External Battery Cabinets - EBC) để cung cấp thời gian lưu điện.
- Linh hoạt thời gian lưu điện: Việc sử dụng tủ ắc quy ngoài cho phép người dùng tùy chỉnh thời gian lưu điện theo nhu cầu cụ thể (từ vài chục phút đến nhiều giờ), tối ưu hóa chi phí đầu tư.
- Tương thích ắc quy: Hỗ trợ cả ắc quy axit chì kín khí (VRLA) và ắc quy Lithium-ion (tùy chọn), mang lại sự linh hoạt và hiệu quả về chi phí dài hạn.
- Dòng sạc ắc quy: Tích hợp bộ sạc công suất cao (thường lên đến 13A), đảm bảo khả năng sạc nhanh cho các chuỗi ắc quy lớn.
- Số lượng khối ắc quy: Thường hỗ trợ cấu hình từ 16 đến 20 khối ắc quy 12V (ví dụ: 12V-12Ah) trên mỗi chuỗi để đạt điện áp DC phù hợp (288VDC đến 480VDC).
5. Thiết kế và Kích thước:
- Thiết kế: Rack/Tower Convertible, cho phép lắp đặt linh hoạt trong tủ rack 19 inch (thường là 3U) hoặc đặt đứng độc lập.
- Kích thước (Rộng x Sâu x Cao): Rất nhỏ gọn, khoảng 430 x 500 x 130 mm (3U) cho module UPS. Trọng lượng (chỉ module UPS): Khoảng 23 kg, rất nhẹ so với công suất.
6. Giao diện và Quản lý:
-  Màn hình LCD đồ họa màu: Trực quan, xoay được, hiển thị chi tiết trạng thái hoạt động, thông số điện và các cảnh báo.
- Cổng giao tiếp: USB, RS-232, và khe cắm thông minh (Intellislot). Thông thường, model này sẽ đi kèm với card mạng SNMP/Web tích hợp (như Vertiv RDU101), cho phép giám sát và quản lý từ xa qua mạng IP (giao diện web, SNMP, Modbus TCP/IP, BACnet/IP).
- Phần mềm quản lý: Tương thích với Vertiv Power Insight để giám sát tập trung và tự động tắt máy chủ an toàn.
7. Khả năng mở rộng và linh hoạt: Hỗ trợ kết nối song song lên đến 4 bộ UPS để tăng tổng công suất hoặc cung cấp dự phòng (N+1), nâng cao đáng kể độ tin cậy và khả năng sẵn sàng của hệ thống.
- Bypass bảo trì tích hợp: Mặc dù bản thân module UPS có bypass, nhưng thường cần một POD (Power Output Distribution) cabinet hoặc hệ thống bypass bảo trì bên ngoài để thực hiện bảo trì mà không làm gián đoạn nguồn cấp cho tải.
- Khởi động nguội (Cold Start): Cho phép khởi động UPS từ ắc quy khi không có điện lưới.
