Công suất phản kháng và hệ số công suất
Để hiểu về tủ bù, cần nắm rõ khái niệm về công suất trong hệ thống điện:
- Công suất tác dụng (P - kW): Là công suất sinh ra công có ích, chuyển hóa thành các dạng năng lượng khác như nhiệt, ánh sáng, cơ năng. Đây là công suất mà các thiết bị như động cơ, đèn, máy sưởi... thực sự sử dụng để hoạt động.
- Công suất phản kháng (Q - kVar): Là công suất vô ích, không sinh ra công nhưng cần thiết để tạo ra từ trường cho các thiết bị cảm ứng như động cơ, máy biến áp, chấn lưu đèn huỳnh quang. Công suất này di chuyển qua lại giữa nguồn và tải, gây tổn thất trên đường dây và làm giảm khả năng truyền tải của hệ thống.
- Công suất biểu kiến (S - kVA): Là tổng hợp của công suất tác dụng và công suất phản kháng (S 2 =P 2 +Q 2 ).
- Hệ số công suất (cos ϕ): Là tỷ số giữa công suất tác dụng và công suất biểu kiến (cosϕ=P/S). Giá trị của cos ϕ càng gần 1, hiệu suất sử dụng điện càng cao. Khi cos ϕ thấp, có nghĩa là công suất phản kháng lớn, hệ thống điện phải truyền tải một lượng công suất vô ích đáng kể, gây lãng phí.
 Tủ bù công suất phản kháng là gì?
- Tủ bù công suất phản kháng là một hệ thống bao gồm các tụ bù (capacitor bank) được lắp đặt song song với tải, kết hợp với các thiết bị điều khiển, bảo vệ như bộ điều khiển tụ bù, contactor, aptomat. Chức năng của tủ bù là phát ra công suất phản kháng cảm kháng (cùng pha với công suất phản kháng do tải cảm sinh ra) để triệt tiêu công suất phản kháng gây ra bởi các tải có tính cảm (như động cơ, máy biến áp, đèn huỳnh quang). Khi công suất phản kháng cảm kháng được triệt tiêu (hoặc giảm thiểu), hệ số công suất của hệ thống sẽ được cải thiện (tăng lên gần 1), giúp dòng điện trên đường dây giảm xuống mà vẫn giữ nguyên công suất tác dụng cung cấp cho tải.
Trong các hệ thống công nghiệp, do sử dụng nhiều động cơ và máy biến áp, công suất phản kháng thường lớn, dẫn đến hệ số cosφ thấp. Theo quy định của ngành điện lực Việt Nam, các khách hàng có công suất sử dụng cực đại từ 40kW trở lên và có hệ số công suất cosφ dưới 0.9 sẽ bị phạt tiền công suất phản kháng. Tủ bù ra đời để giải quyết vấn đề này.

Cấu tạo và nguyên lý hoạt động

Cấu tạo chính:
- Tụ bù (Capacitors): Là thành phần cốt lõi, có tác dụng phát ra công suất phản kháng cảm kháng để bù cho công suất phản kháng dung kháng của tải. Tụ bù có thể là loại khô hoặc loại dầu, được thiết kế chuyên dụng cho việc bù công suất phản kháng.
- Bộ điều khiển tụ bù (Power Factor Controller - PFC): Đây là "bộ não" của tủ bù. Nó đo lường hệ số công suất của hệ thống điện và tự động đưa ra tín hiệu đóng/cắt các contactor để đưa các cấp tụ bù vào hoặc ra khỏi hệ thống, nhằm duy trì hệ số công suất ở mức mong muốn (thường là 0.95 - 0.99).
- Contactor (Khởi động từ): Dùng để đóng/cắt các cấp tụ bù theo tín hiệu từ bộ điều khiển. Các contactor này thường có tiếp điểm phụ để giảm dòng điện xung khi đóng tụ.
- Thiết bị bảo vệ: Bao gồm aptomat (MCB/MCCB) hoặc cầu chì để bảo vệ các tụ bù và hệ thống khỏi quá dòng, ngắn mạch. Thiết bị đo lường: Ampe kế, Volt kế, đồng hồ đo cos ϕ để giám sát hoạt động. Hệ thống quạt làm mát: Giúp tản nhiệt cho các thành phần bên trong tủ (đặc biệt là tụ bù và contactor).
- Nguyên lý hoạt động: Đo lường: Bộ điều khiển tụ bù liên tục đo lường dòng điện và điện áp để xác định hệ số công suất hiện tại của hệ thống.
- So sánh: So sánh giá trị cos ϕ đo được với giá trị cos ϕ cài đặt mong muốn (thường là 0.95 hoặc cao hơn).
- Điều khiển: Nếu cos ϕ thấp hơn giá trị cài đặt (do tải cảm tăng), bộ điều khiển sẽ gửi tín hiệu đến contactor để đóng một cấp tụ bù vào hệ thống. Tụ bù sẽ phát ra công suất phản kháng cảm kháng, bù trừ cho công suất phản kháng dung kháng của tải, làm tăng cos ϕ. Nếu cos ϕ cao hơn giá trị cài đặt (do tải cảm giảm hoặc tải dung tăng), bộ điều khiển sẽ ngắt một cấp tụ bù ra khỏi hệ thống để tránh bù thừa và làm giảm cos ϕ về mức hợp lý.
- Tối ưu: Quá trình này diễn ra tự động và liên tục, đảm bảo hệ số công suất luôn được duy trì ở mức tối ưu, bất kể sự thay đổi của tải.

Lợi ích của việc sử dụng Tủ bù công suất phản kháng

- Việc lắp đặt tủ bù mang lại nhiều lợi ích kinh tế và kỹ thuật quan trọng cho các doanh nghiệp và hệ thống điện: Giảm tiền phạt do tiêu thụ công suất phản kháng: Các công ty điện lực thường áp dụng hình phạt nếu hệ số công suất của khách hàng dưới một ngưỡng nhất định (ví dụ: 0.85 hoặc 0.9). Tủ bù giúp nâng cos ϕ lên trên ngưỡng này, loại bỏ các khoản phí phạt không đáng có trên hóa đơn tiền điện.
- Giảm tổn thất điện năng trên đường dây: Khi cos ϕ thấp, dòng điện truyền tải trên đường dây lớn hơn để cung cấp cùng một công suất tác dụng. Dòng điện lớn gây ra tổn thất Joule (I 2 R) trên đường dây, dây dẫn nóng hơn. Tủ bù giúp giảm dòng điện, từ đó giảm tổn thất và làm mát hệ thống dây dẫn.
- Tăng khả năng tải của máy biến áp và đường dây: Với cùng một công suất biểu kiến (kVA) của máy biến áp, khi cos ϕ được nâng cao, công suất tác dụng (kW) mà máy biến áp có thể cung cấp cho tải sẽ tăng lên. Điều này có nghĩa là bạn có thể cấp nguồn cho nhiều tải hơn mà không cần nâng cấp máy biến áp hoặc đường dây.
- Cải thiện chất lượng điện áp: Giảm dòng công suất phản kháng lưu thông trong hệ thống giúp giảm sụt áp trên đường dây và thiết bị, làm cho điện áp tại tải ổn định hơn và gần với điện áp định mức.
- Kéo dài tuổi thọ thiết bị: Điện áp ổn định và giảm tổn thất nhiệt giúp các thiết bị điện hoạt động hiệu quả hơn, ít bị quá nhiệt, từ đó kéo dài tuổi thọ hoạt động.
- Giảm chi phí đầu tư ban đầu: Việc nâng cao cos ϕ có thể giúp bạn không cần phải mua máy biến áp hoặc dây dẫn có công suất lớn hơn mức cần thiết nếu không bù.

Các loại tủ bù công suất phản kháng

- Có hai loại tủ bù chính dựa trên phương pháp điều khiển:
+ Tủ bù tĩnh (Fixed Capacitor Bank): Là loại tủ bù có công suất bù cố định, không thay đổi. Các tụ bù được đóng/cắt bằng tay hoặc đóng cố định vào hệ thống.
Ứng dụng: Thích hợp cho các tải có công suất phản kháng ổn định và ít thay đổi (ví dụ: bù cho máy biến áp, động cơ lớn chạy liên tục).
Ưu điểm: Đơn giản, chi phí thấp.
Nhược điểm: Không linh hoạt, có thể gây bù thừa hoặc bù thiếu nếu tải thay đổi.
+ Tủ bù tự động (Automatic Power Factor Correction - APFC): Là loại tủ bù phổ biến nhất hiện nay. Sử dụng bộ điều khiển tụ bù thông minh để tự động đóng/cắt các cấp tụ bù vào/ra khỏi hệ thống tùy theo sự thay đổi của tải.
Ứng dụng: Rất rộng rãi, từ các nhà máy sản xuất, trung tâm thương mại, cao ốc văn phòng có nhiều loại tải và tải thay đổi liên tục.
Ưu điểm: Tự động, linh hoạt, duy trì hệ số công suất tối ưu. Tránh hiện tượng bù thừa (có thể gây quá áp). Giảm chi phí vận hành.
Nhược điểm: Chi phí đầu tư ban đầu cao hơn tủ bù tĩnh.
+ Ngoài ra, còn có các loại tủ bù chuyên biệt hơn như:
Tủ bù có cuộn kháng (Detuned Filter Reactor): Được sử dụng trong các hệ thống có nhiều thiết bị điện tử công suất (biến tần, bộ chỉnh lưu) gây ra sóng hài bậc cao. Cuộn kháng giúp lọc bỏ sóng hài, bảo vệ tụ bù và cải thiện chất lượng điện.
+ SVC (Static Var Compensator): Là hệ thống bù công suất phản kháng động, phản ứng rất nhanh với sự thay đổi của tải, thích hợp cho các tải có sự thay đổi đột ngột và lớn (ví dụ: luyện kim, hàn).
Việc lựa chọn loại tủ bù và công suất bù phù hợp cần được tính toán kỹ lưỡng dựa trên đặc điểm của tải, biểu đồ phụ tải và yêu cầu về hệ số công suất của công ty điện lực.

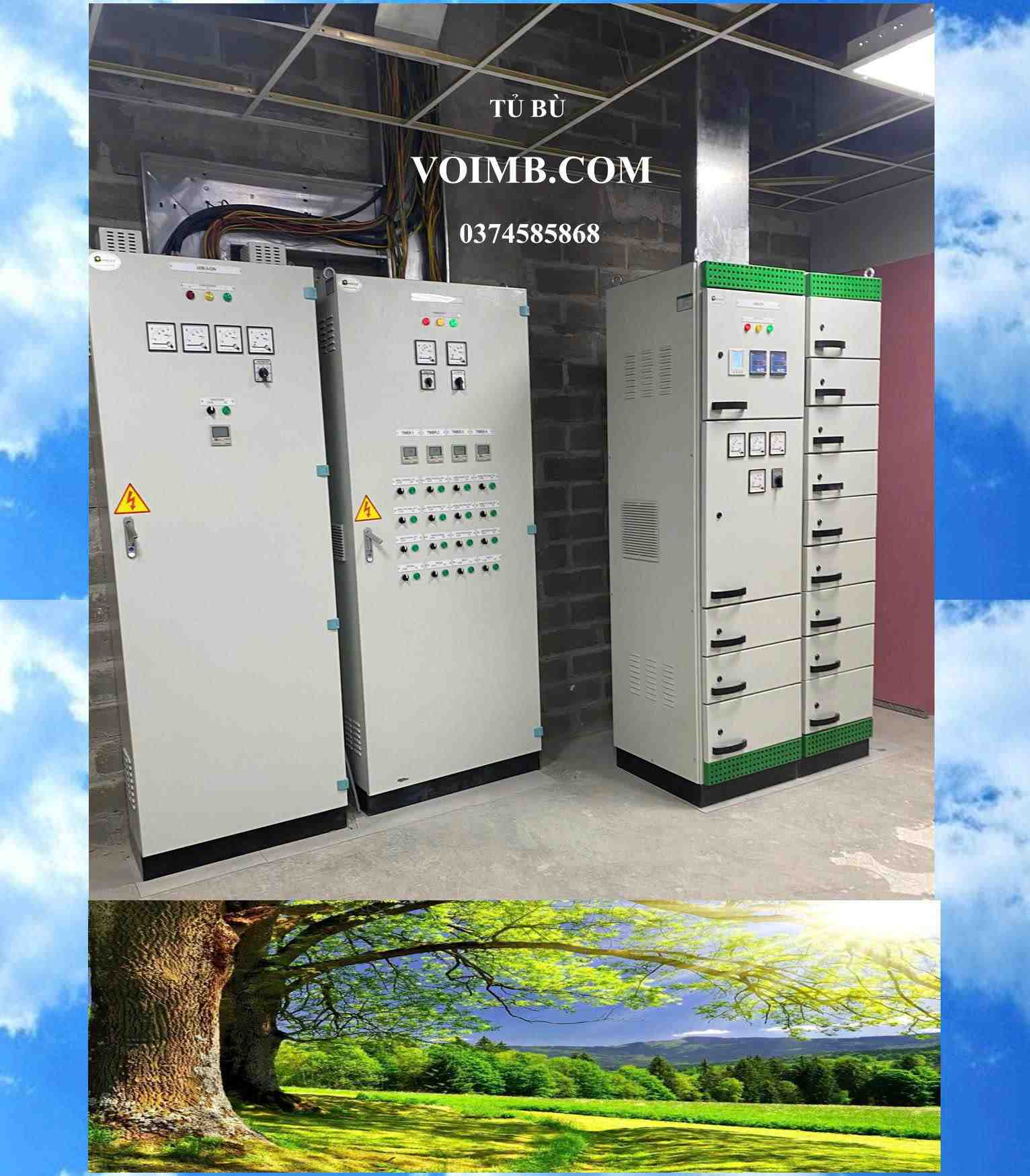

Tủ bù, hay còn gọi là tủ tụ bù công suất phản kháng hoặc tủ bù cos phi, là một thiết bị điện quan trọng được sử dụng trong các hệ thống điện xoay chiều, đặc biệt là trong các nhà máy, xưởng sản xuất, tòa nhà thương mại và các công trình có tải cảm lớn.
Chức năng chính của tủ bù là nâng cao hệ số công suất (cosφ) của hệ thống điện.

Cấu tạo của Tủ Bù

Một tủ bù công suất phản kháng thông thường bao gồm các thành phần chính sau:
- Tụ bù điện (Capacitors): Đây là thành phần quan trọng nhất, có tác dụng tích trữ và phóng điện năng phản kháng để bù lại phần công suất phản kháng do tải cảm gây ra. Tụ bù có thể là:
+ Tụ bù khô: Dạng bình tròn thon dài, nhỏ gọn, nhẹ, thường dùng cho hệ thống công suất nhỏ và chất lượng điện tương đối ổn định.
+ Tụ bù dầu: Dạng bình hình chữ nhật, có độ bền cao hơn, thường dùng cho hệ thống công suất lớn và chất lượng điện xấu.
- Bộ điều khiển tụ bù tự động (Power Factor Controller - PFC): Là "bộ não" của tủ bù. Nó liên tục đo lường hệ số công suất hiện tại của hệ thống và tự động tính toán lượng công suất phản kháng cần bù. Dựa vào đó, bộ điều khiển sẽ đưa ra tín hiệu điều khiển để đóng/cắt các cấp tụ bù. Bộ điều khiển thường có nhiều cấp (ví dụ: 6 cấp, 12 cấp...) để bù linh hoạt theo sự thay đổi của tải.
- Khởi động từ (Contactor): Dùng để đóng/ngắt các tụ bù vào hoặc ra khỏi hệ thống theo tín hiệu từ bộ điều khiển. Các contactor này phải được thiết kế đặc biệt cho ứng dụng tụ bù (có điện trở xả) để tránh dòng xung lớn khi đóng cắt.
- Aptomat (MCCB/MCB): Dùng làm thiết bị bảo vệ quá tải, ngắn mạch cho tổng thể tủ bù và cho từng cấp tụ bù.
- Cuộn kháng lọc sóng hài (Detuned Reactor/Harmonic Filter - tùy chọn): Trong các hệ thống có nhiều tải phi tuyến tính (như biến tần, bộ chỉnh lưu), dòng điện sẽ có sóng hài, gây ảnh hưởng xấu đến tụ bù và các thiết bị khác. Cuộn kháng lọc sóng hài được lắp nối tiếp với tụ bù để bảo vệ tụ và cải thiện chất lượng điện tổng thể.
- Hệ thống dây dẫn và thanh cái: Để kết nối các thành phần bên trong tủ. Vỏ tủ điện: Bảo vệ các thiết bị bên trong khỏi tác động của môi trường bên ngoài.

Nguyên lý hoạt động của Tủ Bù

Nguyên lý hoạt động của tủ bù dựa trên việc bù trừ công suất phản kháng. Khi các tải cảm (động cơ, máy biến áp...) hoạt động, chúng hút công suất phản kháng từ lưới điện để tạo ra từ trường. Tụ bù hoạt động ngược lại, nó là tải dung kháng và có khả năng phát ra công suất phản kháng.
- Bộ điều khiển tụ bù liên tục giám sát hệ số công suất (cosφ) của hệ thống điện. Nếu cosφ xuống thấp hơn giá trị cài đặt (ví dụ 0.9), bộ điều khiển sẽ tự động đóng các contactor để đưa các cấp tụ bù vào hoạt động.
+ Tụ bù sẽ phát ra công suất phản kháng, bù lại phần công suất phản kháng mà tải cảm đang hút.
+ Kết quả là, tổng công suất phản kháng mà lưới điện phải cấp cho hệ thống giảm xuống, làm cho hệ số công suất (cosφ) của hệ thống tăng lên, gần với giá trị 1.
+ Khi tải thay đổi và cosφ đạt mức mong muốn, bộ điều khiển sẽ tự động ngắt bớt các cấp tụ bù để tránh bù thừa. Quá trình này diễn ra liên tục, tự động để duy trì hệ số công suất tối ưu.

Lợi ích của Tủ Bù

Việc lắp đặt tủ bù mang lại nhiều lợi ích đáng kể cho người sử dụng và hệ thống điện:
- Tránh bị phạt tiền công suất phản kháng: Đây là lợi ích trực tiếp và rõ ràng nhất. Khi hệ số cosφ được nâng cao trên 0.9, doanh nghiệp sẽ không phải trả tiền phạt công suất phản kháng theo quy định của ngành điện.
- Giảm tổn thất điện năng: Khi cosφ thấp, dòng điện trong hệ thống sẽ lớn hơn để truyền cùng một lượng công suất tác dụng. Dòng điện lớn gây ra tổn thất nhiệt trên đường dây và thiết bị (I 2 R). Bằng cách bù công suất phản kháng, dòng điện giảm, từ đó giảm tổn thất điện năng và tiết kiệm chi phí điện.
- Ổn định điện áp lưới: Công suất phản kháng lớn có thể gây sụt áp trên đường dây, ảnh hưởng đến hoạt động của thiết bị. Bù công suất phản kháng giúp cải thiện và ổn định điện áp tại các điểm cuối của hệ thống, đảm bảo thiết bị hoạt động hiệu quả hơn.
- Tăng khả năng tải của đường dây và máy biến áp: Khi cosφ được cải thiện, cùng một đường dây hoặc máy biến áp có thể truyền tải được nhiều công suất tác dụng hơn mà không bị quá tải. Điều này giúp tận dụng tối đa hạ tầng điện hiện có, tránh phải nâng cấp đường dây hoặc máy biến áp khi nhu cầu tải tăng.
- Kéo dài tuổi thọ thiết bị: Việc giảm dòng điện và ổn định điện áp giúp các thiết bị điện hoạt động trong điều kiện tốt hơn, ít bị quá nhiệt hoặc chịu các dao động điện áp bất thường, từ đó kéo dài tuổi thọ.
- Giảm chi phí vận hành: Tổng hợp từ các lợi ích trên, việc sử dụng tủ bù giúp giảm đáng kể chi phí vận hành cho doanh nghiệp.

Các loại tủ bù phổ biến

Ngoài phân loại theo cấu tạo tụ (khô/dầu), tủ bù còn có thể được phân loại theo phương pháp bù:
- Bù nền (Bù tĩnh): Tụ bù được đấu nối trực tiếp vào hệ thống, luôn hoạt động mà không có thiết bị điều khiển đóng cắt. Thường được sử dụng cho các tải có công suất phản kháng ổn định và không thay đổi nhiều, hoặc để bù một phần cố định cho hệ thống. Đơn giản, chi phí thấp, nhưng không linh hoạt.
- Bù tự động (Tủ bù cấp): Là loại phổ biến nhất hiện nay. Sử dụng bộ điều khiển tự động để đóng/cắt các cấp tụ bù vào/ra khỏi hệ thống tùy theo sự thay đổi của tải và hệ số công suất. Đảm bảo duy trì cosφ ổn định ở mức tối ưu. Linh hoạt và hiệu quả cao, phù hợp với các tải có công suất phản kháng thay đổi liên tục.
- Bù tích cực/Chủ động (Active Harmonic Filter - AHF hoặc Hybrid Filter): Là giải pháp tiên tiến hơn, không chỉ bù công suất phản kháng mà còn có khả năng lọc sóng hài (harmonic) gây ra bởi các tải phi tuyến tính. Đắt hơn, nhưng mang lại chất lượng điện tốt nhất và bảo vệ toàn diện cho hệ thống.
Việc lựa chọn loại tủ bù và công suất bù phù hợp cần dựa trên phân tích kỹ lưỡng về đặc điểm tải, biểu đồ phụ tải và yêu cầu của hệ thống điện.
